CP 5412 Komunikacyjny procesor Siemens A2 Karta ISA 6GK1541-2BA00

6GK1541-2BA00 | Karta Siemens SIMATIC NET CP 5412/A2 PROFIBUS ISA — połączenie PG/PC do PROFIBUS / 16-Bit / Wersja 2

CP 5412/A2 — Bramka PROFIBUS dla PG i PC

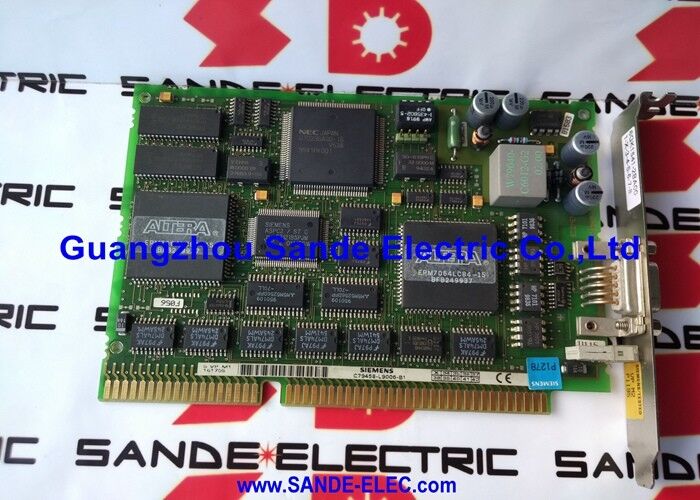

6GK1541-2BA00 to CP 5412/A2 — płyta procesora komunikacyjnego SIMATIC NET, którą instaluje się w gnieździe magistrali ISA komputera PC i zapewnia interfejs PROFIBUS master lub slave. Karta ta była standardowym rozwiązaniem sprzętowym do łączenia urządzeń Siemens PG (urządzenia programujące) i komputerów PC ogólnego przeznaczenia z uruchomionym STEP 5, STEP 7 lub innym oprogramowaniem inżynieryjnym i diagnostycznym SIMATIC do sieci magistrali obiektowej PROFIBUS DP/FMS.

CP 5412/A2 („A2” = wersja sprzętowa 2) zapewnia niezbędną warstwę fizyczną PROFIBUS, taktowanie i obsługę protokołów, których nie jest w stanie zapewnić standardowy port równoległy lub szeregowy komputera PC — PROFIBUS wymaga specyficznej komunikacji w czasie rzeczywistym, którą dedykowana karta procesora obsługuje niezależnie od głównego procesora komputera.

Kluczowe dane techniczne

PROFIBUS — przemysłowy standard magistrali polowej

PROFIBUS (Process Field Bus) to przemysłowy standard magistrali polowej szeroko stosowany w systemach PLC SIMATIC firmy Siemens, maszynach CNC SINUMERIK, systemach napędowych SIMODRIVE i oprzyrządowaniu procesowym:

PROFIBUS DP (zdecentralizowane urządzenia peryferyjne):Najpopularniejszy wariant — przeznaczony do szybkiej wymiany danych pomiędzy sterownikiem głównym (PLC lub CNC) a rozproszonymi urządzeniami podrzędnymi I/O (odległe stacje I/O, napędy, czujniki). DP działa z prędkością do 12 Mbit/s.

PROFIBUS FMS (Specyfikacja wiadomości terenowych):Starszy wariant wymiany danych pomiędzy inteligentnymi urządzeniami terenowymi – rzadziej stosowany niż DP.

6GK1541-2BA00 CP 5412/A2 umożliwia komputerowi działanie jako węzeł master lub slave PROFIBUS — umożliwiając oprogramowaniu programistycznemu STEP 5 lub STEP 7 łączenie się online ze sterownikiem PLC, odczytywanie diagnostyki, monitorowanie stanów we/wy i pobieranie programów bezpośrednio przez sieć PROFIBUS.

Scenariusze zastosowań

Połączenie sieciowe PG/PC do PROFIBUS:Aby móc programować lub diagnozować system PLC SIMATIC S7, sterownik Siemens PG z oprogramowaniem inżynierskim STEP 7 musi połączyć się z siecią PROFIBUS DP. 6GK1541-2BA00 CP 5412/A2 zapewnia interfejs PROFIBUS z gniazda ISA PG.

Dostęp diagnostyczny dla starszych systemów PROFIBUS:Inżynier utrzymania ruchu musi zdiagnozować starszą sieć PROFIBUS DP przy użyciu komputera PG lub komputera przemysłowego z gniazdem ISA. Karta 6GK1541-2BA00 zapewnia fizyczne połączenie sieciowe i obsługę protokołów dla oprogramowania diagnostycznego.

Często zadawane pytania

P1: Jakie oprogramowanie jest wymagane do korzystania z 6GK1541-2BA00 do komunikacji PROFIBUS?

CP 5412/A2 wymaga sterownika Windows i oprogramowania SIMATIC NET – zwykle dostarczanego jako część pakietu oprogramowania SIMATIC NET PC Software lub instalacji oprogramowania inżynierskiego STEP 7. Adres PROFIBUS karty i parametry komunikacji konfiguruje się za pomocą narzędzia konfiguracyjnego interfejsu SIMATIC NET. Określona wersja oprogramowania musi być kompatybilna z systemem operacyjnym hosta i wersją sprzętu CP 5412/A2.

P2: Jaki system operacyjny obsługuje 6GK1541-2BA00?

CP 5412/A2 został zaprojektowany dla systemów operacyjnych Microsoft Windows obecnych w okresie jego produkcji – przede wszystkim Windows NT, Windows 98 i Windows 2000. Obsługa późniejszych systemów operacyjnych zależy od wersji oprogramowania SIMATIC NET dostępnej dla sprzętu CP 5412. Wersja sprzętu A2 odpowiada środowisku oprogramowania dostępnemu pod koniec lat 90. i na początku XXI wieku.

P3: Jaka jest różnica pomiędzy kartami CP 5412/A2 i nowszymi kartami PROFIBUS CP (takimi jak CP 5611)?

CP 5412/A2 (6GK1541-2BA00) wykorzystuje starszą magistralę ISA — pasuje do gniazd rozszerzeń ISA występujących w starszych urządzeniach PG i komputerach przemysłowych z lat 90-tych. Późniejsze karty, takie jak CP 5611 i CP 5613, korzystają z magistrali PCI, która zastąpiła ISA w nowoczesnych architekturach komputerów PC. Karty PCI zapewniają większą przepustowość magistrali i są kompatybilne ze sprzętem komputerowym obecnej generacji. CP 5412/A2 jest przeznaczony specjalnie dla sprzętu wyposażonego w ISA – nie można go zainstalować w gnieździe PCI.

P4: Jaki kabel i złącze PROFIBUS są potrzebne w przypadku 6GK1541-2BA00?

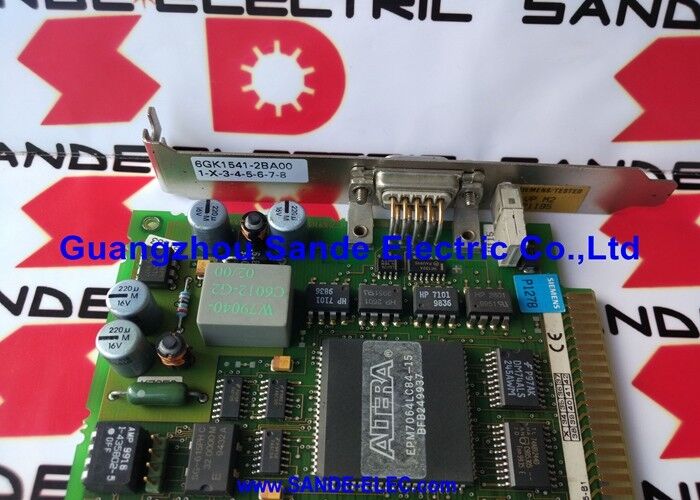

PROFIBUS DP/FMS wykorzystuje dedykowaną ekranowaną skrętkę dwużyłową o impedancji charakterystycznej 150 Ω — kabel magistrali PROFIBUS typu A lub typu B. Połączenie z CP 5412/A2 odbywa się poprzez standardowe 9-pinowe złącze żeńskie Sub-D na wsporniku karty, z przewodami sygnałowymi A i B kabla PROFIBUS podłączonymi do określonych pozycji pinów. W przypadku instalacji na fizycznych końcach segmentu PROFIBUS, w pierwszym i ostatnim węźle kabla należy włączyć rezystor terminujący 150 Ω.

P5: Czy 6GK1541-2BA00 jest urządzeniem master czy slave PROFIBUS DP?

CP 5412/A2 może pracować jako master PROFIBUS DP klasy 1 (główny kontroler zarządzający cykliczną wymianą we/wy z urządzeniami DP slave), master DP klasy 2 (master programowania i diagnostyki — rola używana przez STEP 7 lub STEP 5 do dostępu online) lub jako DP slave (gdzie komputer PC odpowiada na żądania we/wy od mastera PLC). Rolę operacyjną konfiguruje się za pomocą oprogramowania SIMATIC NET — karta sprzętowa obsługuje wszystkie trzy tryby.
