A16B-2202-0421 | Płytka sterująca zasilacza serwo FANUC Alpha PSM — PSM-15 do PSM-55 / 200 V AC / 283–325 V DC, regeneracyjna / szyna DC

PSM — źródło magistrali DC dla wszystkich napędów Alpha

W serwosystemach FANUC Alpha szafa przetwornicy zawiera trzy typy modułów na wspólnej szynie DC:

• PSM (moduł zasilania):Konwertuje sieć AC na szynę DC. Wszystkie pozostałe moduły czerpią z tej magistrali.
• SVM (moduł serwo):Napędza serwomotory z szyny DC.
• SPM (moduł wrzeciona):Napędza silnik wrzeciona z szyny DC.

PSM jest elektryczną podstawą całego układu napędowego. Żaden serwomotor nie obraca się, żadne wrzeciono nie pracuje ani nie istnieje żadna szyna DC, chyba że PSM działa prawidłowo.

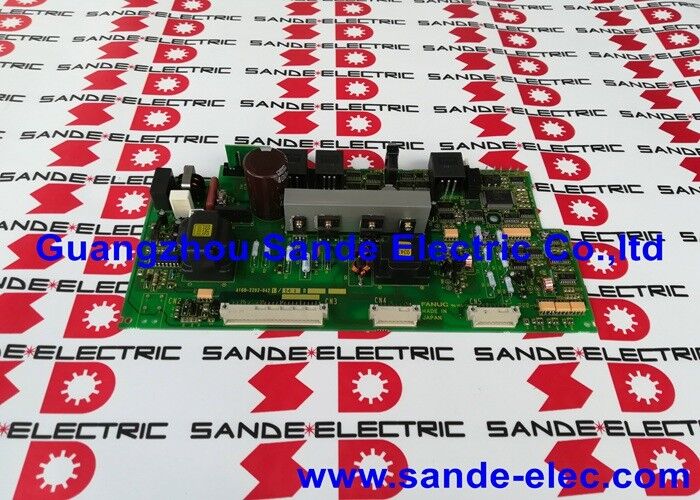

A16B-2202-0421 to płytka sterująca PCB wewnątrz PSM. Zarządza obwodami prostowniczymi i korekcji współczynnika mocy, monitoruje napięcie szyny DC, wykonuje sekwencję odcięcia zasilania na polecenie lub alarm oraz obsługuje funkcję regeneracji — zwrot energii hamowania silnika z szyny DC z powrotem do sieci zasilającej AC.

Kluczowe dane techniczne

Kody alarmowe PSM

PSM generuje kody alarmów, które system CNC wyświetla w przypadku wystąpienia usterki. A16B-2202-0421 monitoruje i raportuje następujące warunki:

• AL-01:Przetężenie w głównym module zasilania
• AL-02:Wentylator chłodzący zatrzymał się
• AL-03:Temperatura radiatora jest nienormalnie wysoka
• AL-04:Spadło napięcie szyny DC
• AL-05:Główny kondensator nie został naładowany w określonym czasie
• AL-06:Nieprawidłowe zasilanie wejściowe
• AL-07:Napięcie szyny DC nienormalnie wysokie

Scenariusze zastosowań

Diagnoza alarmu PSM:Układ napędowy FANUC Alpha generuje po włączeniu zasilania ciągły alarm AL-04 (spadek napięcia prądu stałego). Potwierdzono, że zasilanie wejściowe prądu przemiennego jest prawidłowe, a główny stopień mocy (płytka okablowania i urządzenia zasilające) został przetestowany jako nienaruszony. Karta sterująca A16B-2202-0421 została zidentyfikowana jako źródło błędu. Wymiana przywraca regulację napięcia szyny DC PSM.

Remont konserwacyjny układu napędowego:Podczas zaplanowanego przeglądu szafy napędowej serii Alpha, A16B-2202-0421 zostaje wymieniony w ramach proaktywnej wymiany płytek PCB, aby zapobiec awariom płyty sterującej PSM związanym ze starzeniem się w systemie produkcyjnym o wysokim cyklu pracy.

Często zadawane pytania

P1: Jeśli PSM wyświetla alarm AL-07 (przepięcie szyny DC), czy zawsze oznacza to usterkę płyty sterującej?

AL-07 może mieć kilka przyczyn: usterkę tablicy sterującej, uszkodzony obwód regeneracji uniemożliwiający powrót energii do sieci lub nagłe zdarzenie zwalniające o dużej bezwładności, które chwilowo przekracza zdolność regeneracji. Przed wymianą A16B-2202-0421 sprawdź, czy rampy zwalniania w parametrach CNC nie są ustawione zbyt agresywnie. Jeśli alarm wystąpi przy normalnej szybkości zwalniania, prawdopodobnym źródłem usterki jest płyta sterująca lub stopień mocy.

P2: Czy A16B-2202-0421 można używać z modelami PSM z przyrostkiem BM (np. A06B-6087-H115#BM)?

Sufiks #BM oznacza wariant modułu PSM ze znakiem CE. Odpowiednia płytka sterująca dla tych wariantów ze znakiem CE to A16B-2202-0424, a nie A16B-2202-0421. Te dwie wersje płytek są specyficzne dla odpowiednich wariantów modułów i nie można ich stosować zamiennie. Przed zamówieniem zamiennej karty sterującej należy sprawdzić, czy zainstalowany moduł PSM jest wersją standardową czy wersją BM.

P3: Co to jest płytka okablowania i czy należy ją wymieniać w tym samym czasie, co A16B-2202-0421?

PSM zawiera dwie główne płytki PCB: płytkę sterującą (A16B-2202-0421) i płytkę okablowania (wariant A20B-1006-xxxx dostosowany do mocy znamionowej PSM). Płytka okablowania obsługuje połączenia zasilania wysokoprądowego; płyta sterująca zarządza logiką regulacji i zabezpieczeń. O ile płytka okablowania nie ma widocznych uszkodzeń — śladów przepaleń, uszkodzonych elementów, uszkodzonych złączy — w przypadku awarii płyty sterującej należy wymienić tylko płytkę sterującą A16B-2202-0421.

P4: Czy testowanie A16B-2202-0421 jest bezpieczne, zasilając PSM bez podłączonych modułów SVM lub SPM?

PSM może ustanowić szynę DC bez podłączonych modułów obciążeniowych. Jest to ważny test izolacji umożliwiający sprawdzenie działania PSM przed ponownym podłączeniem modułów napędowych. Jednakże kondensatory szyny DC będą ładowane do napięcia 283–325 V prądu stałego. Należy przestrzegać wszystkich środków ostrożności związanych z wysokim napięciem: nigdy nie dotykaj zacisków szyny DC ani elementów wewnętrznych, gdy urządzenie jest zasilane. Po wyłączeniu zasilania poczekaj na cykl rozładowania kondensatora (zwykle 5–10 minut), zanim uzyskasz dostęp do wnętrza modułu PSM.

P5: W jaki sposób A16B-2202-0421 współdziała z systemem CNC podczas sekwencji kontrolowanego wyłączania?

System CNC wysyła polecenie odłączenia zasilania do PSM za pośrednictwem sygnału włączenia serwomechanizmu przed odcięciem zasilania prądem przemiennym w przypadku kontrolowanego wyłączenia. A16B-2202-0421 reaguje, nakazując stopniowi mocy zatrzymanie regeneracji, umożliwienie rozładowania szyny DC do bezpiecznego poziomu przez ścieżkę o kontrolowanej impedancji, a następnie wyłączenie. Taka sekwencja zapobiega nagłemu spadkowi napięcia szyny DC, które mogłoby zakłócić parametry napędu lub spowodować problemy mechaniczne w wyniku nagłej utraty mocy osi.
