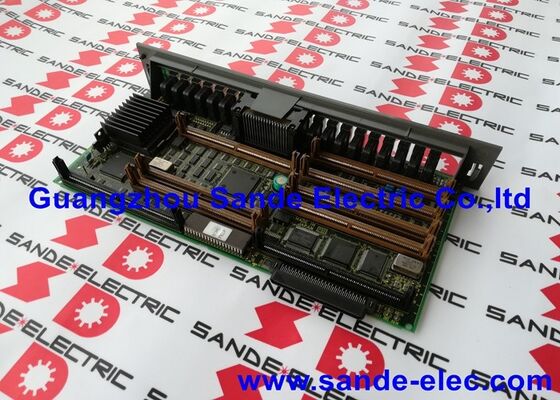

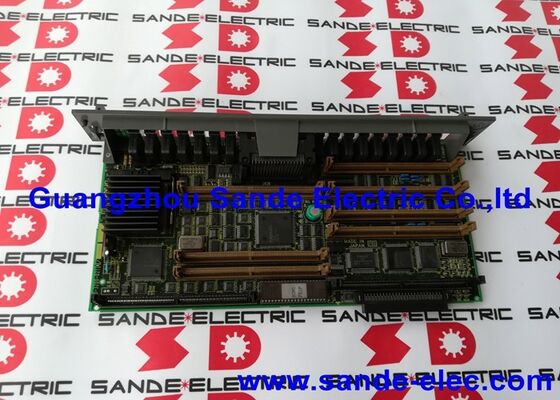

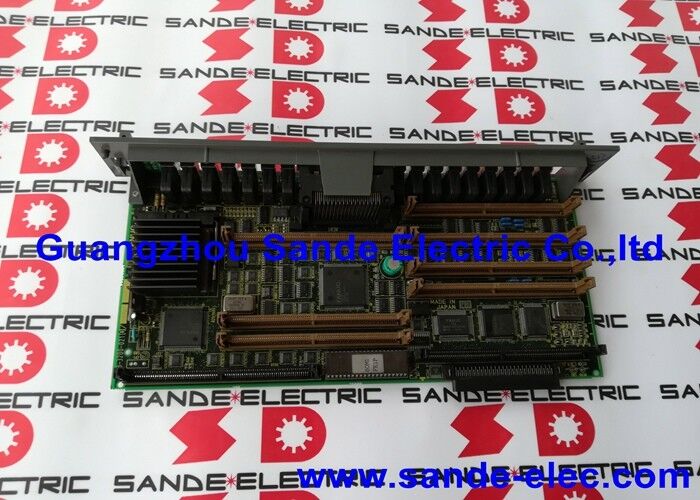

FANUC A16B-3200-0210 Płyty CPU A16B32000210 A16B-32OO-O21O

A16B-3200-0210∙ FANUC Serii 18 Model C Główna płyta CPU Intel i486DX2 / 66MHz / 32-bit / 6-Axis / 18-MC / 18-TC / 180-MC

Seria 18C Ostatni z generacji przed-i

Model FANUC serii 18 C (FS18C) stanowi ostatnią iterację platformy CNC serii 18 przed przejściem na sprzęt 18i (generacja i). The Model C introduced the Intel i486DX2 processor — a significant upgrade from the earlier 8-bit and 16-bit processors used in the Series 18 Model A and Model B — while retaining the fundamental architecture of the Series 18 product family.

Maszyny zbudowane na platformie 18-C są nadal w aktywnej produkcji.i płyta, która określa fizyczne granice tego, co 18-C CNC może być skonfigurowany do zrobienia.

Główne specyfikacje

Dziewięć gniazd modułowych: konfiguracja systemu za pomocą modułów SMD

A16B-3200-0210 jest dostarczany jako ogólna płyta bazowa bez modułów podłączalnych SMD (Surface Mount Device).Dziewięć gniazd modułu przyjmuje moduły, które określają możliwości konkretnego systemu:

• Moduł SRAM:Przechowywanie parametrów i programów zasilanych baterią
• Moduł Flash ROM (FROM):Oprogramowanie systemowe i długoterminowe przechowywanie programów
• Moduł DRAM:Pamięć robocza do przetwarzania procesora
• Moduł sterowania serwo:Interfejs sterowania ośmi
• Moduł serwointerfejsów:Połączenie serwobusów typu FSSB lub typu A
• Moduł sterowania wrotkiem:Analogiczny lub cyfrowy interfejs węzła
• Moduł I/O obwodu:Interfejs I/O maszyny
• Moduł wyświetlacza CRT/LCD:Interfejs sterowania wyświetlaczem
• Moduł łączności:Opcje RS-232, RS-422 lub Ethernet

Ta konstrukcja modułowa jest powodem, dla którego płyta jest "dostawiana bez modułów SMD" ‡ połączenie modułów sprawia, że płyta jest specyficzna dla danej maszyny i typu CNC.Generyczna płyta A16B-3200-0210 akceptuje każdą ważną kombinację tych modułów, aby dopasować się do oryginalnej konfiguracji zainstalowanej maszyny.

Scenariusze zastosowania

Nieprawidłowość płyty głównej centrum obróbki 18-MC:Centrum obróbki z FANUC 18-MC CNC nie uruchamia się. Po potwierdzeniu integralności zasilania, punkt awarii jest określony jako A16B-3200-0210.Zainstalowanie deski zamiennej z ponownie zainstalowanymi oryginalnymi modułami SMD po której następuje przywrócenie parametrów z kopii zapasowej przywraca ośrodek obróbki do produkcji.

18-TC obrotowa płyta środkowa:Główna płyta centrum obrotowego rozwija się przerywana awaria powodująca losowe przywracanie.

Kontrola obsługi CNC:Stare centrum obróbki 18-MC poddaje się kompleksowej remoncie CNC.

Częste pytania

P1: Jakie moduły SMD należy zamówić oddzielnie, aby ukończyć pełny system A16B-3200-0210?

Moduły potrzebne zależą od konkretnej konfiguracji 18-C CNC. Co najmniej: moduł FROM (oprogramowanie systemu CNC), moduł SRAM (parametry i programy) i moduł DRAM (pamięć robocza).Serwo, węzło i moduły komunikacyjne zależą od liczby osi i typu napędu maszyny.Przed zamówieniem części zastępczych należy zidentyfikować zainstalowane typy modułów z oryginalnej płyty głównej numer części modułu jest drukowany na etykiecie każdego modułu SMD.

P2: Czy A16B-3200-0210 jest kompatybilny z CNC serii 16C?

A16B-3200-0210 jest potwierdzony dla platformy serii 18C/18M/T.serii 16C i 18C używają powiązanego, ale odrębnego sprzętu płyty głównejDNC Electronics zauważa, że jest to "główna płyta CPU dla systemu sterowania Fanuc 18-C".jak sąsiednie numery części tablicy służyć 16C.

P3: Jaka jest maksymalna zdolność przechowywania programów osiągalna za pomocą tej płyty?

Przechowywanie programów jest określane przez moduły FROM i SRAM zainstalowane na płycie głównej A16B-3200-0210 nie przez płyte główne.i moduły SRAM o różnej wielkości określają liczbę i wielkość programów przechowywanych z akumulatoremPołączenie modułów FROM i SRAM określa całkowitą konfigurację pamięci masowej systemu.

P4: Czy montaż A16B-3200-0210 wymaga ponownego wprowadzenia wszystkich parametrów i programów?

Tak, jeżeli moduły SMD nie są przenoszone z uszkodzonej płyty.Jeżeli moduł SRAM z oryginalnej płyty jest nienaruszony i przeniesiony na zamiennik A16B-3200-0210Jeśli moduł SRAM również nie działa, wymagane jest całkowite przywrócenie z kopii zapasowej.

P5: Czy do A16B-3200-0210 można dodać opcję procesora RISC w celu zwiększenia wydajności?

DNC Electronics zauważa, że A16B-3200-0210 "może działać z kilkoma rodzajami PCB OPTION i procesorami RISC do dodatkowych zadań." Niektóre systemy FANUC CNC oferowały opcjonalne płyty współprocesorowe RISC do przyspieszenia określonych funkcji przede wszystkim szybkie formowanie i zaawansowane obserwacje w przyszłościSzaty modułu A16B-3200-0210 mogą pomieścić te tabliczki opcjonalne.Sprawdź w podręcznikach podłączenia i konserwacji serii 18C FANUC pełny wykaz obsługiwanych płyt opcyjnych i wymagania dotyczące ich instalacji.
