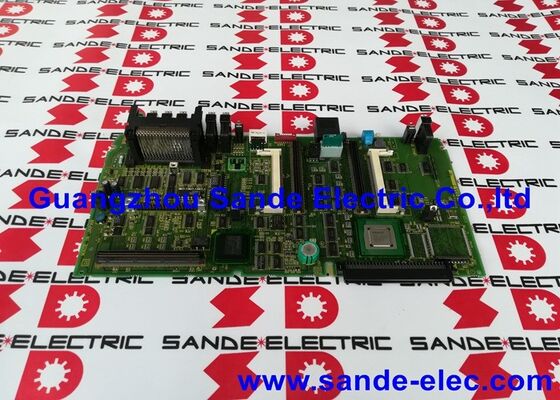

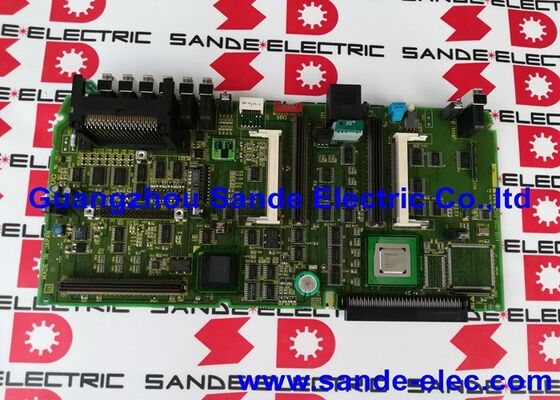

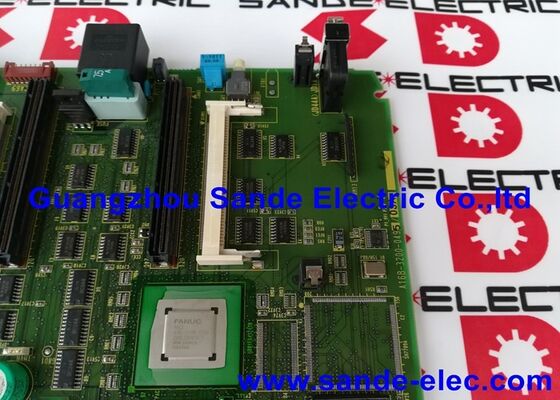

Panel sterowania FANUC A16B-3200-0495 A16B32000495 A16B-32OO-O495

A16B-3200-0495 | Płyta główna procesora FANUC 0i Mate-B — centralna płyta główna dla systemów CNC serii 0i Mate Model B

0i Mate — kompaktowa, ekonomiczna platforma CNC firmy FANUC

Seria 0i Mate firmy FANUC to kompaktowa, zorientowana na ekonomię gałąź rodziny 0i CNC. Tam, gdzie standardowe 0i jest przeznaczone do obrabiarek ogólnego przeznaczenia, 0i Mate jest przeznaczony do prostszych zastosowań maszynowych — tokarek 2-osiowych i 3-osiowych, małych centrów obróbczych i wiertarek produkcyjnych, gdzie wymagane jest ekonomiczne sterowanie CNC bez utraty niezawodności.

Oznaczenie „Mate” jest znaczące: oznacza zmniejszoną liczbę wejść/wyjść i mniejszą pojemność osi w porównaniu z platformą pełną 0i, dzięki czemu jest odpowiednie dla prostych typów maszyn, gdzie nie jest wymagana pełna funkcjonalność 0i. Jednakże sprzęt wykorzystuje tę samą jakość wykonania i architekturę FANUC, co szersza rodzina 0i.

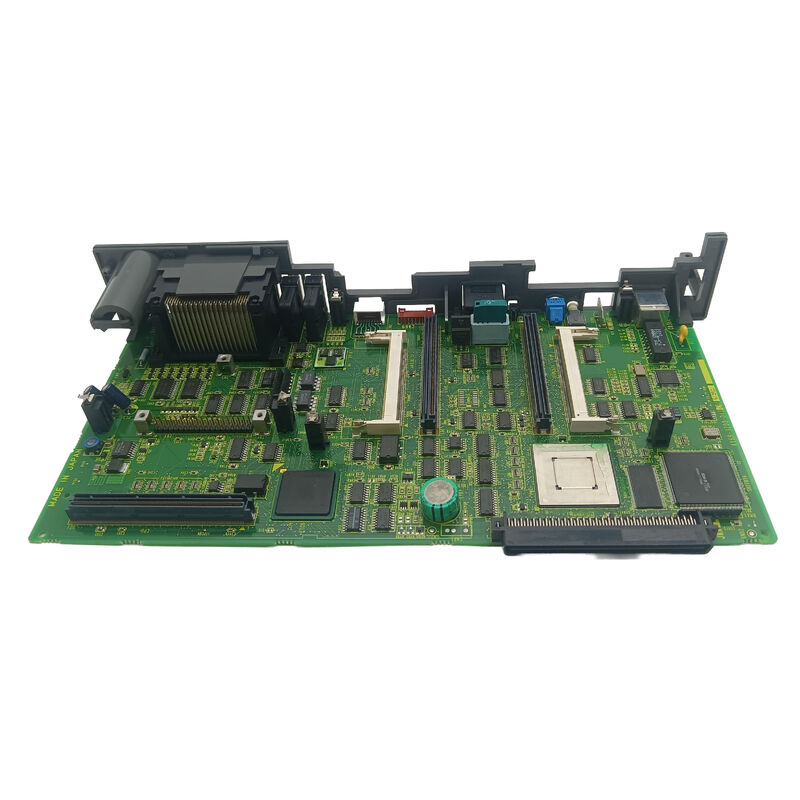

A16B-3200-0495 to główna płyta procesora dla generacji Model B tej platformy 0i Mate — główna płytka PCB, do której podłączane są wszystkie pozostałe płyty i moduły w jednostce sterującej 0i Mate-B.

Kluczowe informacje o produkcie

Rola na płycie głównej — tutaj wszystko się łączy

A16B-3200-0495 to płytka, przez którą wszystkie pozostałe komponenty jednostki sterującej 0i Mate-B przekazują swoje sygnały i moc. Moduły opcjonalne, moduły pamięci, karty interfejsów we/wy i karty interfejsów serwo podłączane są do złączy magistrali płyty głównej i płyty montażowej. Gdy płyta główna ulegnie awarii:

• Wyświetlacz CNC gaśnie lub nie można go zainicjować
• Nie jest możliwy żaden ruch osi – interfejs serwa nie może odbierać poleceń
• Nie można wykonać logiki sekwencji PMC — blokady maszyny i sterowanie siłownikiem ustają
• Utrata komunikacji z panelami operatorskimi i urządzeniami zewnętrznymi

Wszystko to wynika z jednej planszy. Wymiana A16B-3200-0495 na prawidłowo skonfigurowany zamiennik — z ponownym zainstalowaniem odpowiednich modułów pamięci SMD — przywraca jednocześnie wszystkie funkcje systemu.

Scenariusze zastosowań

0i Awaria tokarki CNC Mate-B:2-osiowa tokarka CNC ze sterowaniem 0i Mate-B nie uruchamia się. Wyświetlacz nie wykazuje żadnej reakcji po włączeniu zasilania. Po potwierdzeniu, że zasilacz działa prawidłowo, A16B-3200-0495 zostaje zidentyfikowany jako uszkodzona płyta główna. Zamontowanie zamiennika i przywrócenie parametrów z kopii zapasowej przywraca tokarkę do produkcji.

Regeneracja sterownika CNC:Sprzedawca obrabiarek odnawiający starszy system 0i Mate-B wymienia płytę główną A16B-3200-0495 w ramach całkowitego remontu jednostki sterującej, zapewniając, że odnowiona maszyna zacznie działać na świeżym sprzęcie bazowym.

Często zadawane pytania

P1: Jaka jest różnica między 0i Mate-B a standardowym 0i-B CNC?

0i Mate-B to wersja platformy 0i-B o ograniczonej konfiguracji, zaprojektowana dla prostszych obrabiarek z mniejszą liczbą osi (zwykle 2-3) i niższymi wymaganiami we/wy. Standardowy 0i-B obsługuje więcej osi, więcej wejść/wyjść i więcej opcjonalnych kart. Obie wykorzystują podobną architekturę sprzętową, ale płyty główne mają różne numery części — 0i Mate-B wykorzystuje A16B-3200-0495, podczas gdy 0i-B wykorzystuje serię A16B-3200-0490/0491. Nie są one wymienne.

P2: Jakie moduły SMD należy przenieść z oryginalnej płytki na zamiennik A16B-3200-0495?

Moduły FROM (oprogramowanie systemu CNC), moduły SRAM (parametry i programy) oraz wszelkie moduły DRAM zainstalowane na oryginalnej płycie głównej muszą zostać zidentyfikowane, ostrożnie usunięte i ponownie zainstalowane w tych samych gniazdach na płycie zamiennej. Moduły te przechowują dane specyficzne dla maszyny. Bez nich system CNC uruchomi alarm przy uruchomieniu z powodu błędów oprogramowania systemowego lub braku parametrów.

P3: Czy A16B-3200-0495 wymaga programowania po instalacji?

Sama płytka nie wymaga programowania oprogramowania układowego – działa w oparciu o oprogramowanie systemu CNC zawarte w modułach FROM. Jeśli jednak zawiodły również moduły FROM lub SRAM z oryginalnej płyty, należy ponownie zainstalować oprogramowanie systemu CNC i ponownie wprowadzić wszystkie parametry CNC. Dlatego też pełna kopia zapasowa parametrów przed wymianą płyty głównej ma kluczowe znaczenie.

P4: Czy A16B-3200-0495 można naprawić na poziomie płyty głównej?

Naprawa na poziomie płyty głównych płyt procesorowych FANUC jest oferowana przez specjalistyczne centra naprawy elektroniki CNC. W przypadku maszyny o znaczeniu krytycznym bezpośrednia wymiana jest zazwyczaj szybsza niż naprawa. W sytuacjach, które nie są pilne, kwalifikowana naprawa jest opłacalną alternatywą, gdy awaria wynika z pojedynczego elementu, a nie z rozległych uszkodzeń.

P5: Jaka dokumentacja jest potrzebna do wymiany A16B-3200-0495?

Wymagane: instrukcja podłączenia FANUC Series 0i Mate-B (sekcja dotycząca sprzętu) w celu uzyskania schematów lokalizacji płytek i przypisania gniazd modułów SMD; instrukcję konserwacji CNC zawierającą procedury bezpieczeństwa i procedury tworzenia kopii zapasowych/przywracania parametrów; oraz wydruk parametrów maszyny lub plik kopii zapasowej. Bez kopii zapasowej parametrów przywrócenie ustawień po wymianie płyty głównej wymaga kontaktu z producentem obrabiarki.
