A20B-2100-0762 | Płytka sterująca zasilacza serwo FANUC Alpha-i PSM — funkcja odcięcia zasilania / zasilanie szyny DC / zastąpiona przez A20B-2101-0392

PSM — Podstawa systemu serwo Alpha-i

Każda szafa przetwornicy FANUC Alpha-i składa się z trzech typów modułów korzystających ze wspólnej szyny DC:

PSM (moduł zasilania):Umieszczony po lewej stronie szafy napędowej zasilacz PSM przekształca zasilanie sieciowe prądu przemiennego na regulowane napięcie szyny DC wykorzystywane przez wszystkie moduły znajdujące się dalej. Jest to podstawa elektryczna — żadna oś serwa nie może się poruszać ani żadne wrzeciono nie może działać bez uprzedniego ustanowienia i utrzymania szyny DC przez PSM.

SVM (moduł serwo):Czerpie energię z magistrali DC PSM do napędzania serwomotorów na osiach maszyny — X, Y, Z i wszelkich dodatkowych sterowanych osiach.

SPM (moduł wrzeciona):Pobiera również magistralę DC PSM do zasilania silnika wrzeciona maszyny.

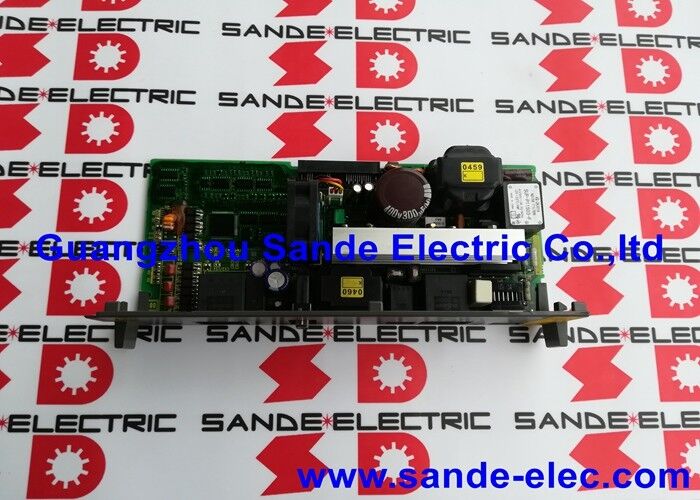

A20B-2100-0762 to sterująca płytka drukowana wewnątrz PSM — płytka zarządzająca regulacją napięcia szyny DC, wykonująca sekwencję odcięcia zasilania, monitorująca stan wewnętrzny PSM i obsługująca funkcję regeneracji, która zwraca energię hamowania silnika z powrotem do sieci prądu przemiennego.

Kluczowe informacje o produkcie

Wyłącznik zasilania — wbudowana funkcja bezpieczeństwa

Odcięcie zasilania jest krytyczną funkcją bezpieczeństwa i sekwencjonowania w Alpha-i PSM. Kiedy system CNC wyda polecenie zatrzymania systemu — poprzez normalne zakończenie programu, zatrzymanie operatora lub zatrzymanie awaryjne — obwód odcięcia zasilania:

1. Otrzymuje polecenie wyłączenia poprzez sygnał włączenia serwa
2. Nakazuje obwodom aktywnej regeneracji zaprzestać przyjmowania energii z szyny DC
3. Inicjuje kontrolowane rozładowywanie kondensatorów szyny DC przez rezystor hamowania lub ścieżkę regeneracji
4. Potwierdza, że ​​napięcie szyny DC spadło do bezpiecznego poziomu w określonym przedziale czasowym
5. Sygnalizuje zakończenie wyłączenia do systemu CNC

Bez funkcji odcięcia zasilania, po wydaniu polecenia zatrzymania awaryjnego, poziom naładowania kondensatorów szyny DC pozostaje na niebezpiecznym poziomie. A20B-2100-0762 steruje tą sekwencją — awaria tej karty może skutkować alarmami PSM podczas uruchamiania, nieprawidłowym zachowaniem szyny DC lub niepoprawnym wykonaniem kontrolowanego wyłączenia.

Scenariusze zastosowań

PSM nie ustanawia magistrali DC:Po włączeniu zasilania wyświetlacz LED PSM pokazuje kod alarmu, a nie normalny stan pracy. Napięcie szyny DC nie osiąga poziomu znamionowego. Po potwierdzeniu, że wejście AC i okablowanie są prawidłowe, A20B-2100-0762 jest identyfikowany jako usterka. Zamontowanie zamiennika (lub A20B-2101-0392, jeśli ma to zastosowanie) przywraca normalne uruchamianie PSM.

Alarm odcięcia zasilania:System CNC zgłasza błąd odcięcia zasilania PSM — szyna DC nie rozładowuje się prawidłowo po zatrzymaniu awaryjnym. Źródłem usterki jest obwód odcinający A20B-2100-0762. Wymiana płytki przywraca prawidłową sekwencję wyłączania.

Często zadawane pytania

P1: Czy A20B-2100-0762 jest używany tylko w określonych zakresach mocy PSM, czy w pełnym zakresie Alpha-i PSM?

W gamie Alpha-i PSM, różne moce znamionowe (PSM-5.5, PSM-11, PSM-15 itp.) wykorzystują różne płytki okablowania, potencjalnie współdzieląc tę ​​samą płytkę sterującą. Sprawdź na liście części zamiennych PSM w instrukcji konserwacji Alpha-i, czy A20B-2100-0762 ma zastosowanie do konkretnego zainstalowanego PSM — przypisanie płyty sterującej do modelu PSM jest zdefiniowane w tabelach części zamiennych w instrukcji konserwacji.

P2: Czy włączenie zasilania systemu napędowego Alpha-i w celu zdiagnozowania usterki płyty sterującej PSM jest bezpieczne?

Ograniczone prace diagnostyczne — obserwowanie kodów alarmowych LED PSM i sprawdzanie przychodzącego zasilania prądem przemiennym — można wykonywać przy zasilanym systemie. Przed jakąkolwiek inspekcją wewnętrzną lub obsługą płytki należy wyłączyć system i kondensatory szyny prądu stałego całkowicie rozładować przed uzyskaniem dostępu do wnętrza zasilacza PSM. Wskaźnik LED ładowania na PSM sygnalizuje zakończenie rozładowania. Przed dotknięciem jakichkolwiek elementów wewnętrznych sprawdź to za pomocą skalibrowanego woltomierza prądu stałego.

P3: Jakie kody alarmowe na diodzie PSM wskazują, że A20B-2100-0762 mógł ulec awarii?

Usterki płyty sterującej PSM zazwyczaj powodują wyświetlenie kodów alarmowych AL-01 (przetężenie w module głównym), AL-04 (spadek napięcia DC), AL-05 (kondensatory nie są ładowane w określonym czasie) lub AL-06 (nieprawidłowe zasilanie wejściowe). Kody te pojawiają się na 2-cyfrowym 7-segmentowym wyświetlaczu LED PSM. Nie wszystkie alarmy PSM wskazują na płytę sterującą — wyeliminuj błędy wejścia AC, problemy z okablowaniem i problemy z urządzeniami zasilającymi przed zidentyfikowaniem A20B-2100-0762 jako przyczyny.

P4: Czy wymiana A20B-2100-0762 na A20B-2101-0392 wymaga zmiany parametrów w CNC?

Parametry serwa i wrzeciona są przechowywane w pamięci głównej CNC, a nie w płycie sterującej PSM. Wymiana płyty sterującej PSM nie wymaga zmiany parametrów CNC. Po zamontowaniu płytki zamiennej i przywróceniu zasilania PSM powinien ustanowić szynę DC i osiągnąć stan gotowości, korzystając z istniejącego zestawu parametrów serwomechanizmu CNC.

P5: Jaki jest prawidłowy okres schładzania przed dostępem do wnętrza Alpha-i PSM po wyłączeniu zasilania?

Okres chłodzenia i rozładowania zależy od wielkości baterii kondensatorów PSM i zainstalowanej rezystancji rozładowania. Instrukcja konserwacji serwowzmacniacza Alpha-i określa minimalny czas oczekiwania dla konkretnego modelu PSM — zwykle od 5 do 20 minut po odłączeniu zasilania sieciowego. Zawsze sprawdzaj rozładowanie, obserwując diodę LED wskaźnika naładowania PSM i potwierdzając to za pomocą woltomierza prądu stałego przed dotknięciem jakiegokolwiek elementu wewnętrznego.
