FANUC A20B-2101-0042 Płyty sterujące A20B21010042 A2OB-21O1-OO42

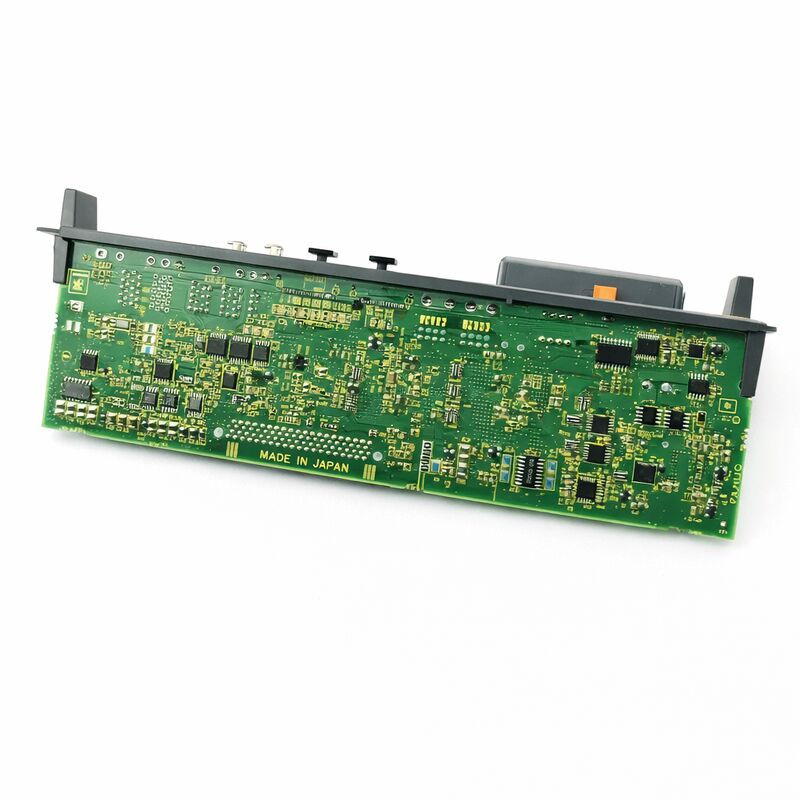

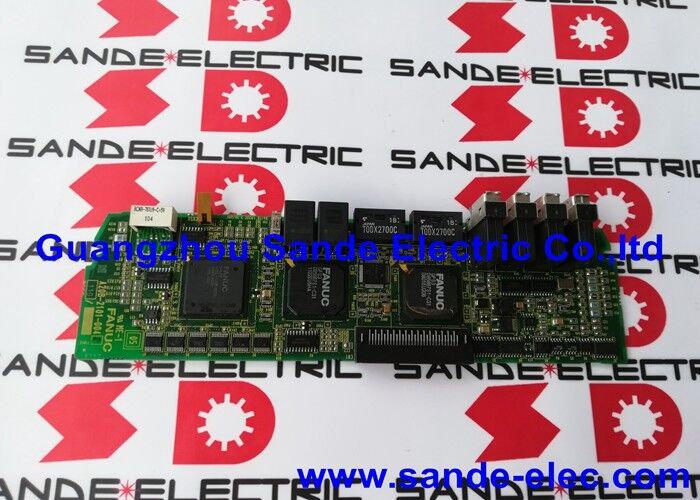

FANUC A20B-2101-0042 PC Alpha iSV Dwu-kanałowa 3-osiowa płyta sterowania napędem

Warstwa sterowania wewnątrz wzmacniacza Alfa iSV

A20B-2101-0042 jest układem sterującym dla serwo wzmacniacza Alpha iSV firmy FANUC, który zapewnia inteligencję przetwarzania i sterowania dla układu podwójnego kanału,Układ serwoprzędowy 3-osiowyW architekturze wzmacniacza Alpha iSV płyta sterująca obsługuje przetwarzanie sygnału cyfrowego do sterowania ośmią serwo: przyjmowanie poleceń pozycji osi od CNC,wykonywanie algorytmów sterowania prądem i prędkością, generując sygnały bramy PWM do etapu zasilania wzmacniacza i zarządzając przetwarzaniem informacji zwrotnych kodera i wykrywaniem alarmu.

Określenie podwójnie kanałowe oznacza, że ta pojedyncza płyta obsługuje dwa niezależne kanały osi serwo.Możliwość 3-osiowa odzwierciedla zdolność przetwarzania płyty dla konfiguracji napędu obsługujących do trzech osi serwo w zainstalowanym systemie napędowym.

Ta płyta jest modułem serwo-dodatkowym, należącym do wzmacniacza i strony sterowania ruchem sprzętu, a nie do głównego procesora CNC lub warstwy opcji komunikacji.Jego awaria wpływa na funkcję serwo napędu osi, które kontrolujeObjawy są zazwyczaj specyficzne dla osi: alarmy serwo komunikacyjne, alarmy nadprądowe, których nie można usunąć poprzez kontrolę silnika lub kabla,lub osi, które nie inicjalizują się, podczas gdy inne osi w tym samym systemie CNC pozostają funkcjonalne.

Główne specyfikacje

Pozycja A20B-2101 seria ¢ Naprawa na poziomie deski dla napędów Alfa iSV

Rodzina A20B-2101 obejmuje układy sterowania napędem dla serii serwo wzmacniaczy Alpha iSV firmy FANUC.Wymiana uszkodzonego układu sterującego PCB na poziomie płyty jest opłacalnym podejściem do konserwacji, gdy poziom mocy wzmacniacza jest prawidłowy, prostowarstwo, kondensatory przyciskowe) i układ sterujący PCB ulegają awarii przez różne mechanizmy i mogą być serwisowane niezależnie.

Serwo alarmy, które utrzymują się po sprawdzeniu kabli silnikowych, kabli kodujących i stanu kodującego,w połączeniu z diagnostyką normalnego etapu zasilania (obecne napięcie w autobusie)Alarmy zgodne z awarią IGBT (przekręt z odłączonymi kablami, załamanie napięcia przycisku) wskazują na etap zasilania.

A20B-2101-0042 jest specyficzny dla dwukanałowej konfiguracji 3-osiowej Alpha iSV. Adjacent part numbers in the A20B-2101 series serve different axis counts and amplifier configurations — substituting a different suffix installs a board with different firmware and axis configuration that may not match the installed drive architecture.

Częste pytania

P1: Co oznacza "dwu-kanałowa 3-osiowa" dla tej tablicy?

Płyta wspiera fizycznie dwa niezależne kanały napędu serwo, z możliwością przetwarzania do trzech osi serwo w konfiguracji napędu, której służy.Jeden kanał może napędzać jedną lub dwie osi w zależności od modułu wzmacniacza, w którym jest zainstalowanyOkreślenie podwójnie kanałowe odróżnia tę płytę od jednokanałowych płyt sterujących Alpha iSV należących do tej samej rodziny A20B-2101.

P2: Jak potwierdzić nieprawidłowy A20B-2101-0042 przed zamówieniem wymiany?

Rozpocznij od analizy kodów alarmowych.  Komunikacja serwo i usterki osi, które utrzymują się po inspekcji kabli i kontroli kodera, wskazują na deskę sterującą napędem.Potwierdź, że napięcie w autobusie jest obecne i stabilne (zdrowy poziom mocy)Jeśli jest dostępna, przenieś deskę sterującą podejrzanego wzmacniacza na znany wzmacniacz tego samego typu.Jeśli alarm podąża za korpusem wzmacniacza, faza zasilania nie działa.

P3: Czy można użyć A20B-2101-0042 z innej maszyny jako zamiennika?

Tak, pod warunkiem że płyta źródłowa ma ten sam numer części A20B-2101-0042 i została potwierdzona jako funkcjonalna przed usunięciem.Płyta nie przechowuje parametrów specyficznych dla maszyny, które znajdują się w sterowniku CNCPo zainstalowaniu nowej deski sterującej sprawdź parametry osi CNC (typ silnika, limit prądu,typ kodera) odpowiada zainstalowanej konfiguracji silnika i przeprowadza badanie w wolnym tempie na dotkniętych ośach przed powrotem do produkcji.

P4: Czy tablica A20B-2101-0042 jest taka sama jak inne tablice z serii A20B-2101?

Numery sąsiednich części w serii A20B-2101 służą różnym konfiguracjom wzmacniacza, różnym liczbom osi, różnym układem kanałów lub różnym typom interfejsów.Następna pozycja -0042 określa ten konkretny dwukanałowy wariant 3-osiowy. Zastąpienie innego sufiksu powoduje zainstalowanie deski o innej logiki sterowania ośmi, która może nie odpowiadać konfiguracji zainstalowanego wzmacniacza.

P5: Skąd pochodzi A20B-2101-0042?

Za pośrednictwem FANUC Alpha iSV napędowy element rynku wtórnego ̇ specjaliści w FANUC serwo wzmacniacz na poziomie płyty naprawy i wymiany.3 osi) z etykiety zainstalowanej płytyDostawcy na poziomie zarządu powinni potwierdzić, że urządzenie zostało przetestowane w systemie napędowym Alfa iSV z podłączonymi ładunkami silnika, a nie tylko włączonym w izolacji, przed dostarczeniem.
