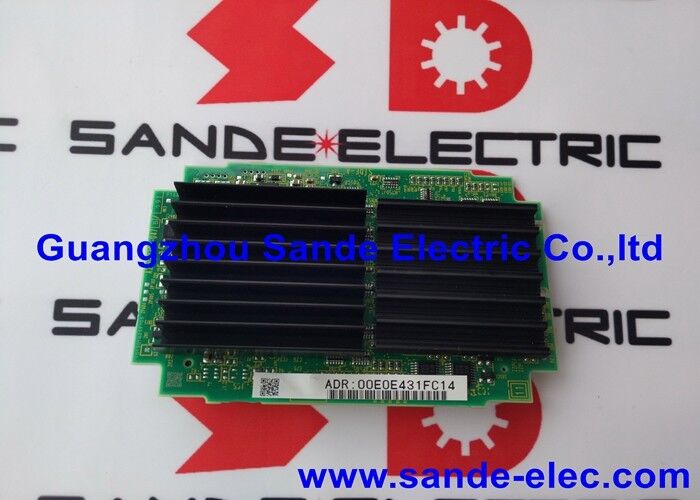

Użyte płyty Fanuc CPU A20B-3300-0475 A20B33000475 A2OB-33OO-O475

A20B-3300-0475 | Moduł procesora FANUC A3 — zintegrowana pamięć DRAM 128 MB / płyta główna typu A3 / połączenie procesora i roboczej karty pamięci

Moduł procesora — procesor w sercu systemu CNC

Moduł procesora CNC jest odpowiedzialny za każde obliczenia wykonywane przez system sterowania. Każdy krok interpolacji — konwersja zadanej szybkości posuwu na przyrosty położenia osi o jeden okres interpolacji na raz — odbywa się w tym module. Podobnie jak skanowanie drabinkowe PMC, renderowanie wyświetlaczy, zarządzanie komunikacją i przetwarzanie diagnostyczne systemu.

A20B-3300-0475 integruje dwa podstawowe zasoby na jednej karcie:

Rdzeń procesora:Procesor obsługujący oprogramowanie operacyjne CNC, przetwarza program w kodzie G, koordynuje ruch wieloosiowy i zarządza wszystkimi zadaniami w czasie rzeczywistym i w tle.

128 MB pamięci RAM:Pamięć robocza procesora. Każda zmienna, każdy wynik interpolacji, każdy blok programu w buforze wyprzedzającym i każdy stan systemu w tle zajmują miejsce w tej pamięci DRAM podczas działania.

Połączenie obu na jednej karcie oznacza, że ​​pojedyncza wymiana A20B-3300-0475 rozwiązuje awarie procesora i pamięci DRAM w ramach jednej wymiany części — zachowując poprawną konfigurację bez skomplikowanego zarządzania oddzielnymi procesorami i modułami DRAM.

Kluczowe dane techniczne

128 MB pamięci DRAM — co obsługuje w operacjach CNC

Przydział 128 MB pamięci DRAM odzwierciedla wymagania przetwarzania platformy CNC obsługiwanej przez ten moduł. Kilka funkcji operacyjnych korzysta lub wymaga znacznej pamięci roboczej:

Wyprzedzenie ścieżki narzędzia:System CNC odczytuje program z wyprzedzeniem — oblicza przyszłe bloki ruchu przed zakończeniem wykonywania bieżącego bloku — aby utrzymać stałą prędkość posuwu wokół narożników i krzywych. Większy bufor wyprzedzający (obsługiwany przez większą ilość pamięci DRAM) zapewnia płynniejsze konturowanie przy wyższych prędkościach posuwu.

Wieloosiowa interpolacja jednoczesna:Dla każdego cyklu interpolacji system CNC musi jednocześnie przechowywać polecenia położenia, wartości sprzężenia zwrotnego, wartości błędów i wartości wyjściowe ze zmodyfikowanym wzmocnieniem dla każdej aktywnej osi. Przy większej liczbie osi zapotrzebowanie na pamięć na cykl odpowiednio się skaluje.

Oprogramowanie systemowe i opcje:Ładowane jest oprogramowanie operacyjne CNC i oprogramowanie opcji aktywnych (opcje kształtowania, opcje komunikacji, niestandardowe biblioteki makr).

FROM do DRAM przy uruchomieniu i pozostają rezydentne podczas pracy. 128 MB pozwala na umieszczenie w pełni funkcjonalnego obrazu oprogramowania bez uszczerbku dla przestrzeni dostępnej na dane wykonawcze.

Scenariusze zastosowań

Alarm modułu procesora/DRAM w systemie CNC typu A3:Sterowanie CNC FANUC z płytą główną typu A3 generuje alarmy wskazujące na awarię karty CPU. Potwierdzono, że moduły FROM i SRAM są nienaruszone. Wymiana A20B-3300-0475 rozwiązuje usterkę, a system CNC ponownie ładuje oprogramowanie z FROM do pamięci DRAM nowego modułu.

Planowany zapas:Warsztat mechaniczny obsługujący systemy CNC z płytami głównymi typu A3 utrzymuje A20B-3300-0475 jako lokalną krytyczną część zapasową, umożliwiającą natychmiastową reakcję na awarię modułu procesora.

Często zadawane pytania

P1: Czy A20B-3300-0475 jest taki sam jak A20B-3300-0472 — oba mają 128 MB pamięci DRAM?

Mają tę samą pojemność 128MB DRAM, ale obsługują różne platformy CNC. A20B-3300-0472 to moduł typu A6 dla serii 30i; A20B-3300-0475 jest typu A3. Oznaczenia A3 i A6 odzwierciedlają różne interfejsy złączy i konfiguracje procesorów dopasowane do różnych generacji CNC. Nie są one wymienne.

P2: W jaki sposób po wymianie A20B-3300-0475 CNC ponownie ładuje oprogramowanie operacyjne?

Oprogramowanie systemu CNC jest przechowywane w modułach FROM (Flash ROM) — oddzielnych wtyczkach na płycie głównej. Przy pierwszym uruchomieniu po zamontowaniu nowego A20B-3300-0475, proces rozruchu CNC ładuje oprogramowanie operacyjne z modułów FROM do 128MB DRAM nowego modułu. Dzieje się to automatycznie. Treść FROM zostaje zachowana poprzez wymianę modułu procesora.

P3: Czy wymiana A20B-3300-0475 usuwa parametry CNC?

Nie. Parametry CNC znajdują się w modułach SRAM — modułach zasilanych bateryjnie, oddzielonych od karty procesora. Wymiana modułu procesora nie ma wpływu na zawartość pamięci SRAM. Po zamontowaniu nowego A20B-3300-0475, CNC normalnie odczytuje parametry z modułów SRAM.

P4: Jakie są objawy diagnostyczne uszkodzonego A20B-3300-0475?

Objawy obejmują: niemożność dokończenia rozruchu systemu (zatrzymuje się w trakcie inicjalizacji); losowe resety podczas pracy niezwiązane ze zdarzeniami maszynowymi; Alarmy parzystości RAM lub alarmy systemowe wskazujące na kartę CPU; System CNC włącza się, ale wyświetlacz pozostaje pusty lub wyświetla nieprawidłową treść. Awarie typu pamięci mogą wykazywać sporadyczne zachowanie pod obciążeniem lub w temperaturze.

P5: Czy A20B-3300-0475 można naprawić na poziomie komponentu?

Naprawa modułu procesora jest technicznie możliwa w specjalistycznych centrach serwisowych elektroniki CNC w przypadku usterek obejmujących elementy dyskretne (kondensatory obejściowe, sterowniki interfejsu pamięci). W przypadku maszyn produkcyjnych, w których koszty przestojów są wysokie, zazwyczaj preferowana jest wymiana modułu na moduł zamiast dłuższego czasu realizacji naprawy płytki. Obie opcje są ważne w zależności od pilności i dostępnych zapasów.
