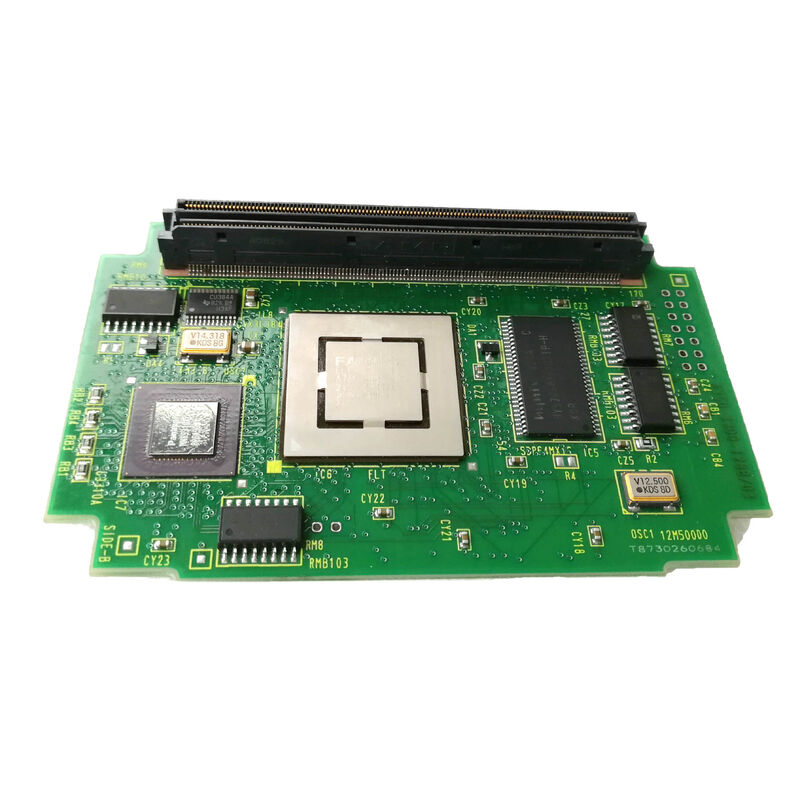

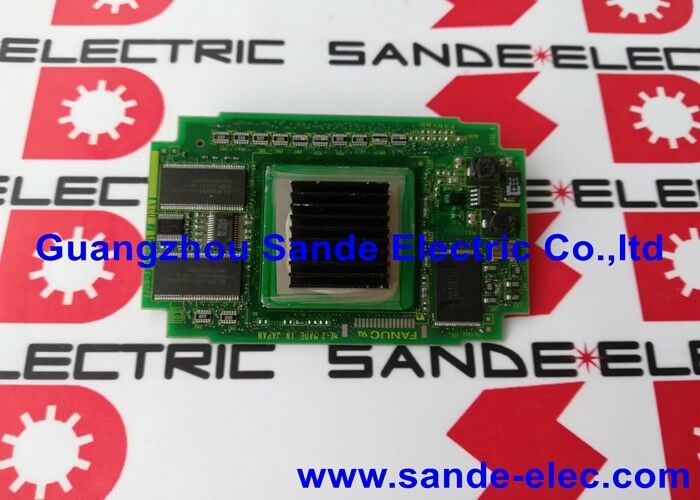

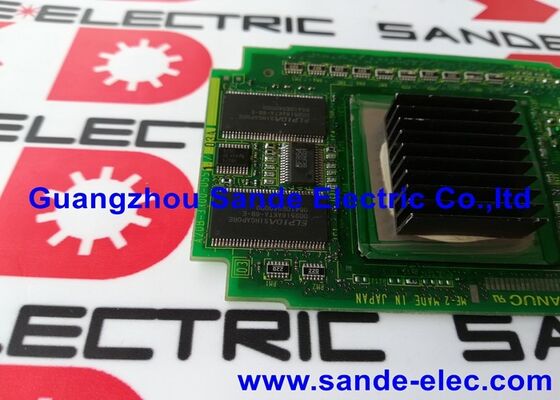

Fanuc CPU PCB BOARD A20B-3300-0551 A20B33000551 A2OB-33OO-O551

Moduł interfejsu graficznego użytkownika FANUC 128 MB DRAM / Dedykowany procesor wyświetlaczy / Funkcja PC CNC / Seria A20B-3300

Interfejs graficzny - procesor całkowicie dedykowany widokowi operatora

A20B-3300-0551 nie jest głównym modułem procesora.Moduł graficznego interfejsu użytkownika, poświęcony wyłącznie wszystkiemu, co operator widzi i z czym wchodzi w interakcję na wyświetlaczu CNC.

Architektura FANUC dla zaawansowanych systemów CNC dzieli odpowiedzialność za przetwarzanie na dwa oddzielne moduły:

Główny moduł procesora:Obciążenie pracą jest określone przez maszyny, które są uruchamiane ̇ prędkość cięcia, liczba osi, złożoność programu.

Moduł GUI (A20B-3300-0551):Obsługuje rurociąg wyświetlacza rendering grafiki ścieżki narzędzia, zarządzanie ekranami menu, sterowanie sterownikiem wyświetlacza i obsługa środowiska oprogramowania funkcji PC.Jego obciążenie zależy od aktywności wyświetlacza i wszelkich uruchamianych aplikacji funkcji PC.

Utrzymując przetwarzanie interfejsu graficznego na dedykowanym module,FANUC zapewnia, że operator zawsze otrzymuje odpowiedni wyświetlacz, niezależnie od tego, jak mocno obciążony jest główny procesor, dzięki koordynacji serwo i wykonywaniu programu. Silnie wyselekcjonowane jednoczesne 5-osiowe obliczenia obliczeniowe 30i CNC nadal będzie aktualizować wyświetlacz płynnie, ponieważ moduł GUI obsługuje to niezależnie.

Główne specyfikacje

Dlaczego 128MB dla przetwarzania wyświetlacza

128 MB to znaczna ilość pamięci DRAM dla tego, co może wydawać się "płytą wyświetlaną". Pojemność jest uzasadniona wielokrotnymi jednoczesnymi wymaganiami stawianymi na moduł interfejsu graficznego:

Zarządzanie buforem wyświetlania:Kolorowe wyświetlacze LCD o rozdzielczości 1024×768 wymagają około 3 MB na pełnokolorowy buffer klatki.tylko pamięć wyświetlacza zużywa 6MB na ekran.

Rendering ścieżki narzędzia 3D:Grafika 3D w czasie rzeczywistym zaprogramowanej ścieżki cięcia ̇ pokazująca trajektorię narzędzia przez element obróbki ̇ wymaga przechowywania danych geometrycznych, wykonywania obliczeń projekcji 3D na 2D,i aktualizowanie obrazu w miarę postępu programuJest to proces obliczeniowy i wymaga pamięci.

Czas uruchomienia funkcji PC:Warstwa funkcji PC uruchamia środowisko operacyjne obok CNC.i stacków komunikacji Reszta jest dzielona między funkcje wyświetlania i OS overhead.

Zarządzanie stanem ekranu:Wielokrotne widoki ekranu (EDIT, MDI, OFFSET, DIAGNOS, GRAPHIC) utrzymują swój aktualny stan jednocześnie, dzięki czemu przełączanie między ekranami jest natychmiastowe.Utrzymanie wszystkich tych stanów ekranu w pamięci wymaga znacznej DRAM.

Scenariusze zastosowania

Uszkodzenie modułu interfejsu graficznego: wyświetlacz zamrożony, ale działający z CNC:FANUC CNC z funkcją PC rozwija zamrożony wyświetlacz. Maszyna nadal cięcie (główny procesor jest niezależny), ale panel operatora nie reaguje.Wymiana przywraca funkcje wyświetlacza i komputera.

Uszkodzenie wydajności funkcji PC:Funkcja PC na FANUC i-series CNC działa coraz wolniej z czasem.A20B-3300-0551 wymiana przywraca oryginalną odporność funkcji PC.

Częste pytania

P1: Jaka jest różnica funkcjonalna między modułem A20B-3300-0551 (moduł GUI) a modułem głównego procesora, takim jak A20B-3300-0479 (D3)?

Moduł CPU D3 obsługuje wszystkie funkcje sterowania maszyną: wykonywanie kodu G, sterowanie ośmi serwo, drabinę PMC, komunikację.Moduł interfejsu graficznego (A20B-3300-0551) obsługuje wszystkie funkcje wyświetlaniaObie są podłączone do tej samej płyty głównej, ale działają w dedykowanych domenach przetwarzania.

P2: Czy CNC może kontynuować obróbkę, jeśli A20B-3300-0551 nie działa w połowie programu?

Główny procesor kontynuuje uruchamianie programu ̇ osi serwo ciągle się poruszają, PMC ciągle wykonuje.uniemożliwiające monitorowanie stanu programu lub uruchamianie kontrolowanego zatrzymania za pośrednictwem paneluNajbezpieczniejszą praktyką jest umożliwienie bieżącemu bloku programu zakończenia w bezpiecznej pozycji przed usunięciem usterki.

P3: Jakie platformy CNC używają A20B-3300-0551?

The 128MB DRAM capacity and GUI module designation are associated with FANUC i-B generation CNC systems with PC function or high-resolution display options — platforms where the GUI processing is assigned to a dedicated module rather than integrated on the main board. Potwierdź stosowny model CNC z dokumentacji sprzętowej.

P4: Czy wymiana A20B-3300-0551 wpływa na parametry lub programy maszyny?

Parametry i programy CNC są przechowywane w modułach SRAM i FROM na płycie głównej lub w jej pobliżu, ale nie w modułach interfejsu graficznego.Możliwość cięcia CNC jest od razu przywrócona; funkcja wyświetlania jest przywracana przy inicjalizacji nowego modułu.

P5: Czy A20B-3300-0552 (przyległy moduł) jest powiązany z A20B-3300-0551?

A20B-3300-0552 to numer części bezpośrednio sąsiedniej w tym samym zakresie 055x serii A20B-3300.Podobnie jak w przypadku innych sąsiednich par A20B-3300 (0602/0603 dla modułów 21i-B Pentium MMX), para 0551/0552 prawdopodobnie reprezentuje powiązane moduły, ▌rozmaite warianty pamięci lub wydajności służące tej samej kategorii funkcji interfejsu graficznego,lub dodatkowych płyt w ramach tej samej architektury wyświetlacza.
