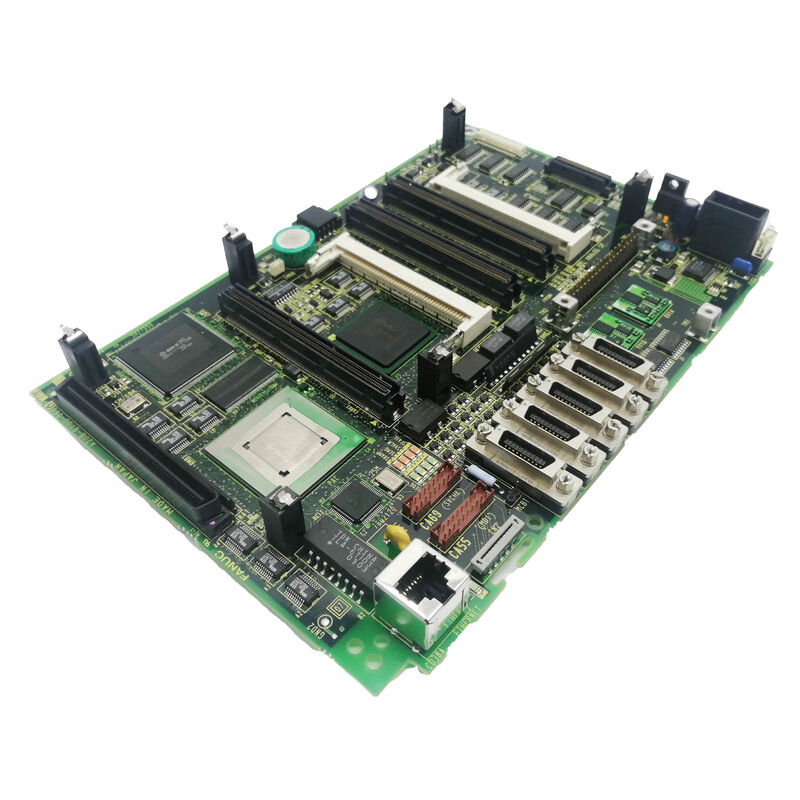

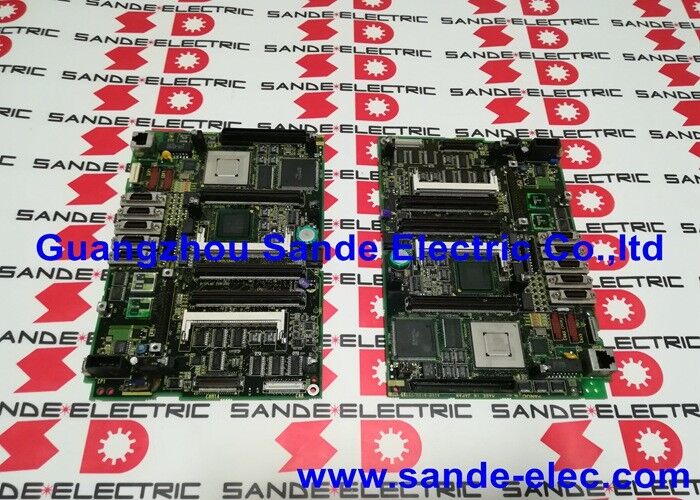

Fanuc A20B-8100-0661 Płytka główna systemu A20B81000661 A2OB-81OO-O661

A20B-8100-0661 | PCB głównego procesora serii FANUC 18i-B — montaż na wyświetlaczu LCD / 18i-MB / 18i-TB / żółta płyta montażowa / płyta główna

Płyta główna 18i-B — podstawa układu sterowania

A20B-8100-0661 to główna płytka PCB — płyta główna — systemu sterowania CNC FANUC Series 18i Model B. Każda inna płytka drukowana w jednostce 18i-B jest podłączana do tej płytki lub łączy się przez nią:

• Karta CPU (seria A20B-3300-03xx) zapewnia moc obliczeniową
• Karta graficzna steruje wyświetlaczem LCD
• Karta sterowania serwomechanizmem komunikuje się z napędami podłączonymi do FSSB
• Moduły pamięci FROM i SRAM przechowują oprogramowanie i dane

A20B-8100-0661 zapewnia magistralę płyty montażowej, matrycę złączy i fizyczną powierzchnię montażową dla całego stosu. Definiuje fizyczną architekturę systemu — specyficzne złącza, układ gniazd i interfejs magistrali, dzięki którym 18i-B jest 18i-B, a nie jakąkolwiek inną generacją CNC FANUC.

Kluczowe dane techniczne

18i-MB i 18i-TB — ta sama płyta, różne maszyny

A20B-8100-0661 to wspólna płyta główna dla dwóch różnych typów maszyn:

18i-MB (Centrum Obróbcze):CNC FANUC serii 18i skonfigurowany do pionowych i poziomych centrów obróbczych. Oznaczenie MB aktywuje funkcje specyficzne dla centrum obróbkowego — standardowe cykle wiercenia, gwintowanie na sztywno, kompensację długości narzędzia i kompensację promienia narzędzia.

18i-TB (centrum tokarskie):Ten sam sprzęt 18i-B skonfigurowany dla tokarek CNC i centrów tokarskich. Funkcje specyficzne dla TB obejmują stałą prędkość powierzchniową, nacinanie gwintów i cykle standardowe specyficzne dla toczenia.

Sprzęt A20B-8100-0661 jest identyczny w obu przypadkach. Obraz oprogramowania systemu w modułach FROM określa, czy 18i-B działa jako CNC typu M czy typu T. Po wymianie płyty głównej zawartość FROM określa, na jakim typie komputera system zostanie wznowiony.

Scenariusze zastosowań

Awaria płyty głównej centrum obróbczego 18i-MB:Centrum obróbcze CNC ulega całkowitej awarii — wyświetlacz pusty, wszystkie osie zablokowane, brak reakcji. Zasilacz potwierdza prawidłowe napięcie wyjściowe. Diagnoza wskazuje, że usterką jest płyta główna A20B-8100-0661. Po wymianie płytki i przywróceniu systemu z kopii zapasowej, centrum obróbcze wraca do produkcji.

Remont centrum tokarskiego 18i-TB:Starsze centrum tokarskie 18i-TB przechodzi całkowity remont CNC. A20B-8100-0661 jest wymieniany wraz z kartą procesora i modułami pamięci w ramach odnowienia na poziomie płyty, resetując jednocześnie wszystkie krytyczne komponenty elektroniczne.

Często zadawane pytania

P1: Jaka karta procesora jest wymagana w przypadku A20B-8100-0661?

A20B-8100-0661 obsługuje karty procesorów serii A20B-3300-03xx. Konkretna wersja karty procesora zależy od wersji i konfiguracji modelu CNC. Przed złożeniem zamówienia potwierdź dokładny numer części karty procesora z istniejącej konfiguracji systemu.

P2: Jaka kopia zapasowa danych jest niezbędna przed wymianą A20B-8100-0661?

Przed wymontowaniem płyty głównej wykonaj kopię zapasową całej zawartości pamięci SRAM: parametrów CNC, wszystkich zapisanych programów części, danych korekcji narzędzi, danych korekcji roboczych oraz programu i danych drabinkowych PMC. Moduły FROM zawierają oprogramowanie systemu CNC i należy je pozostawić zainstalowane podczas wymiany płyty głównej — są oddzielone od A20B-8100-0661 i nie wymagają specjalnego tworzenia kopii zapasowych, jeśli pozostaną nieuszkodzone. Wykonaj kopię zapasową za pomocą funkcji tworzenia kopii zapasowej SRAM systemu CNC na karcie pamięci lub komputerze podłączonym przez RS-232C.

P3: Czy A20B-8100-0661 zawiera jakieś oprogramowanie CNC, czy też oprogramowanie jest przechowywane gdzie indziej?

Płyta główna A20B-8100-0661 nie przechowuje oprogramowania CNC. Oprogramowanie systemowe znajduje się w modułach FROM (modułach pamięci flash), które są oddzielnymi elementami wtykanymi, które pasują do płyty głównej. Parametry i programy CNC znajdują się w modułach SRAM. Sam A20B-8100-0661 jest pasywny — zapewnia magistralę i złącza, ale nie przechowuje własnych danych. Wymiana płyty głównej nie kasuje oprogramowania, pod warunkiem, że moduły FROM i SRAM pozostaną nienaruszone.

P4: Czy A20B-8100-0661 jest kompatybilny z systemami serii 16i-B lub 21i-B?

Nie. Model A20B-8100-0661 jest przeznaczony wyłącznie dla generacji 18i-B. Płyty główne serii A20B-8100 obejmują różne modele CNC — inny sprzęt w tej samej klasie fizycznej, ale z różnymi układami złączy magistrali i konfiguracjami kart opcjonalnych. Modele 16i-B i 21i-B korzystają z własnych numerów katalogowych płyt głównych. Nie należy zastępować płyt głównych pomiędzy rodzinami modeli CNC.

P5: Czy A20B-8100-0661 można naprawić zamiast wymienić?

W przypadku maszyny o znaczeniu krytycznym bezpośrednia wymiana płyty jest zazwyczaj szybsza. W mniej pilnych sytuacjach, gdy nie jest dostępna płyta zamienna, realną alternatywą jest naprawa przez wykwalifikowanego technika serwisowego FANUC, który może przetestować komponenty i wymienić płytkę. Każda naprawiona płyta powinna zostać w pełni przetestowana na stanowisku testowym 18i-B przed montażem w maszynie produkcyjnej.
