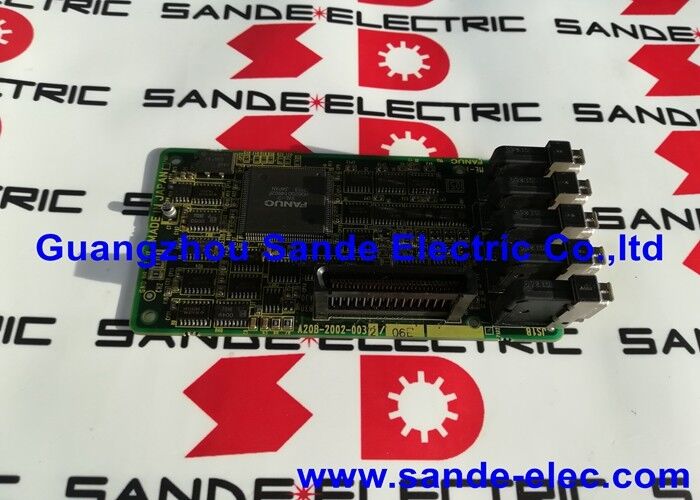

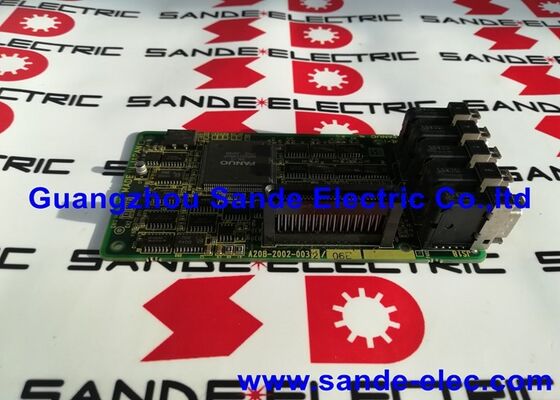

FANUC centralna płyta sterowania A20B-2002-0032 A20B20020032 A2OB-2OO2-OO32

A20B-2002-0032 | Moduł PCB CNC FANUC — 5 V DC / wielowarstwowy FR4 / 1,6 mm / złącza krawędziowe / chłodzony powietrzem / kompatybilny ze sterownikiem FANUC

Seria A20B-2002 — płyta montażowa i karty interfejsu do systemów FANUC

Seria A20B-2002 obejmuje szereg płytek PCB zaprojektowanych przez firmę FANUC obsługujących płytę montażową, interfejs stojaka i funkcje we/wy operatora w systemach sterowania CNC FANUC. Płyty te tworzą konstrukcyjny i elektryczny szkielet szafy CNC — łączą główną płytę procesora, karty opcji, moduły we/wy i połączenia panelu operatora w spójny, zasilany system.

A20B-2002-0032 to specjalna płytka w tej serii, zaprojektowana i wyprodukowana zgodnie ze standardami jakości FANUC do stosowania w zastosowaniach sterowania CNC FANUC. Podobnie jak wszystkie tablice z rodziny A20B-2002, została zaprojektowana z myślą o długoterminowej niezawodności w ciągłej pracy przemysłowej.

Kluczowe dane techniczne

Konstrukcja chłodzona powietrzem — wymagania instalacyjne

A20B-2002-0032 wykorzystuje cyrkulację powietrza do chłodzenia komponentów podczas pracy. W szafie sterowniczej CNC ten przepływ powietrza jest zwykle zapewniany przez wewnętrzne wentylatory szafy. Odpowiednie chłodzenie wymaga:

• Drzwi szafy muszą pozostać zamknięte podczas pracy (nadciśnienie generowane przez wentylator wymaga uszczelnienia szafy)
• Prawidłowe działanie układu chłodzenia szafy — uszkodzony wentylator szafy może spowodować uszkodzenie termiczne wszystkich płyt wewnętrznych
• Wystarczający prześwit nad i pod deską w jej położeniu szczelinowym, aby umożliwić nieograniczony przepływ powietrza

Scenariusze zastosowań

Wymiana płyty montażowej CNC lub karty interfejsu:W systemie CNC FANUC pojawia się usterka specyficzna dla płytki, powiązana z A20B-2002-0032. Wymiana płytki na sprawdzony odpowiednik przywraca funkcję systemową pełnioną przez tę płytkę w architekturze CNC.

Montaż szafki CNC:Konstruktor obrabiarek konstruujący szafę sterowniczą CNC opartą na FANUC montuje A20B-2002-0032 jako część zespołu jednostki sterującej, zapewniając płytę montażową lub funkcję interfejsu, którą ta płyta obsługuje w systemie.

Często zadawane pytania

P1: Jaką konkretną funkcję pełni A20B-2002-0032 w systemie CNC FANUC?

Seria A20B-2002 obejmuje płytę montażową, interfejs stojaka i płytki PCB we/wy operatora w sterownikach CNC FANUC. Dokładną rolę funkcjonalną A20B-2002-0032 można określić poprzez porównanie numeru części z listą części zamiennych dla konkretnego modelu CNC, w którym jest zainstalowany. Instrukcja konserwacji odpowiedniego sterownika CNC FANUC określa położenie i funkcję gniazda płyty.

P2: Jakie jest znaczenie napięcia roboczego 5VDC?

5VDC to standardowe napięcie zasilania logiki dla cyfrowych układów scalonych na tej płycie. Wewnętrzny zasilacz (PSU) systemu CNC zapewnia regulowane napięcie 5 V prądu stałego do wszystkich płytek logicznych za pośrednictwem magistrali płyty montażowej. Specyfikacja 5VDC potwierdza, że ​​płyta jest płytką cyfrową na poziomie logicznym, a nie płytką zasilającą wysokiego napięcia. Jeśli szyna zasilająca 5 V DC znajduje się poza regulowanym zakresem, wszystkie płytki na tej szynie, w tym A20B-2002-0032, mogą działać nieprawidłowo.

P3: W jaki sposób wielowarstwowa konstrukcja wpływa na integralność sygnału na tej płycie?

Wielowarstwowe płytki PCB umieszczają dedykowane płaszczyzny masy i zasilania pomiędzy warstwami sygnału. Takie rozwiązanie zapewnia dwie korzyści: płaszczyzna uziemienia działa jak ścieżka powrotna bezpośrednio pod każdą ścieżką sygnału, zmniejszając obszar pętli ścieżki powrotnej sygnału i minimalizując emisję promieniowanych zakłóceń elektromagnetycznych przez płytkę; zapewnia również źródło odniesienia o niskiej impedancji i niskiej indukcyjności, które redukuje sprzężenie szumów zasilania z warstwami sygnału.

P4: Czy A20B-2002-0032 można obsługiwać gołymi rękami?

Unikaj trzymania tej deski gołymi rękami. Tłuszcz osadza się na powierzchniach PCB i z czasem może pogorszyć jakość połączeń lutowniczych lub spowodować zanieczyszczenie powierzchni, które wpływa na węzły obwodów o wysokiej impedancji. Co ważniejsze, układy scalone na płytce są wrażliwe na wyładowania elektrostatyczne — ładunek elektrostatyczny nagromadzony na ciele człowieka może w przypadku kontaktu uszkodzić warstwy tlenkowe bramki układu scalonego. Podczas obsługi tej deski należy zawsze używać uziemionego, antystatycznego paska na nadgarstek.

P5: Co należy sprawdzić przed zamontowaniem zamiennika A20B-2002-0032?

Przed instalacją: sprawdź, czy numer części jest zgodny z etykietą na płycie uszkodzonego urządzenia; sprawdź, czy zasilanie 5 VDC systemu CNC mieści się w specyfikacji (zwykle 5 V ± 5%) — marginalne zasilanie może uszkodzić nową płytkę; sprawdź gniazdo złącza krawędziowego w systemie CNC pod kątem uszkodzonych palców lub korozji; i potwierdź, że przyrostek wersji płytki (jeśli istnieje, np. /02A) pasuje lub jest zgodny z wymaganą wersją zainstalowanego systemu CNC.
