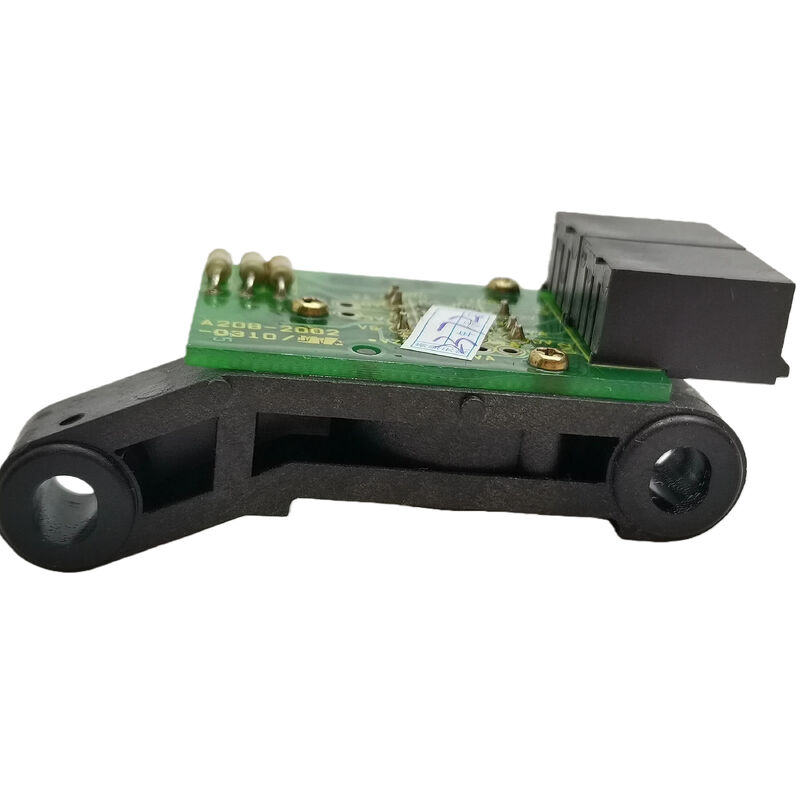

FANUC A20B-2002-0310 Encoder silnika spindlowego
Numer części:A20B-2002-0310
Rodzaj:Koder serwo silnika węglowego (zastępny)
Kompatybilne systemyKontrolery CNC FANUC serii 0 / 15 / 16 / 18 / 21 / 0i
Przegląd
FANUC A20B-2002-0310 jest jednostką wymiany kodera silnika węglowego, który zapewnia krytyczne informacje zwrotne do sterownika CNC o prędkości węgla,pozycjaKiedy ten urządzenie się rozpada, funkcjonalność wrotnika jest zagrożona, uniemożliwiając sztywne dotknięcie, orientację wrotnika i potencjalnie powoduje całkowite wyłączenie maszyny.
Wymiana kodera przywraca pełną funkcjonalność wrotnika bez konieczności usunięcia silnika, przekierowania lub całkowitej wymiany napędu wrotnika,co czyni go skutecznym rozwiązaniem dla zespołów konserwacyjnych pracujących pod presją produkcyjną.
Główne specyfikacje
| Parametry |
Wartość |
| Numer części |
A20B-2002-0310 |
| Producent |
FANUC |
| Rodzaj jednostki |
Encoder silnika węglowego (PCB zamienne/jednostka) |
| Rodzaj sygnału |
Odpowiedź seryjna (własność FANUC) |
| Kompatybilne typy silników |
Silniki przemiennikowe FANUC AC (wybrane modele) |
| Kompatybilność kontrolera |
Seria FANUC 0 / 15 / 16 / 18 / 21 / 0i |
| Zastosowanie |
Zwrot zwrotny prędkości, położenia i orientacji wrotnika |
Funkcje maszyny włączone przez ten koder
Koder węgla aktywnie informuje sterownika CNC o pozycji wału i prędkości obrotu, umożliwiając kilka krytycznych funkcji obróbki:
- Wykrycie sztywne:Synchronizuje obrót wrotnika z zasilaczem osi Z w czasie rzeczywistym
- Orientacja wrotnika:Pozycje węgla w precyzyjnych kątach dla zmian narzędzi i operacji wiercenia
- Kontrola stałej prędkości powierzchni (CSS):Dostosowuje obroty węgla w oparciu o zmiany średnicy cięcia
- Regulacja prędkości:Utrzymuje stabilną prędkość wrotnika przy różnych obciążeniach cięcia
Częste objawy niepowodzenia
Problemy z koderami zazwyczaj występują w następujących formach:
- Kody alarmowe węzła związane z odchyleniem prędkości lub utratą sygnału zwrotnego
- Nieprawidłowe uszkodzenie sztywnych przewodów z niespójną głębią nitki lub złamaniem przewodów
- Błędy orientacji wrotnika podczas operacji zmiany narzędzia
- Przerywane usterki węzła, które usuwają się po zresetowaniu, ale powracają pod obciążeniem
- Niestabilność prędkości przy przesuwaniu się lub wzroście prędkości wrotnika podczas cięcia
Wymiana kodera vs. Wymiana silnika
Silniki wrzutowe są mechanicznie wytrzymałe i często przetrwają wiele interwałów serwisowania kodera.Zmiana jednostki kodującej bezpośrednio jest znacznie bardziej opłacalna i szybsza niż wymiana silnika lub wysłanie silnika do serwisu, minimalizując przerwy w produkcji i związane z nimi koszty.
Typowe środowiska instalacyjne
- Centrum obrotowe CNC (kontrola CSS, sztywne odbieranie, synchronizacja narzędzi na żywo)
- Centrum obróbki pionowej i poziome (automatyczne zmiany narzędzi)
- Wyroby do wiercenia i obróbki wielkoformatowej (pozycyjna powtarzalność dla dokładności)
- Maszyny szlifujące (regulacja prędkości koła i cykle oczyszczania)
- Linie produkcyjne z FANUC CNC (minimalizujące nieplanowane przestoje węzła)
Częste pytania
Z jakimi sterownikami CNC jest kompatybilny A20B-2002-0310?
A20B-2002-0310 jest kompatybilny z sterownikami CNC serii 0, 15, 16, 18, 21 i 0i FANUC w połączeniu z odpowiednimi kombinacjami napędu węzła biegnącego i silnika FANUC.Przed instalacją sprawdzać zgodność z konkretnymi numerami modelu silnika węglowego.
Czy koder można wymienić bez usunięcia silnika węglowego z maszyny?
W większości instalacji, tak. Jednostka kodująca jest zazwyczaj dostępna z tyłu silnika wrzutowego bez konieczności usunięcia silnika.Szczegółowe procedury demontażu można znaleźć w instrukcji obsługi technicznej producenta maszyny.
Jakie alarmy zazwyczaj pojawiają się na CNC, gdy koder się załamuje?
Powszechne kody alarmowe FANUC obejmują alarmy odchylenia prędkości wrotnika, błędy sygnału sprzężenia zwrotnego i alarmy kontroli pozycji.Przerywane alarmy, które znikają po zresetowaniu, ale wracają pod obciążeniem, są charakterystycznymi wczesnymi objawami.
Czy wymiana kodera wymaga zmian parametrów sterownika CNC?
Zazwyczaj nie są potrzebne zmiany parametrów do zastąpienia podobnego za podobny.sprawdzać czy sygnały sprzężenia zwrotnego węzła są czyste oraz czy funkcje orientacji i sztywnego odbierania działają prawidłowo przed powrotem do produkcji.
Czym ta jednostka kodująca różni się od napędu lub silnika?
Koder jest urządzeniem zwrotnym, które mierzy i informuje o prędkości i pozycji wału.podczas gdy silnik węglowy przekształca energię elektryczną w obrót mechanicznyKoder zamyka pętlę między nimi.
