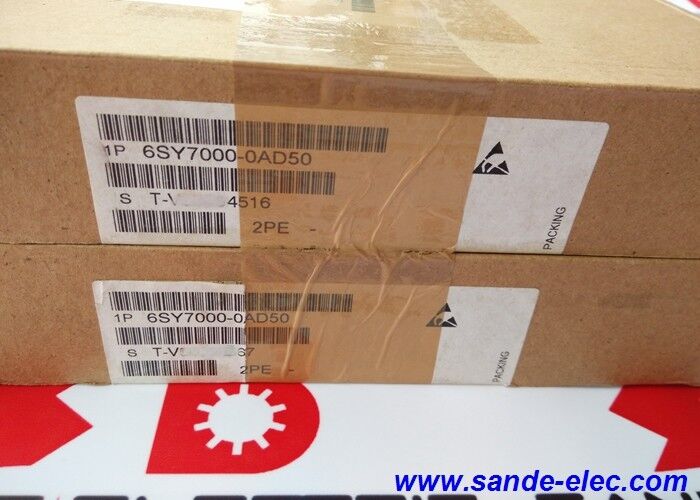

Nowy moduł IGBT Siemens 6SY7000-0AD50 w pudełku 6SY70000AD50

6SY7000-0AD50. Siemens SIMOVERT MASTERDRIVES Moduł IGBT FZ1800R16KF4 / 1800A / 1600V

FZ1800R16KF4 IGBT w sercu 6SY7000-0AD50

6SY7000-0AD50 jest nazwą części zamiennej firmy Siemens dla modułu IGBT Infineon FZ1800R16KF4 zainstalowanego w dużych układach napędowych SIMOVERT MASTERDRIVES.FZ1800R16KF4 to moduł IGBT w formacie Infineon EconoPACK+:

Określenie FZ:"FZ" identyfikuje obudowę Infineon EconoPACK+ z technologią kontaktów prasowych i zintegrowanymi diodami swobodnie obrotowymi, generacją modułu IGBT, która poprzedzała późniejszy format EconoPACK+4.

Prąd kolektoru 1800A:Moduł jest w stanie ciągłego prądu w temperaturze znamionowej.jest to jeden z najwyższych prądu standardowych modułów IGBT w formacie EconoPACK+ ‡ odpowiedni do najwyższych klas mocy instalacji SIMOVERT MASTERDRIVES.

1600V napięcie blokujące:napięcie awaryjne kolektor-emiter przekracza 1600 V, zapewniając wymagany margines bezpieczeństwa 2 razy w stosunku do ~800 V prądu stałego w standardowym systemie napędowym 480 V AC,i obejmujące wyższe napięcia przycisku prądu stałego instalacji zasilania prądem przemiennym o napięciu 660~690 V.

Główne specyfikacje

6SY7000 Series SIMOVERT MASTERDRIVES IGBT części zamiennych

Seria katalogowa 6SY7000 to zakres części zamiennych firmy Siemens dla modułów IGBT i półprzewodników mocy stosowanych w napędach podwozia SIMOVERT MASTERDRIVES.Prefiks 6SY identyfikuje je jako części zamienne SIMOVERT, które nie są samodzielnymi modułami IGBT przeznaczonymi do ogólnej dystrybucji na rynku, ale jednostki wstępnie skonfigurowane, przetestowane i skatyfikowane do konkretnych pozycji montażu MASTERDRIVES:

Specyficzne położenie:Każdy numer części 6SY7000 odpowiada określonemu położeniu w konkretnym podwoziu napędowym MASTERDRIVES, po stronie generatora, po stronie linii lub w określonej pozycji fazy w mostku falowniczym.

Specyfikacje wstępnie dopasowaneSiemens zapewnia, że moduł FZ1800R16KF4 w 6SY7000-0AD50 spełnia interfejs termiczny, montaż,i wymagania napędu bramki podwozia MASTERDRIVES, do którego pasuje, eliminując niepewność zgodności w porównaniu z pozyskiwaniem ogólnego FZ1800R16KF4 z katalogu Infineon.

Wykorzystanie High-Power Industrial Drives

Przy 1800A / 1600V 6SY7000-0AD50 służy największym zastosowaniom napędowym przemysłowym:

Wyroby walcowane dla przemysłu stalowego:Główne napędy i napędy pomocnicze walcowania na gorąco i na zimno z prądem silnikowym szczytowym w zakresie kiloamperów podczas walcowania węzłów i kontroli napięcia.

Maszyny do papieru i tektury:Duże maszyny papiernicze z systemami napędowymi wymagającymi płynnego sterowania zmiennymi prędkościami silników w klasie wielomegawatowej.

Wyroby górnicze:Urządzenia podnoszące głębokie szyby kopalniane - duże silniki, wysoki moment obrotowy, działanie regeneracyjne podczas obniżania i wymagające cykle pracy.

Przetworniki turbin wiatrowych:Grid-side and generator-side inverter stages in multi-megawatt wind turbine power converters — where the 1600V blocking voltage accommodates higher DC link voltages used in high-voltage converter designs

Częste pytania

P1: Jaka jest różnica między 6SY7000-0AD50 (1800A) a 6SY7000-0AC37 (1200A) w tym samym systemie MASTERDRIVES?

6SY7000-0AD50 (FZ1800R16KF4, 1800A) to moduł generatora/inwertera z boku silnika w konfiguracjach MASTERDRIVES o najwyższej mocy.1200A) jest modułem linii/zaopatrzenia w systemach regeneratywnych MASTERDRIVESStrona generatora przewozi zazwyczaj większy prąd szczytowy niż strona linii podczas przeciążenia silnika, stąd wyższa wartość 1800A dla pozycji po stronie generatora.

P2: Czy 6SY7000-0AD50 można zastąpić bezpośrednio pozyskiwanym FZ1800R16KF4 od Infineon?

Z technicznego punktu widzenia, 6SY7000-0AD50 wykorzystuje Infineon FZ1800R16KF4 jako podstawowe urządzenie IGBT.Moduły z serii Siemens 6SY7000 są wstępnie sprawdzane i katalogowane pod kątem konkretnej pozycji instalacji MASTERDRIVESDla celów gwarancji i serwisowania SIMOVERT MASTERDRIVES użycie katalogu Siemens 6SY7000-0AD50 jest właściwym podejściem.Bezpośrednie zastąpienie Infineon FZ1800R16KF4 jest technicznie możliwe dla doświadczonych inżynierów obsługi napędowej, którzy mogą zweryfikować interfejs termiczny i kompatybilność montażu.

P3: Jakie środki ostrożności stosuje się przy wymianie 6SY7000-0AD50 w podwozie MASTERDRIVES?

The SIMOVERT MASTERDRIVES DC bus at 1600V class retains hazardous voltage after mains isolation — follow the MASTERDRIVES maintenance manual's full discharge procedure and verify DC bus voltage is below 50V before accessing power stage componentsPrzy mocy 1800A moduły te są duże i ciężkie, wymagają obu rąk i odpowiednich środków ostrożności ESD.Należy przestrzegać udokumentowanych przez Siemens specyfikacji momentu obrotowego dla śrub montażowych modułów.

P4: Jakie objawy wskazują na awarię modułu IGBT 6SY7000-0AD50 w instalacji MASTERDRIVES?

Nieprawidłowości IGBT po stronie generatora zazwyczaj generują alarmy sprzętowe F030, które wskazują na nadprąd modułu zasilania, zwarcie lub odsypnięcie pojazdu podczas uruchamiania napędu lub pod obciążeniem.Specyficzne kody alarmowe odnoszą się do dotkniętej fazy mostka falownika. Rozróżnić od usterek deski sterującej (które powodują błędy w parametrach lub komunikacji) i od usterek silnika (które powodują wzory asymetrii prądu).Potwierdzenie poprzez pomiar oporu w połączeniach IGBT z wyładowaną prądem stałym.

P5: Jaka jest specyfikacja montażu i interfejsu termicznego dla 6SY7000-0AD50?

Moduły FZ1800R16KF4 EconoPACK+ wymagają płaskich,czysta powierzchnia zlewu cieplnego z odpowiednim związkiem interfejsu termicznego (grzywem lub podkładką termiczną) i momentem montażu zgodnie ze specyfikacją karty danych Infineon FZ1800R16KF4. Inadequate contact pressure or contaminated thermal interface significantly increases junction temperature under the same power dissipation — reducing module reliability and potentially causing premature failure. Należy stosować się do instrukcji obsługi podwozia MASTERDRIVES w celu uzyskania specyfikacji momentu obrotowego montażu i związku termicznego.
