Płytka drukowana CNC
>
|
| Miejsce pochodzenia | Niemcy |
| Nazwa handlowa | Siemens |
| Orzecznictwo | CE ROHS |

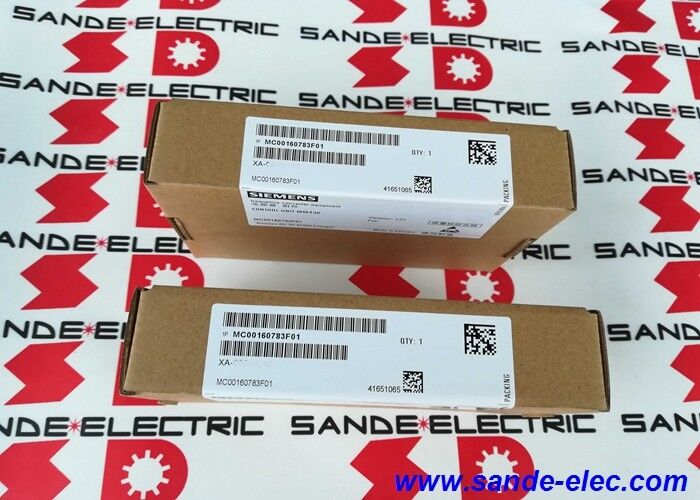

| Numer modelu | MC00160783F01 |
Płyta Siemens MC00160783F01 to płyta falownika zaprojektowana do precyzyjnego sterowania i konwersji energii elektrycznej w przemysłowych systemach napędowych i automatyki.
W kontekście elektroniki napędowej, płyta falownika stanowi serce konwersji mocy: pobiera napięcie magistrali DC z sekcji prostownika i syntetyzuje sterowany sygnał wyjściowy AC, który zasila podłączone obciążenie, czy to silnik, siłownik, czy inny proces przemysłowy zużywający energię.
Jakość tej konwersji — czystość i dokładność przełączania falownika, efektywność zarządzania ciepłem i niezawodność reakcji na sygnały sterujące — decyduje o wydajności całego systemu napędowego.
Siemens projektuje swoje płyty falowników zgodnie z tymi samymi standardami wytrzymałości przemysłowej, które stosuje we wszystkich swoich rodzinach produktów napędowych.
Elementy na poziomie płyty są dobierane pod kątem długiej żywotności w warunkach cyklicznych zmian temperatury, wibracji i naprężeń elektrycznych występujących w środowiskach przemysłowych o ciągłej pracy. Obwody sterowników bramek na płycie dostarczają precyzyjne sygnały przełączające do półprzewodników mocy, podczas gdy logika zabezpieczająca monitoruje warunki nadprądu, przepięcia i przegrzania, bezpiecznie wyłączając stopień wyjściowy przed wystąpieniem uszkodzenia.
MC00160783F01 służy jako zamienna lub zapasowa płyta w systemach napędowych Siemens, które wykorzystują ten zespół falownika jako część swojej architektury konwersji mocy. W praktyce płyta falownika jest jednym z elementów, które najprawdopodobniej będą wymagały wymiany w ciągu żywotności napędu — półprzewodniki mocy są poddawane kumulacyjnym naprężeniom wynikającym z przełączeń i cykli termicznych, a kondensatory na poziomie płyty i sterowniki bramek starzeją się równolegle.
Posiadanie przetestowanej części zamiennej lub jednostki wymiany jest standardową strategią konserwacji dla zakładów, które nie mogą sobie pozwolić na nieplanowane przestoje w dotkniętym sprzęcie produkcyjnym.
Przemysłowe systemy napędowe — czy to napędy o zmiennej częstotliwości (VFD), falowniki DC-AC, czy falowniki magistrali DC — działają w oparciu o spójną architekturę konwersji mocy. Przychodzący zasilacz AC jest najpierw prostowany do magistrali DC, która magazynuje i stabilizuje energię pośrednią w banku kondensatorów.
Następnie stopień falownika przekształca to napięcie magistrali DC z powrotem w sterowany sygnał wyjściowy AC (lub DC) wymagany przez obciążenie, przy czym częstotliwość, napięcie i przebieg są precyzyjnie kształtowane przez wzorzec przełączania falownika.
Płyta falownika steruje tym procesem przełączania. Jej obwody sterowników bramek tłumaczą niskonapięciowe sygnały sterujące z procesora napędu na impulsy bramkowe o wysokiej mocy, które włączają i wyłączają tranzystory wyjściowe (zazwyczaj IGBT) w dokładnie odpowiednich momentach.
Wzorzec przełączania — generowany przez algorytmy modulacji szerokości impulsu (PWM) działające w procesorze sterującym napędu — określa zarówno napięcie wyjściowe, jak i częstotliwość, a także gładkość wynikającego przebiegu prądu silnika.
Ponieważ płyta falownika bezpośrednio współpracuje między niskonapięciowym obwodem sterującym a stopniem mocy wysokiego napięcia, ma szczególne znaczenie w architekturze bezpieczeństwa napędu.
Płyta zazwyczaj zawiera izolację optyczną między domenami sterowania i mocy, detekcję nasycenia nadprądowego na każdym tranzystorze oraz monitorowanie temperatury powiązane z systemem zarządzania błędami napędu.
Przemysłowe płyty falowników w zastosowaniach o ciągłej pracy podlegają kilku mechanizmom degradacji w ciągu ich żywotności.
Elementy sterowników bramek IGBT ulegają zużyciu w wyniku powtarzających się przejściowych stanów przełączania; kondensatory elektrolityczne na płycie ulegają degradacji pod wpływem ciepła; a połączenia lutowane na elementach dużej mocy mogą rozwijać mikropęknięcia w wyniku powtarzających się cykli rozszerzalności i kurczliwości termicznej.
W praktyce objawy pogorszenia stanu płyty falownika często pojawiają się sporadycznie przed całkowitym uszkodzeniem: fałszywe wyzwolenia nadprądowe bez obserwowalnych zmian obciążenia, alarmy braku równowagi faz lub zwiększony hałas silnika przy pewnych częstotliwościach.
Objawy te zazwyczaj wskazują na sterownik bramki, który traci spójne taktowanie, obwód zabezpieczający z przesuniętymi napięciami progowymi lub tranzystor zbliżający się do końca swojej żywotności.
Gdy te wzorce się pojawiają, wymiana na poziomie płyty, a nie diagnoza na poziomie komponentu, jest najszybszą drogą do przywrócenia sprawności, szczególnie w środowiskach produkcyjnych, gdzie każda godzina przestoju ma bezpośredni koszt.
MC00160783F01 służy jako odpowiednia wymiana płyty typu "jak za jak" w dotkniętych systemach, przywracając pełną wydajność falownika, gdy oryginalna płyta nie nadaje się już do naprawy.
Przemysłowe systemy konwersji mocy i sterowania napędami silnikowymi są wdrażane w szerokim zakresie sektorów, a rodzina płyt falowników Siemens obsługuje zastosowania wszędzie tam, gdzie wymagana jest niezawodna, wysokiej jakości konwersja AC/DC.
Linie produkcyjne z przenośnikami o zmiennej prędkości, systemy pomp i wentylatorów ze sterowaniem cyklem pracy, obrabiarki wymagające precyzyjnego zarządzania prędkością wrzeciona oraz linie przetwórcze z urządzeniami do nawijania lub odwijania sterowanymi momentem obrotowym, to typowe środowiska dla elektroniki napędowej Siemens tej klasy.
Rola płyty w konwersji mocy sprawia, że jest ona istotna wszędzie tam, gdzie działa system napędowy Siemens o dopasowanej architekturze — płyta falownika jest uniwersalnym elementem umożliwiającym podstawową funkcję wyjściową napędu.
P1: Jak potwierdzić, że MC00160783F01 jest właściwą zamienną płytą falownika dla mojego systemu napędowego Siemens?
Sprawdź numer części oryginalnej płyty na sitodruku PCB lub w dokumentacji części zamiennych napędu. Numer części MC00160783F01 powinien znajdować się na etykiecie płyty lub na liście części zamiennych napędu.
Jeśli żadne z powyższych nie jest dostępne, zidentyfikuj pełny numer modelu napędu nadrzędnego i skonsultuj się z dokumentacją części zamiennych Siemens lub z wykwalifikowanym dystrybutorem serwisowym, aby potwierdzić właściwy numer części płyty przed złożeniem zamówienia.
P2: Czy płytę falownika można wymienić w terenie, czy wymaga to specjalisty?
Sama wymiana płyty — fizyczne usunięcie uszkodzonej płyty i zainstalowanie zamiennika — jest w zasięgu kompetentnego technika konserwacji napędów, który przeszedł szkolenie z zakresu sprzętu napędowego Siemens.
Procedura wymaga blokady/oznaczenia napędu, rozładowania kondensatorów magistrali DC (które przechowują śmiertelne napięcie po odłączeniu zasilania sieciowego — zawsze należy odczekać określony czas rozładowania), środków ostrożności ESD podczas obchodzenia się z płytą oraz odpowiedniego momentu dokręcenia elementów mocujących i złączy.
Weryfikacja uruchomienia po wymianie powinna potwierdzić, że napęd uruchamia się bez błędów i pracuje z obciążeniem przez normalny cykl pracy przed powrotem do produkcji.
P3: Jaki jest typowy tryb awarii, który wymaga wymiany płyty falownika, zamiast wymiany całego napędu?
Wymiana na poziomie płyty jest odpowiednia, gdy elektronika sterująca napędu (interfejs operatora, pamięć parametrów, moduły komunikacyjne) działa poprawnie, a diagnostyka błędów wskazuje na stopień wyjściowy konwersji mocy.
Błędy nadprądowe pojawiające się przy obciążeniu, błędy braku równowagi faz lub błędy nasycenia tranzystorów wyjściowych wskazują na stopień falownika. Jeśli błąd pochodzi z elektroniki sterującej, interfejsów komunikacyjnych lub sekcji zasilania, dotyczy to innych płyt.
Systematyczna diagnostyka błędów zgodnie z procedurą rozwiązywania problemów Siemens dla danego modelu napędu potwierdza przyczynę źródłową przed przystąpieniem do jakiejkolwiek wymiany płyty.
P4: Czy po wymianie samej płyty falownika konieczna jest rekonfiguracja parametrów?
W większości architektur napędów Siemens parametry silnika i aplikacji są przechowywane na płycie sterującej lub w pamięci nieulotnej jednostki sterującej — a nie na samej płycie falownika.
Wymiana samej płyty falownika zazwyczaj nie wymaga ponownego wprowadzania parametrów, ponieważ płyta falownika nie zawiera pamięci parametrów.
Jednakże, napęd powinien zostać włączony, a zestaw parametrów zweryfikowany jako nienaruszony przed powrotem do produkcji, a krótki test funkcjonalny powinien potwierdzić normalne działanie.
P5: Jak należy przechowywać płytę MC00160783F01 jako zapasową przed użyciem?
Płyty falowników zawierają elementy wrażliwe na wyładowania elektrostatyczne (ESD) i powinny być przechowywane w oryginalnym opakowaniu ochronnym ESD lub w równoważnych torbach antystatycznych z barierą wilgoci.
Temperatura przechowywania powinna mieścić się w zakresie określonym dla komponentów elektronicznych — zazwyczaj od −25°C do +70°C — w suchym, czystym środowisku, z dala od bezpośredniego światła słonecznego.
Unikać przechowywania płyty w miejscach narażonych na ekstremalne temperatury, kondensację lub wibracje mechaniczne.
Oznaczyć datę przechowywania; kondensatory elektrolityczne na płytach przechowywanych dłużej niż dwa lata mogą wymagać reformowania przed oddaniem płyty do użytku.
