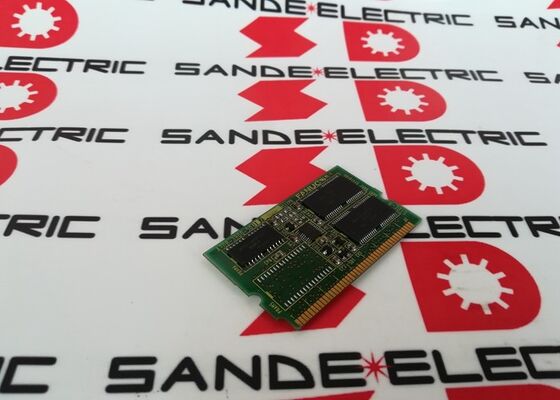

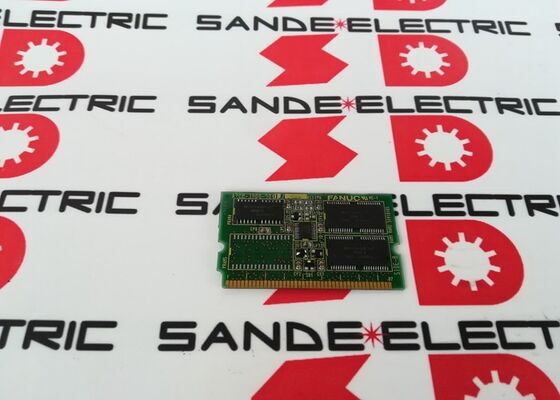

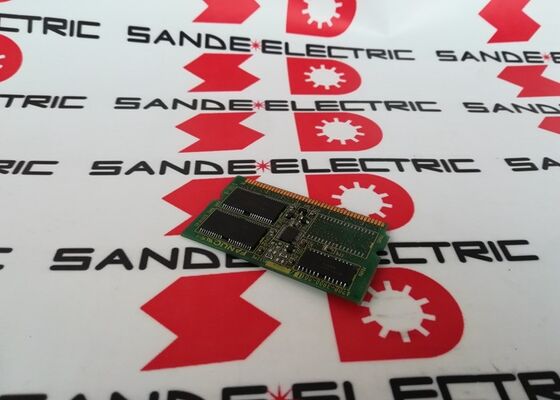

USED Fanuc A20B-3900-0041 Karta pamięci Płyty obwodne A20B39000041 A2OB-39OO-OO41

A20B-3900-0041 FANUC i-Series 8MB DRAM Memory Module 16i / 18i / 20i / 21i / DIMM Plug-In / A20B-3900 Series

Moduły pamięci typu "plug-in" dla urządzeń CNC serii i

Seria A20B-3900 to rodzina modułów pamięci plug-in firmy FANUC dla platformy CNC serii i.Te kompaktowe płyty w formacie DIMM dodają specyficzne zasoby pamięci do CPU i architektury pamięci centralnej CNC:

Z modułów:Moduły pamięci flash ROM przechowujące oprogramowanie systemowe i programy opcjonalne.

Moduły DRAM:Dynamiczna pamięć RAM zapewniająca dodatkową pamięć roboczą dla procesora CNC.

Moduły te podłączane są bezpośrednio do płyty głównej CNC małe, samodzielne płyty, które przesuwają się do określonych pozycji złącza wraz z kartą CPU i innymi modułami funkcjonalnymi.

Główne specyfikacje

A20B-8100-0135 Konfiguracja gdzie znajduje się ten moduł

Fixtech.com potwierdza, że A20B-3900-0041 łączy się z kartą A20B-3300-0050 w płytce głównej A20B-8100-0135. Kompletna konfiguracja A20B-8100-0135 (FANUC 18i-A LCD Mounted Main PCB) obejmuje:

Zawieszenie między nawiasami "A20B-3300-0050 ((A20B-3900-0041) " wskazuje, że moduł DRAM podłącza się lub łączy się bezpośrednio z kartą CPU.

Scenariusze zastosowania

awaria pamięci DRAM serii i:FANUC 18i-A CNC wywołuje alarmy o błędach pamięci lub nie uruchamia się w wyniku awarii POST (Power-On Self Test) wynikającej z wadliwej pamięci DRAM.Pojazd CNC zakończył się normalnie..

Rozszerzenie lub odświeżenie pamięci CNC:Starszy FANUC 16i CNC przechodzi aktualizację serwisową.

Częste pytania

P1: Czy A20B-3900-0041 jest modułem DRAM czy FROM?

"Moduł pamięci DRAM Dimm / 8MB pamięci dla urządzeń sterujących Fanuc 16i, 18i, 20i i 21i". Jest to moduł DRAM (lotnią pamięć roboczą) nie FROM (nielotnią pamięć flash ROM).A20B-3900-0014 jest oddzielnym modułem FROM dla podobnej platformy serii i.

P2: Czy wymiana A20B-3900-0041 wpływa na zapisane parametry lub programy CNC?

Jako DRAM, A20B-3900-0041 jest niestabilny, traci swoją zawartość za każdym razem, gdy zasilanie CNC jest wyłączone. Parametry i programy CNC są przechowywane w baterii wspieranej SRAM (oddzielny moduł) lub FROM.Wymiana modułu DRAM nie wpływa na trwałe dane CNC.

P3: Czy A20B-3900-0041 można przetestować przed instalacją?

Podobnie jak każde urządzenie DRAM, A20B-3900-0041 wymaga systemu hosta, aby przetestować, że potrzebne są adresy, dane i sygnały sterowania z karty CPU.

P4: Jakie objawy awarii wskazują na A20B-3900-0041 jako na usterkę?

niewydolność CNC do zakończenia POST (Power-On Self Test), alarmy błędu parytetu pamięci,lub losowe przywracanie CNC, które korelują z temperaturą pracy CNC (ciepłe ogniwa DRAM nie działają pod obciążeniem termicznym) wskazują podejrzany moduł DRAMTest pamięci POST CNC wykonuje specjalne ćwiczenia DRAM podczas uruchamiania. Alarm błędu pamięci POST wskazuje bezpośrednio na moduł DRAM.
