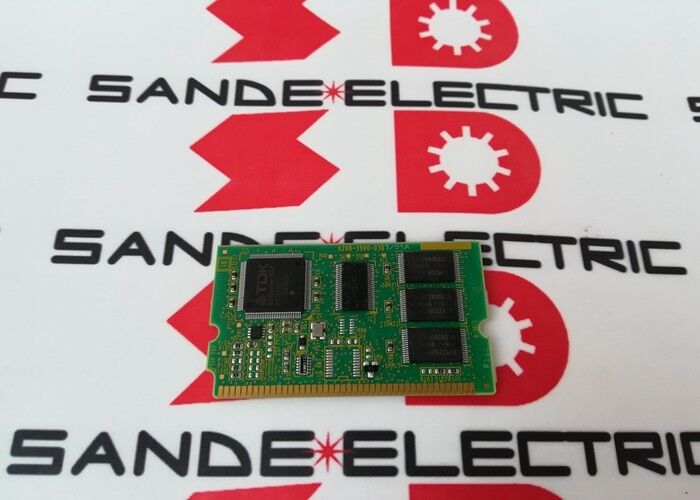

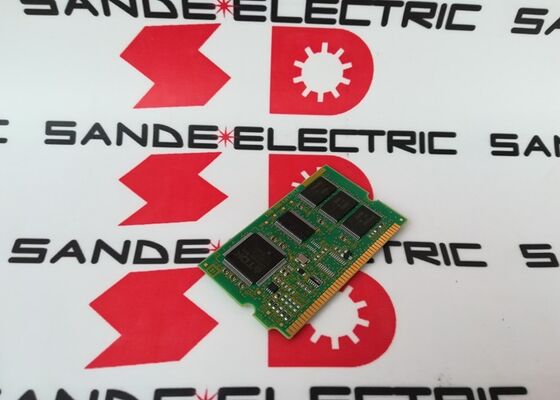

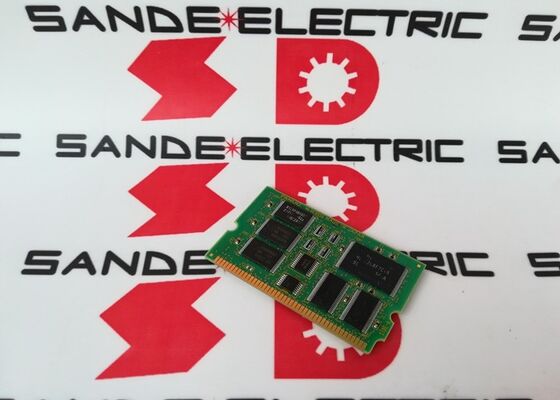

Nowe płyty PCB Fanuc A20B-3900-0303 A20B39000303 A2OB-39OO-O3O3

A20B-3900-0303 | Moduł pamięci FANUC FROM/SRAM — połączenie Flash ROM i SRAM / karta pamięci CNC / seria A20B-3900

FROM + SRAM — dwie technologie pamięci, jeden moduł

A20B-3900-0303 łączy dwa zasadniczo różne typy pamięci w jednym module wtykowym:

OD (pamięć Flash tylko do odczytu):Pamięć nieulotna, która trwale przechowuje swoją zawartość bez zasilania lub podtrzymania bateryjnego. FROM przechowuje podstawowe oprogramowanie CNC — jądro systemu operacyjnego, oprogramowanie układowe sterowania ruchem, program drabinkowy PMC, oprogramowanie opcjonalne i programy makr. Ta zawartość przetrwa cykle zasilania i awarie baterii bez strat. Aktualizacja FROM wymaga celowej operacji zapisu przy użyciu modułu ładującego oprogramowania FANUC w trybie rozruchu.

SRAM (statyczna pamięć o dostępie swobodnym):Szybka pamięć ulotna używana do przechowywania danych operacyjnych podczas wykonywania CNC — tabele korekcji narzędzi, układy współrzędnych roboczych, makrozmienne i inne często używane dane. W przeciwieństwie do modułów CMOS RAM używanych w starszych generacjach CNC, pamięć SRAM w modułach A20B-3900 nie wymaga podtrzymania bateryjnego, ponieważ pamięć FROM CNC przechowuje już podstawowe dane konfiguracyjne.

Kluczowe informacje o produkcie

Co jest przechowywane w FROM

Sekcja FROM A20B-3900-0303 przechowuje:

Oprogramowanie systemu CNC:Jądro operacyjne CNC FANUC — oprogramowanie działające w czasie rzeczywistym, które zarządza interpolacją osi, wykonywaniem PMC, wyświetlaczem operatora i wszystkimi funkcjami CNC. To oprogramowanie jest dostarczane przez firmę FANUC i nie może być modyfikowane przez użytkownika końcowego.

Oprogramowanie opcjonalne:Licencjonowane funkcje opcjonalne CNC (np. zaawansowane sterowanie konturem, sterowanie AI, gwintowanie sztywne, programowanie konwersacyjne) — przechowywane w FROM jako osobne moduły oprogramowania, które są aktywne po zarejestrowaniu odpowiedniej licencji opcji.

Program drabinkowy PMC:Logika sekwencji PLC obrabiarki — zarządzanie zmianami narzędzi, chłodziwem, blokadami drzwi i całą automatyzacją maszyny. Przechowywane w FROM w celu nieulotnego przechowywania.

Programy makro (O9000–O9999):Niestandardowe programy makr i definicje cykli standardowych instalowane na poziomie maszyny — przechowywane w FROM w celu zapewnienia niezawodnej trwałości.

Scenariusze zastosowań

Z usterki modułu:W systemie CNC FANUC występują błędy podczas uruchamiania systemu, losowe błędy sumy kontrolnej FROM lub objawy uszkodzenia oprogramowania. Po wyeliminowaniu usterek w zasilaniu identyfikowany jest moduł A20B-3900-0303 FROM/SRAM. Wymiana wymaga całkowitego przeładowania FROM, a następnie przywrócenia parametrów i programu z kopii zapasowej.

Przebudowa systemu CNC:Jednostka sterująca CNC FANUC została przebudowana i wyposażona w nowy sprzęt pamięci. A20B-3900-0303 jest instalowany pusty — wszystkie pliki oprogramowania, parametry i programy FROM są ładowane z pełnego zestawu kopii zapasowych maszyny.

Często zadawane pytania

P1: Dlaczego po wymianie A20B-3900-0303 należy ponownie załadować wszystkie pliki, parametry i programy FROM?

Sekcja FROM modułu przechowuje oprogramowanie systemowe CNC i drabinkę PMC — nie są one przechowywane w żadnym innym miejscu w jednostce sterującej CNC. Sekcja SRAM przechowuje dane operacyjne. Nowy lub zamienny A20B-3900-0303 zaczyna się pusty — zarówno FROM, jak i SRAM są puste. Bez załadowania plików FROM nie można uruchomić systemu CNC. Bez przywrócenia parametrów i programów, CNC nie może działać poprawnie nawet po załadowaniu FROM. Kompletna, zweryfikowana kopia zapasowa wszystkich tych zestawów danych jest niezbędna przed jakąkolwiek wymianą modułu FROM.

P2: Jakie narzędzia do tworzenia kopii zapasowych są potrzebne do zapisywania i przywracania danych A20B-3900-0303?

Kopie zapasowe plików FROM są tworzone przy użyciu ekranu BOOT firmy FANUC lub modułu ładującego oprogramowanie CNC — zazwyczaj na komputerze PC za pośrednictwem sieci Ethernet lub karty CF. Kopie zapasowe parametrów i programów są tworzone na ekranie ustawień SYSTEM systemu CNC przy użyciu interfejsu szeregowego RS-232, Ethernet lub karty pamięci. W przypadku systemów serii 30i/31i/32i (platform docelowych dla modułów A20B-3900-030x) komunikacja FANUC FOCAS2 oparta na sieci Ethernet zapewnia najbardziej niezawodną metodę tworzenia kopii zapasowych dużych danych.

P3: Czy A20B-3900-0303 jest wymienny z A20B-3900-0298 (32MB Z / 2MB SRAM)?

Nie koniecznie. Różne warianty rodziny A20B-3900-030x mają różną pojemność SRAM i mogą obsługiwać różne konfiguracje opcji CNC. Specyfikacja sprzętowa CNC określa, który wariant modułu FROM/SRAM jest poprawny — zamontowanie modułu o niewłaściwej pojemności SRAM powoduje błędy konfiguracji pamięci CNC. Potwierdź wymagany numer części z etykiety zainstalowanego modułu i odpowiedniej dokumentacji sprzętu FANUC.

P4: Co oznacza „Wymagana wymiana rdzenia” w przypadku A20B-3900-0303?

Wymiana rdzenia oznacza, że ​​polityka dostawcy dotycząca wymiany wymaga zwrotu starego modułu przy zakupie zamiennika — zwrócony moduł (rdzeniowy) jest odnawiany i zwracany do magazynu. Ta polityka jest wspólna dla modułów pamięci FANUC. Wymogiem technicznym ze strony użytkownika jest zapewnienie dostępności starego modułu do wymiany zwrotnej jako warunek transakcji.

P5: Jeśli system CNC uruchamia się pomyślnie, ale wyświetla błędy parametrów, czy A20B-3900-0303 uległ awarii?

Nie koniecznie. Pomyślny rozruch z błędami parametrów oznacza, że ​​sekcja FROM (zawierająca oprogramowanie systemowe) działa, ale sekcja parametrów/danych została uszkodzona lub wyczyszczona. Może się to zdarzyć po: wymianie modułu FROM (parametry nie zostały jeszcze przeładowane), zdarzeniu utraty pamięci związanej z baterią (jeśli dotyczy konkretnego typu modułu) lub ręcznym kasowaniu pamięci. Załaduj prawidłowe parametry z kopii zapasowej przed stwierdzeniem awarii modułu.
