Uesd 6FC5210-0DF02-0AA0 6FC52100DF020AA0 6FC521O-ODFO2-OAAO

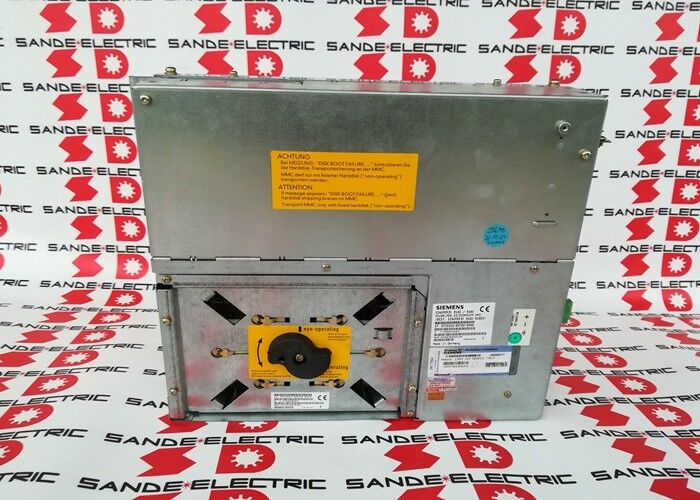

Siemens 6FC5210-0DF02-0AA0 SINUMERIK 810D / 840D PCU50 Panel Control Unit Pentium II / Windows NT4.0

Numer części:6FC5210-0DF02-0AA0

Producent:Siemens AG (Niemcy)

Rodzaj produktu:PCU50 ¢ Panel Control Unit (jednostka sterująca)

Okno operatora do maszyny

6FC5210-0DF02-0AA0 jest PCU50 (Panel Control Unit) dla systemów CNC Siemens SINUMERIK 810D i 840D.Jest to platforma obliczeniowa za interfejsem operatora jednostka, która uruchamia oprogramowanie HMI Advanced, oddaje wyświetlacz CNC, przetwarza dane użytkownika i komunikuje się z NCU (numerical control unit) w celu koordynacji operacji maszyny.

W architekturze SINUMERIK PCU50 znajduje się pomiędzy panelem operatora (klawiaturą i wyświetlaczem) a NCU. NCU obsługuje obliczenia sterowania CNC w czasie rzeczywistym.PCU50 obsługuje interfejs ludzki, wprowadzenie obrazu narzędzia, wyświetlanie parametrów maszyny i edycja programu.

Procesor Pentium II / 333 MHz i 128 MB pamięci RAM umieszczają ten urządzenie w późnych latach 90. do początku 2000 roku generacji SINUMERIK 840D.który jest oprogramowaniem interfejsu operatora Siemens dla systemów 840D (konfiguracja systemu operacyjnego: BS003). Wnętrze obudowy PCU50 zawiera dysk twardy, zamontowany na płytce antywibracyjnej, skłonnej do awarii części na starszych urządzeniach, które można rozwiązać za pomocą zestawów SSD lub flash.

Zaawansowana konfiguracja HMI i oprogramowania

HMI Advanced to pakiet oprogramowania operatora firmy Siemens dla SINUMERIK 840D. Zapewnia standardowy interfejs operatora CNC: wybór i edycję programów, zarządzanie narzędziami, wyświetlanie parametrów maszyny,zarządzanie alarmamiWersja oprogramowania na zainstalowanym PCU50 musi odpowiadać wersji oprogramowania systemowego NCU.Niezgodne wersje oprogramowania HMI i NCU powodują błędy interfejsu i mogą uniemożliwiać prawidłową komunikację z operatorem.

W przypadku wymiany PCU50 konfiguracja oprogramowania HMI i parametry napędu określone na poziomie HMI .

Główne specyfikacje

Częste pytania

P1: Wyświetlacz SINUMERIK 840D jest pusty lub zamrożony. NCU działa (napędy osi są w trybie online). Czy przyczyną jest PCU50?

Funkcjonujące urządzenie NC z pustym lub zamrożonym wyświetlaczem HMI jest klasycznym przykładem uszkodzonego urządzenia PCU50.Jeśli NC działa normalnie i tylko HMI nie odpowiada, PCU50 uległ awarii, zazwyczaj dysk twardy, partycja startowa systemu Windows NT lub wewnętrzne zasilanie PCU50.

P2: PCU50 uruchamia system Windows NT, ale HMI Advanced nie uruchamia się lub wyświetla błąd.

PCU50, który uruchamia się do systemu Windows, ale nie uruchamia HMI Advanced, zwykle wskazuje na uszkodzoną instalację HMI,nieprawidłowe połączenie łączności NCU (kontroluj połączenie MPI lub PROFIBUS między PCU a NCU), lub niezgodność wersji oprogramowania między HMI a NCU. Sprawdź połączenie NCU najpierw HMI Advanced wymaga aktywnej komunikacji NCU do inicjalizacji.

P3: dysk twardy PCU50 jest uszkodzony. Czy można go wymienić bez utraty konfiguracji maszyny?

Dysk twardy zawiera instalację systemu Windows NT, oprogramowanie HMI Advanced oraz wszystkie cykle i konfiguracje specyficzne dla maszyny.Przed każdą pracą na dysku twardym należy wykonać kopię zapasową albo pełnego obrazu dysku lub kopii zapasowej specyficznej dla SINUMERIK za pośrednictwem narzędzi PCU-FLASH lub archiwizacji SiemensBez kopii zapasowej dane dotyczące maszyny są utracone i muszą być odtworzone z dokumentacji MTB.Zestawy aktualizacji SSD lub CompactFlash są dostępne do zastąpienia obracającego się dysku twardego pamięcią pamięci masowej.

P4: Czy można wykorzystać zamiennik 6FC5210-0DF02-0AA0 z innej maszyny?

Sprzęt PCU50 nie jest specyficzny dla maszyny, ale konfiguracja oprogramowania jest.Zanim będzie mógł obsługiwać nową maszynęNigdy nie uruchamiaj maszyny z konfiguracją HMI innej maszyny bez potwierdzenia wszystkich parametrów.

P5: Jaki jest obecny odpowiednik Siemens dla modernizacji systemu SINUMERIK 840D?

SINUMERIK 840D sl (Solution Line) z PCU50.5 lub zintegrowane jednostki NCU 7x0 z HMI sl są równoważnymi systemami wytwarzania prądu.Migracja z 840D na 840D sl jest kompletną wymianą systemu sterowaniaW celu oceny migracji należy skonsultować się z producentem narzędzi maszynowych lub partnerem serwisowym Siemens.
