Fanuc Servo Card A20B-2100-0133 lub A20B21000133/05B - używane i nowe

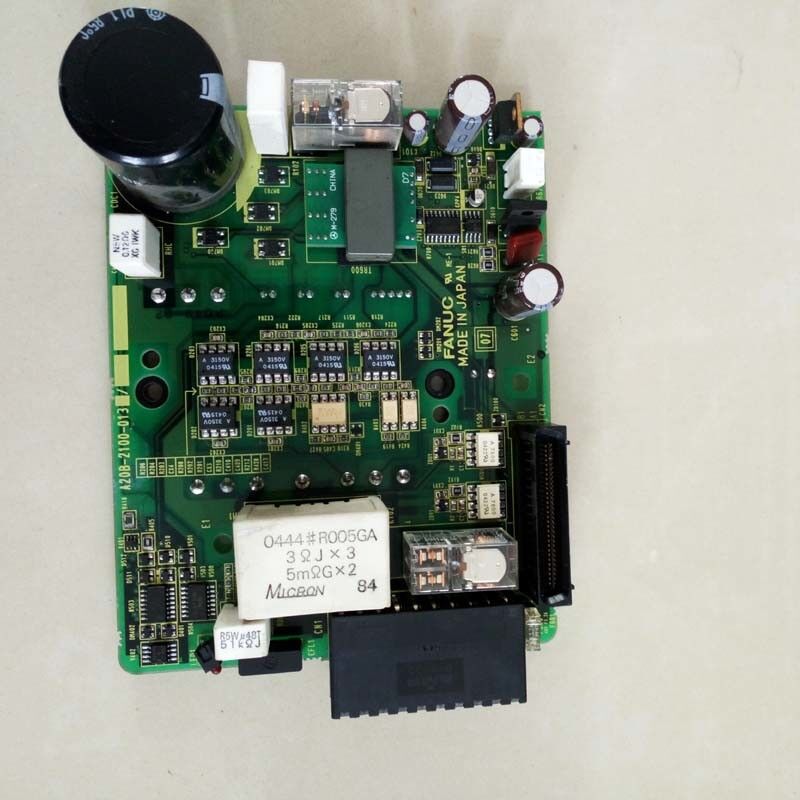

A20B-2100-0133 | Płytka drukowana napędu serii FANUC A20B-2100 — Systemy serwo i napędu wrzeciona CNC / Część zamienna

A20B-2100 — rodzina płytek drukowanych zorientowanych na napęd

Seria A20B-2100 obejmuje szeroką gamę płytek drukowanych stosowanych w modułach wzmacniaczy serwo, modułach wzmacniaczy wrzecionowych i modułach zasilania firmy FANUC. W przeciwieństwie do serii A20B-2101, która koncentruje się na płytkach logiki sterującej, seria A20B-2100 obejmuje również płytki PCB stopnia mocy — płytki, które działają w pobliżu wysokoprądowych urządzeń przełączających i sprzętu szyny DC.

Kluczowi przedstawiciele tej serii ilustrują zakres funkcjonalny:

• Płytki PCB serwonapędów SVM:Płytki do modułów serwowzmacniaczy z interfejsem FSSB, w tym klasy A20B-2100-0251 i A20B-2100-0260 dla dwu- i trzyosiowych konfiguracji SVM.
• Płytki modułu zasilacza:Obejmuje klasy A20B-2100-0390 i A20B-2100-0391 obsługujące moduły zasilaczy serii Alpha-i PS o mocy znamionowej od 5,5 kW do 100 kW.
• Płyty sterujące napędem wrzeciona:W tym klasa A20B-2100-0800 do sterowania modułem wrzeciona Alpha-i SPMC.

A20B-2100-0133 to specjalna płytka w tej serii, spełniająca funkcję napędową, dla której została zaprojektowana i wyprodukowana.

Kluczowe informacje o produkcie

Płytki drukowane napędu — warstwa robocza między logiką a mocą

W module serwa lub wzmacniacza wrzeciona FANUC stos PCB pełni różne funkcje w różnych warstwach. Seria A20B-2100 zajmuje krytyczną warstwę pośrednią:

Płyty sterujące (seria A20B-2101):Otrzymuj polecenia osi z CNC, uruchamiaj bieżący algorytm sterowania i wysyłaj sygnały bramki. Płyty te obsługują sygnały cyfrowe i stosunkowo małą moc.

Płyty napędowe/zasilające (seria A20B-2100):Interfejs pomiędzy płytą sterującą a wysokoprądowymi urządzeniami przełączającymi IGBT. Płytki te przenoszą sygnały sterujące bramką do tranzystorów mocy, zarządzają sygnałami sprzężenia zwrotnego prądu z czujników prądowych, realizują wyzwalacze zabezpieczające na poziomie sprzętowym, a w niektórych wariantach obsługują funkcje konwersji mocy czynnej.

Układ A20B-2100-0133 działa na tym poziomie płyty sterującej — przekształcając polecenia płyty sterującej na precyzyjne taktowanie bramki, potrzebne urządzeniom zasilającym do wytworzenia regulowanego prądu silnika.

Scenariusze zastosowań

Usterka płyty zasilania modułu napędowego:Moduł serwa lub wrzeciona generuje alarm przetężenia, który pojawia się natychmiast po włączeniu napędu. Prąd w obwodzie silnika w tym momencie potwierdza, że ​​płyta sterująca wysyła sygnały bramki, ale sygnał wyjściowy jest nieprawidłowy. Płyta napędowa A20B-2100-0133 jest identyfikowana jako usterka. Wymiana płytki przywraca prawidłowe zachowanie wyjścia.

Planowana konserwacja napędu:Zakład przeprowadzający planowe remonty wysokoobrotowych modułów napędowych Alpha-i zastępuje A20B-2100-0133 w ramach programu odświeżania PCB napędu, resetując żywotność płyty przed awarią związaną ze starzeniem się.

Często zadawane pytania

P1: Jak ustalić, czy A20B-2100-0133 lub płyta sterująca (seria A20B-2101) uległy awarii?

Uszkodzona płyta napędowa A20B-2100 zwykle powoduje objawy na wyjściu zasilania — przetężenie, asymetryczne wyjście lub zadziałanie zabezpieczeń sprzętowych. Uszkodzona płyta sterująca A20B-2101 zazwyczaj powoduje objawy komunikacyjne lub logiczne — błędy komunikacji FSSB, nieosiągnięcie gotowości napędu bez błędów wyjściowych lub błędną reakcję na polecenia. Objawy usterek wskazujące najpierw na stopień wyjściowy – zwłaszcza alarmy uruchamiające się pod obciążeniem, ale nie podczas testów niskoprądowych – wskazują na A20B-2100-0133.

P2: Czy wymiana A20B-2100-0133 wymaga zmiany parametrów serwa?

Nie. Parametry serwa i wrzeciona są przechowywane w głównej pamięci parametrów CNC, a nie na płytkach drukowanych napędu. Wymiana A20B-2100-0133 nie powoduje zmiany żadnych parametrów CNC. Po zamontowaniu i włączeniu systemu napęd powinien ponownie nawiązać normalną komunikację z CNC i wznowić pracę z istniejącym zestawem parametrów. Przed powrotem do pełnej produkcji sprawdź przy niskiej prędkości.

P3: Czy A20B-2100-0133 jest kompatybilny z określonymi wartościami znamionowymi prądu modułu napędowego, czy też jest używany w szerokim zakresie?

Płytki drukowane przemienników serii A20B-2100 są często wspólne dla różnych wartości znamionowych prądu w rodzinie modułów — urządzenia zasilające zmieniają się wraz z prądem znamionowym, ale logika płyty sterującej i sterującej pozostaje taka sama w całym zakresie. Przed złożeniem zamówienia sprawdź konkretny model modułu z tabliczki znamionowej przemiennika i porównaj go z listą części zamiennych, aby sprawdzić, czy A20B-2100-0133 obejmuje parametry znamionowe zainstalowanego modułu.

P4: Jakie kroki bezpieczeństwa należy zastosować przed uzyskaniem dostępu do A20B-2100-0133 wewnątrz modułu napędowego?

Szyna DC modułu napędowego utrzymuje niebezpieczne napięcie po odłączeniu zasilania sieciowego. Przed otwarciem obudowy modułu należy odczekać czas rozładowania kondensatora określony w instrukcji konserwacji FANUC dla odpowiedniego modułu lub potwierdzić za pomocą skalibrowanego woltomierza prądu stałego, że szyna znajduje się poniżej bezpiecznego progu. A20B-2100-0133 działa przy poziomach napięcia magistrali podczas normalnej pracy; zapewnienie całkowitego rozładowania autobusu jest niepodlegającym negocjacjom wymogiem bezpieczeństwa.

P5: Czy A20B-2100-0133 można naprawić zamiast wymienić?

Naprawy na poziomie komponentów płytek PCB napędów FANUC oferowane są przez specjalistyczne centra serwisowe. W przypadku rodziny płytek napędowych A20B-2100 naprawa jest technicznie możliwa, jeśli awaria dotyczy dyskretnych komponentów, takich jak układy scalone sterownika bramki, rezystory wykrywające prąd lub elementy zabezpieczające. W przypadku maszyn o krytycznym znaczeniu dla produkcji, gdzie czas realizacji jest krytyczny, wymiana „płytka po płytce” na A20B-2100-0133 jest zazwyczaj szybsza niż naprawa. Obie opcje są ważne w zależności od pilności i budżetu aplikacji.
