A350-2002-T324 Fanuc Płyty obwodowe

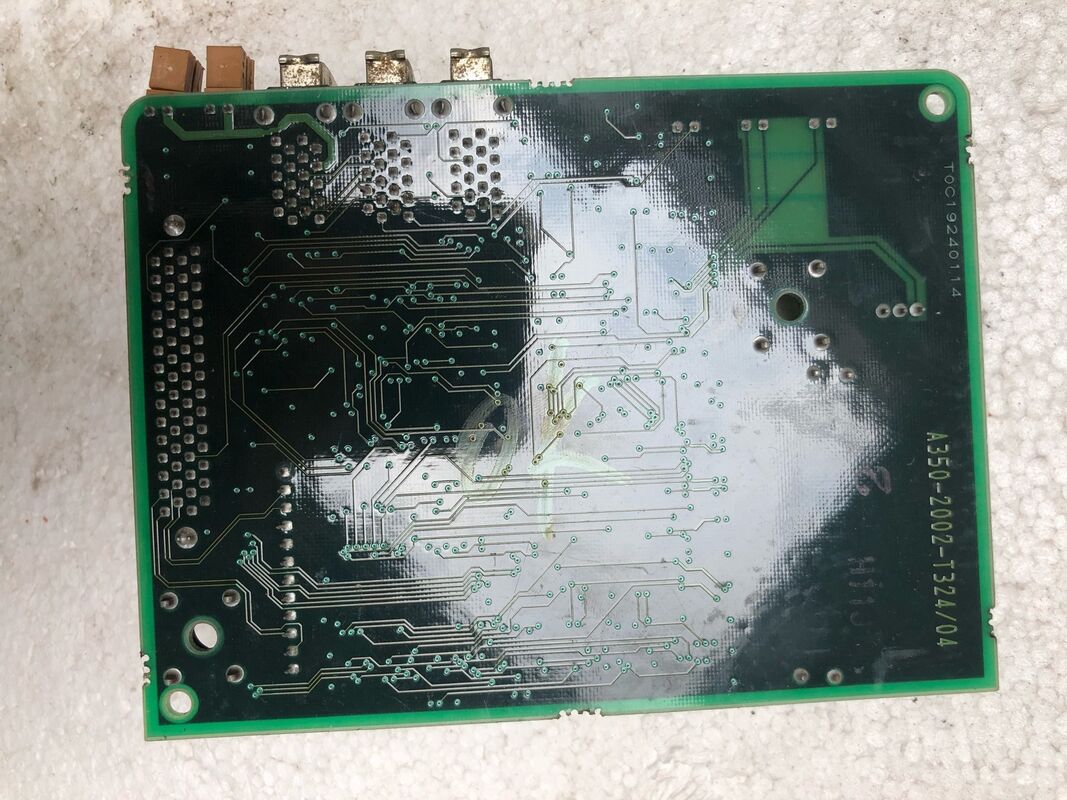

A350-2002-T324 | Numer produkcyjny płytki PCB FANUC A350 — A20B-2002 Rodzina kart we/wy i interfejsu / PCB panelu operatora CNC

A350-2002 — Identyfikator producenta płyt A20B-2002

Podobnie jak numery produkcyjne A350-2101-Txxx odpowiadają płytom napędowym A20B-2101,A350-2002-Txxxnumery identyfikują tablice wA20B-2002serial komercyjny. Seria A20B-2002 obejmuje szeroką gamę interfejsów CNC i kart we/wy, które znajdują się pomiędzy sterownikiem CNC a komponentami maszyny skierowanymi w stronę operatora.

A350-2002-T324 to etykieta produkcyjna dla konkretnej płyty z tej rodziny. Jego przyrostek T324 jest identyfikatorem wersji rysunku w serii produkcyjnej A350-2002.

Kluczowe informacje o produkcie

Rodzina płytek A20B-2002 — wejścia/wyjścia, płyta montażowa i interfejs operatora

Seria A20B-2002 spełnia wiele funkcji w systemach sterowania CNC FANUC:

Płyty we/wy panelu operatora:Do najbardziej rozpoznawalnych produktów z tej serii należą karty we/wy panelu operatorskiego 48DI/32DO — w tym A20B-2002-0520 (z interfejsem MPG) i A20B-2002-0521 (bez MPG). Płytki te znajdują się pomiędzy fizycznymi elementami sterującymi operatora (przyciskami, przełącznikami, lampkami kontrolnymi) a modułem PMC systemu CNC i obsługują 48 wejść cyfrowych z przełączników na panelu i 32 wyjścia cyfrowe do lampek panelu za pośrednictwem magistrali szeregowej I/O Link.

Płyty montażowe i interfejsy do montażu w szafie:Inne płytki z tej serii służą jako płytki PCB dla zespołów szaf sterujących CNC, zapewniając infrastrukturę magistrali dla wielogniazdowych zespołów kart CNC. Płyty te fizycznie łączą wiele kart modułów w tym samym stojaku za pośrednictwem współdzielonej magistrali płyty montażowej.

Moduły interfejsu:Dodatkowe warianty A20B-2002 zapewniają wyspecjalizowane funkcje interfejsu — takie jak jednostki przyłączeniowe MPG i moduły komunikacyjne panelu operatora — które rozszerzają łączność systemu CNC z urządzeniami na panelu maszyny.

Numer produkcyjny A350-2002-T324 jest przypisany do jednej konkretnej płytki w tej rodzinie funkcjonalnej.

Scenariusze zastosowań

Błąd we/wy panelu operatora:W systemie CNC serii i obserwuje się losowe zachowanie panelu operatora — określone przyciski nie reagują, lampki kontrolne nie świecą się prawidłowo. Usterka na poziomie płyty jest przypisywana do A350-2002-T324. Wymiana płytki przywraca pełną funkcjonalność wejść/wyjść panelu operatora.

Identyfikacja płytki interfejsu panelu:Podczas konserwacji technik identyfikuje A350-2002-T324 na podstawie etykiety płyty głównej podczas kontroli jednostki sterującej CNC. Porównanie tego numeru fabrycznego z dokumentacją serwisową potwierdza działanie płytki i prawidłową wymianę.

Często zadawane pytania

P1: W jaki sposób łącze I/O łączy A350-2002-T324 z systemem CNC?

Płyty z rodziny A20B-2002 komunikują się z systemem CNC za pośrednictwem łącza I/O FANUC — szybkiego protokołu szeregowego, który łączy jednostki we/wy i płyty panelu operatora z systemem PMC systemu CNC za pomocą pojedynczej skrętki (lub światłowodu). Główny moduł I/O Link znajduje się w systemie CNC; A350-2002-T324 (lub jego odpowiednik A20B-2002) jest węzłem podrzędnym. Wszystkie 48 stanów wejściowych i 32 polecenia wyjściowe są przesyłane w każdym cyklu skanowania łącza I/O. Eliminuje to potrzebę indywidualnych połączeń przewodowych między każdym przełącznikiem i lampą a systemem CNC.

P2: Jaka jest różnica między numerem A350-2002-T324 a komercyjnym numerem A20B-2002-xxxx?

A350-2002-T324 to numer produkcyjny PCB — odnośnik do wewnętrznego rysunku produkcyjnego firmy FANUC wydrukowany na płytce. A20B-2002-xxxx to komercyjny numer zamówienia używany przy zakupach i instrukcjach konserwacji. Obydwa odniesienia identyfikują tę samą fizyczną płytkę PCB. Numer fabryczny odczytuje się z etykiety płyty; numer handlowy znajduje się na listach części zamiennych i w dokumentacji zakupu.

P3: Czy można wymienić płytę A350-2002 bez aktualizacji programu PMC CNC?

Tak. Program drabinkowy PMC adresuje wejścia/wyjścia za pomocą adresu łącza wejścia/wyjścia, a nie konkretnej wersji sprzętowej płyty. Wymiana uszkodzonego modułu A350-2002-T324 na prawidłowo skonfigurowaną kartę zamienną o tym samym adresie łącza we/wy przywraca przejrzystą komunikację we/wy modułu PMC. Aby wymienić płytkę na identyczną, nie są potrzebne żadne zmiany w programie PMC.

P4: Ile płytek A350-2002 (A20B-2002) można podłączyć w jednym systemie CNC?

Łącze we/wy obsługuje wiele węzłów podrzędnych w konfiguracji łańcuchowej. Maksymalna liczba węzłów zależy od przepustowości łącza we/wy systemu CNC — każdy węzeł zajmuje określoną liczbę adresów łączy we/wy. W przypadku większości systemów CNC serii i złącze I/O obsługuje wystarczającą liczbę węzłów, aby pomieścić wiele płytek panelu operatora wraz z modułami we/wy dla wejść/wyjść maszyny, szafą zasilająco-magnetyczną i innymi interfejsami peryferyjnymi.

P5: Czy wymiana A350-2002-T324 wymaga rekonfiguracji adresu łącza we/wy?

Tylko jeśli karta zamienna jest skonfigurowana z innym adresem węzła łącza we/wy niż uszkodzona płyta. Standardowa wymiana na identycznie skonfigurowaną kartę pod tym samym adresem nie wymaga ponownej konfiguracji — PMC automatycznie wznawia komunikację po włączeniu zasilania karty. Jeśli płyta zamienna ma inną konfigurację adresów, należy zaktualizować ustawienia parametrów łącza we/wy systemu CNC, aby były zgodne. Przed zamontowaniem zamiennika sprawdź konfigurację adresów w dokumentacji elektrycznej maszyny.
