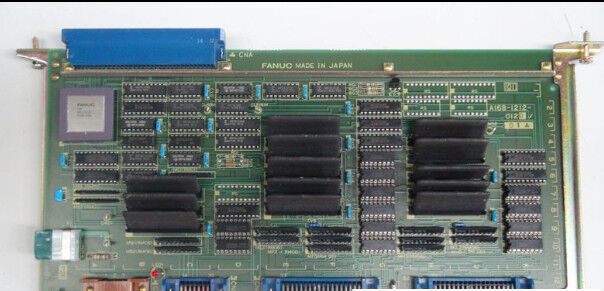

A16B-1212-0120 | Płytka PCB DI/DO I/O FANUC Robot RG Control — karta interfejsu cyfrowego wejścia/wyjścia/zapasowy kontroler robota

DI/DO — język pomiędzy robotem a jego światem

Robot przemysłowy nie działa w izolacji. Stale współdziała z otaczającymi go maszynami, osprzętem, przenośnikami i systemami bezpieczeństwa. W każdej z tych interakcji pośredniczą sygnały cyfrowe:

Wejścia cyfrowe (DI):Sygnały docierające do sterownika robota ze świata zewnętrznego — czujnik efektora końcowego potwierdzający uchwycenie części, czujnik położenia przenośnika wskazujący, że paleta jest gotowa, wyłącznik drzwi ochronnych potwierdzający, że komora jest czysta, sygnał blokady z maszyny poprzedzającej.

Wyjścia cyfrowe (DO):Sygnały, które robot wysyła do otoczenia — polecenie otwarcia/zamknięcia chwytaka, żądanie zmiany narzędzia, sygnał zakończenia cyklu do głównego sterownika PLC, lampka kontrolna na stanowisku operatora, żądanie nowej palety.

A16B-1212-0120 to płytka PCB we/wy zapewniająca ścieżki sygnału DI/DO w odpowiednim sterowniku robota FANUC. Łączy zewnętrzne okablowanie obiektowe z wewnętrzną magistralą sterującą robota, umożliwiając programowi robota odczytywanie stanów wejściowych i wysyłanie poleceń do stanów wyjściowych podczas wykonywania.

Kluczowe informacje o produkcie

Sterowanie RG — oznaczenie interfejsu we/wy robota

Oznaczenie „RG Control” w opisie płytki identyfikuje ją jako kartę we/wy specyficzną dla robota FANUC, a nie kartę we/wy obrabiarki CNC. Podczas gdy seria A16B-1212 obejmuje wiele typów płytek w asortymencie produktów FANUC, płyta 0120 jest specjalnie sklasyfikowana w rodzinie PCB robotów — jej interfejs sygnałowy, układ pinów złącza i specyfikacje elektryczne odpowiadają wymaganiom we/wy sprzętu kontrolera robota FANUC.

Karty we/wy robotów różnią się od kart we/wy maszyn CNC pod względem przypisania sygnałów i specyficznego interfejsu magistrali sterownika robota. Moduł A16B-1212-0120 zaprojektowano do współpracy z wewnętrzną magistralą sygnałową sterownika robota i protokołem komunikacyjnym we/wy używanym w szafach sterowniczych robotów FANUC.

Scenariusze zastosowań

Błąd wejścia/wyjścia komórki robota:Robot FANUC generuje okresowe kody alarmowe powiązane z jego wejściami cyfrowymi. Kontrole okablowania w miejscu instalacji potwierdzają, że wszystkie sygnały czujników są obecne i prawidłowe na poziomie listwy zaciskowej. Karta we/wy A16B-1212-0120 została zidentyfikowana jako źródło błędu. Wymiana przywraca niezawodne przetwarzanie sygnału DI/DO.

Konserwacja zapobiegawcza sterownika robota:Placówka przeprowadzająca planową konserwację sterownika robota FANUC wymienia kartę we/wy A16B-1212-0120 w ramach odświeżenia na poziomie płyty, aby zapobiec awariom we/wy związanym z wiekiem.

Często zadawane pytania

P1: Ile punktów DI i DO zapewnia A16B-1212-0120?

Liczba punktów DI/DO jest określona przez konkretny projekt płytki we/wy i konfigurację sterownika robota. Potwierdź liczbę punktów z instrukcji konserwacji sprzętu sterownika robota lub specyfikacji płyty we/wy na liście części zamiennych dla odpowiedniego modelu sterownika. Karty we/wy robotów FANUC tej generacji zazwyczaj zapewniają od 32 do 96 punktów DI i od 32 do 64 punktów DO na płytkę, w zależności od wariantu.

P2: Z jakimi modelami kontrolerów robotów jest kompatybilny A16B-1212-0120?

A16B-1212-0120 jest klasyfikowany jako PCB robota FANUC. Konkretna kompatybilność sterownika — R-J2, R-J3 lub inna generacja kontrolerów robotów FANUC — zależy od kontrolera, w którym płyta została oryginalnie zainstalowana. Przed złożeniem zamówienia sprawdź docelowy model sterownika robota w dokumentacji konserwacyjnej.

P3: Czy wymiana A16B-1212-0120 wymaga ponownego załadowania programu robota?

Płyta we/wy nie przechowuje programów robota ani parametrów systemu. Wymiana płytki nie ma wpływu na treść programu. Jeśli jednak na karcie we/wy znajdują się także ustawienia adresów lub przełączników DIP, które definiują jej przypisanie we/wy, przed zamontowaniem zamiennika należy sprawdzić ustawienia z uszkodzonej karty. Zawsze twórz kopie zapasowe wszystkich programów robota i zmiennych systemowych przed jakąkolwiek konserwacją sterownika.

P4: Jakie sufiksy wersji istnieją dla A16B-1212-0120?

Wiadomo, że A16B-1212-0120 ma co najmniej wersje /01A i /02A. Późniejsze wersje są zazwyczaj kompatybilne wstecz z tym samym sprzętem kontrolera. Jeśli na etykiecie zainstalowanej płytki widoczna jest dokładna wersja, zanotuj ją i przed złożeniem zamówienia potwierdź, że dostępna wersja zamienna jest zgodna.

P5: Jakie środki ostrożności ESD obowiązują podczas obchodzenia się z A16B-1212-0120?

Uchwyt z uziemionym, antystatycznym paskiem na nadgarstek na uziemionej powierzchni roboczej odpornej na ESD. Przechowywać w opakowaniu antystatycznym. Układy scalone CMOS i sygnały mieszane na płycie są wrażliwe na wyładowania elektrostatyczne. Przed uzyskaniem dostępu do jakichkolwiek płytek wewnętrznych należy całkowicie wyłączyć sterownik robota i postępować zgodnie z procedurą blokowania sterownika.
