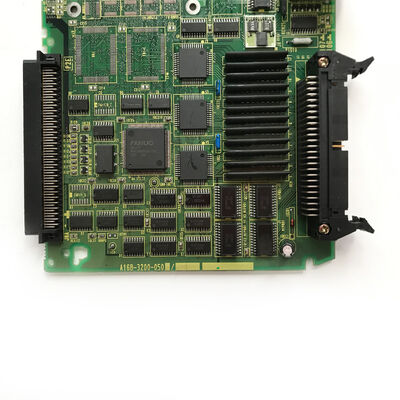

Fanuc System I O Board A16B-3200-0500 Nowy i oryginalny Darmowy DHL

A16B-3200-0500∙ FANUC Series 0i-B I/O Board bez serwera danych F0i-B Control / Machine I/O Interface / CNC PCB

Oznaczenie "bez serwera danych"

Płyty I/O serii 0i-B firmy FANUC są dostępne w dwóch konfiguracjach dla różnych wymagań aplikacyjnych:

Z serwerem danych:Zawiera zintegrowaną funkcję lokalnego przechowywania . przydatne w przypadku złożonych, długich programów zbyt dużych, aby zmieścić się w standardowej pamięci programu CNC.

Bez serwera danych (A16B-3200-0500):Tabela I/O bez lokalnego sprzętu pamięci masowej.lub w przypadku gdy transmisja programów DNC jest obsługiwana za pośrednictwem interfejsu Ethernet lub RS-232C, a nie wbudowanego serwera danych.

Dostosowanie niewłaściwego wariantu

Kluczowe informacje o produkcie

Funkcja płyty I/O w 0i-B CNC

W obrębie jednostki sterującej 0i-B płyta I/O obsługuje wymianę sygnałów między wewnętrznym PMC CNC a urządzeniami elektrycznymi maszyny:

Wprowadzenie:Przełączniki pozycyjne, czujniki ciśnienia hydraulicznego, blokady drzwiowe, czujniki poziomu płynu chłodniczego, przełączniki panelu operatora i sygnały stanu przekaźnika bezpieczeństwa.PMC odczytuje te dane w każdym cyklu skanowania, aby monitorować stan maszyny.

Wyniki:Relaj pompy chłodzącej, zwolnienie hamulca węzła, zwolnienie hamulca osi, sterowanie zaworu hydraulicznego, sterowanie silnikiem zmieniającym narzędzia, sterowanie lampą wskaźnikową i sterowniki LED panela operatora.PMC pisze do tych wyjść, aby kontrolować sekwencje maszyny.

A16B-3200-0500 zapewnia fizyczny interfejs

Scenariusze zastosowania

0i-B usterka deski I/O CNC:Centrum obróbki CNC FANUC 0i-B opracowuje losowe alarmy PMC I/O ¢ określone funkcje maszyny ulegają przerywanym awariom bez odpowiedniej awarii mechanicznej.Badanie potwierdza, że płyta I/O nie przekazuje poprawnie sygnałów między urządzeniami pola maszynowego a PMCA16B-3200-0500 przywraca wiarygodną komunikację.

Przywrócenie jednostki sterującej CNC:Jednostka sterująca serii 0i-B usunięta z maszyny jest odnawiana w celu ponownego użycia.Płyta I/O A16B-3200-0500 jest wymiana wraz z innymi starzejącymi się elementami, aby zapewnić dobrze znane urządzenie sterujące dla następnej instalacji.

Częste pytania

P1: Jak potwierdzić, że system 0i-B wymaga wariantu "bez serwera danych"?

Sprawdź na etykiecie istniejącej płyty I/O numer części A16B-3200-0500. Jeśli odczytuje ten numer, system potwierdza, że używa wariantu bez serwera danych.sprawdź dokumentację konfiguracji sprzętowej systemu CNC (poradnik podłączenia) dotyczącą odpowiedniego typu sterownika 0i-B .

P2: Czy wymiana A16B-3200-0500 wymaga zmian w programie PMC?

Nie. Program PMC obsługuje maszyny I/O za pomocą adresu I/O, a nie za pomocą konkretnego sprzętu płyty.Zastąpienie A16B-3200-0500 odpowiednio zamontowanym urządzeniem zastępczym przywraca komunikację I/O bez konieczności modyfikacji programu PMC. Sprawdź wszystkie funkcje I/O maszyny po montażu, aby potwierdzić prawidłowe działanie deski zamiennej przed wznowieniem produkcji.

P3: Jakie alarmy wskazują na awarię A16B-3200-0500?

kody alarmowe PMC związane z błędami w komunikacji łącza I/O, przypadkowymi lub ciągłymi błędami w adresach I/O, które nie odpowiadają usterkom urządzeń polowych,i przerywane awarie sekwencji maszyny, które prowadzą do określonych adresów I/O, wszystkie wskazują na problem panelu I/O/Potwierdź, że okablowanie pola, czujniki i siły napędowe /są nienaruszone, /zanim podejmiesz decyzję o awarii deski.

P4: Czy A16B-3200-0500 jest stosowany we wszystkich modelach CNC 0i-B, czy w konkretnych wariantach?

A16B-3200-0500 jest potwierdzony do sterowania FANUC serii 0i-B (F0i-B). W ramach rodziny 0i-B istnieją warianty ośrodków obróbki (0i-MB), warianty ośrodków obrotowych (0i-TB),i inne konfiguracjePłyta I/O może być wspólna w tych wariantach, ponieważ obsługuje ten sam gniazdo sprzętowe w jednostce sterowania 0i-B niezależnie od typu maszyny.Przed zamówieniem należy potwierdzić z listy części zamiennych kontrolera.

P5: Jakie dane muszą zostać zrobione kopie zapasowe przed zastąpieniem A16B-3200-0500?

Płyty I/O nie zawierają parametrów ani programów CNC. Jednakże jako środek ostrożności przed wszelką konserwacją CNC należy wykonać pełną kopię zapasową SRAM zapisywanie wszystkich parametrów CNC, programów części, danych narzędzi,i PMC program drabiny do mediów zewnętrznychZapewnia to możliwość odzyskania danych w przypadku wystąpienia niespodziewanego zdarzenia podczas konserwacji.
