NOWA ORIGINALNA PŁATNA GŁOWNA FANUC A20B-8101-0280 bezpłatna szybka dostawa

A20B-8101-0280 | Główna płytka drukowana FANUC Zero iC (seria 0i-C) — MMX Pentium / wieloosiowe / funkcje PC / moduły wtykowe

Seria 0i-C — tam, gdzie dojrzewała platforma Zero i

Seria FANUC 0i-C (Zero i Model C) to trzecia generacja sprzętu platformy 0i. Każda kolejna generacja 0i przynosiła znaczącą poprawę możliwości:

0i-A (pierwsza generacja):Opracowano architekturę sprzętową 0i — zoptymalizowany pod względem kosztów system CNC z przetwarzaniem 486DX2 i niewielkim zestawem wejść/wyjść do podstawowych zastosowań związanych z obróbką i toczeniem.

0i-B (druga generacja):Udoskonalono architekturę płytki, poprawiono możliwości parametrów serwomechanizmu i wrzeciona oraz rozszerzono opcje komunikacji.

0i-C (trzecia generacja):Zmodernizowany do procesora MMX Pentium — znaczący wzrost wydajności przetwarzania w porównaniu ze sprzętem klasy 486DX2 wcześniejszych generacji. W modelu 0i-C wprowadzono także w standardzie wbudowaną funkcję komputera PC, umożliwiającą systemowi CNC komunikację poprzez sieć Ethernet i obsługę aplikacji HMI bezpośrednio na jednostce sterującej.

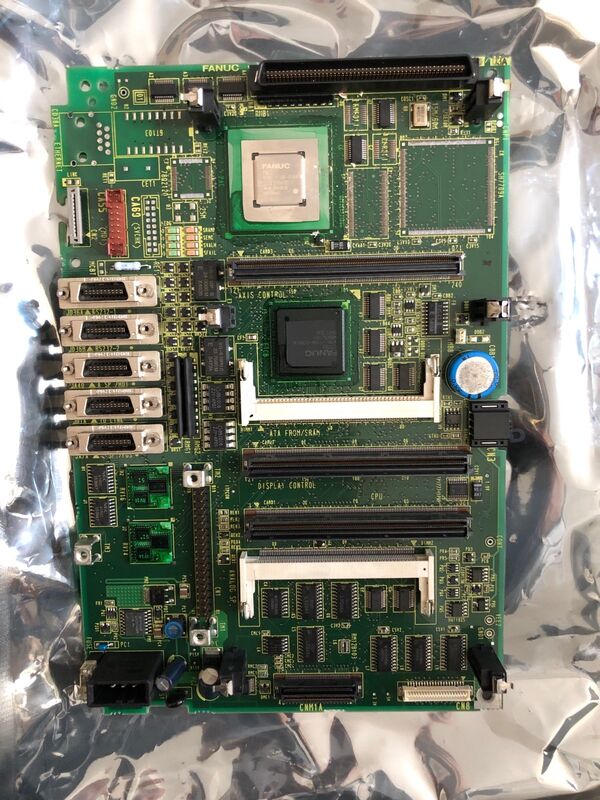

A20B-8101-0280 to główna płytka PCB (płyta główna) tej generacji 0i-C — centralny zespół sprzętu, z którym łączą się wszystkie moduły opcjonalne w jednostce sterującej CNC.

Kluczowe dane techniczne

Wbudowane funkcje komputera — łączność w nowoczesnych środowiskach produkcyjnych

Wbudowane funkcje komputera PC generacji 0i-C umożliwiają systemowi CNC:

• Połącz się z siecią zakładową za pośrednictwem sieci Ethernet w celu przesyłania strumieniowego programów DNC
• Uruchamiaj zadania gromadzenia danych, które raportują liczniki produkcji i stan maszyn do systemów MES
• Obsługa zdalnego monitorowania i diagnostyki z podłączonego komputera
• Przesyłaj programy i parametry pomiędzy systemem CNC a pamięcią sieciową

Te możliwości zostały dodane we wcześniejszych generacjach 0i; w 0i-C stanowią one część standardowej architektury płyty głównej.

Scenariusze zastosowań

0i-C Awaria płyty głównej CNC:Centrum obróbcze CNC FANUC 0i-C nie uruchamia się, wyświetlając kody alarmów systemowych wskazujące na główną płytkę PCB. Po sprawdzeniu, czy moduły pamięci i zasilacz są nienaruszone, A20B-8101-0280 zostaje wymieniony. System ładuje ponownie moduły FROM i wznawia normalną pracę.

Przywracanie łączności Ethernet:System CNC 0i-C traci połączenie Ethernet po błędzie na poziomie płyty głównej. Wymiana A20B-8101-0280 przywraca funkcję wbudowanego portu Ethernet wraz ze wszystkimi innymi możliwościami CNC.

Często zadawane pytania

P1: Jakie moduły wtykowe można podłączyć do A20B-8101-0280?

A20B-8101-0280 zapewnia gniazda modułów dla FROM (Flash ROM — oprogramowanie systemowe CNC), SRAM (bateryjne przechowywanie parametrów i programów), opcjonalnych modułów rozszerzeń DRAM oraz opcjonalnych kart graficznych lub komunikacyjnych. Konfiguracja zainstalowanych modułów determinuje specyficzne możliwości systemu 0i-C CNC.

P2: Czy A20B-8101-0280 jest kompatybilny zarówno z konfiguracjami 0i-MC (centrum obróbcze), jak i 0i-TC (centrum tokarskie)?

Sprzęt płyty głównej jest wspólny dla całej platformy 0i-C, niezależnie od typu maszyny. Typ CNC (M = centrum obróbcze, T = centrum tokarskie) jest określany na podstawie zawartości modułu FROM — obrazu oprogramowania systemu zainstalowanego w FROM. Ten sam A20B-8101-0280 obsługuje oba, przy czym typ CNC jest ustalany na poziomie oprogramowania.

P3: Jakich danych należy utworzyć kopię zapasową przed wymianą A20B-8101-0280?

Przed wymontowaniem płyty głównej wykonaj kopię zapasową: wszystkich parametrów CNC, programów części, danych korekcji narzędzi, danych korekcji roboczych i programu drabinkowego PMC. Elementy te znajdują się w modułach SRAM i FROM, ale pełna kopia zapasowa zapewnia odzyskanie danych, nawet jeśli podczas wymiany w module wystąpi problem. Przechowuj kopie zapasowe jednocześnie na karcie pamięci, urządzeniu USB (jeśli jest obsługiwane) i kopii zapasowej komputera PC za pomocą portu RS-232C.

P4: Czy wbudowana funkcja komputera PC A20B-8101-0280 wymaga osobnej konfiguracji po wymianie płyty?

Parametry funkcji Ethernet i PC (adres IP, maska ​​podsieci, brama, ustawienia serwera DNC) przechowywane są w pamięci parametrów CNC, a nie na płycie głównej. Po zamontowaniu zamiennika A20B-8101-0280 parametry te zostaną przywrócone z kopii zapasowej, a funkcja Ethernet powinna zostać wznowiona normalnie. Jeśli adres MAC karty zamiennej jest inny, zaktualizuj rezerwacje DHCP lub stałe przypisania IP w konfiguracji sieci zakładowej.

P5: Jak 0i-C wypada w porównaniu z generacją 0i-D pod względem sprzętu płyty głównej?

Generacja 0i-D wykorzystuje płyty główne z serii A20B-8200-xxxx — inną generację sprzętu ze zaktualizowaną architekturą procesora, większą pojemnością DRAM i zaktualizowanym interfejsem funkcji komputera PC. Płyty główne A20B-8101-0280 (0i-C) i A20B-8200-xxxx (0i-D) nie są zamienne. Systemy zbudowane na sprzęcie 0i-C działają z płytami głównymi 0i-C przez cały okres użytkowania.
