Nowe oryginalne płyty obwodne FANUC A20B-8101-0402 A20B81010402

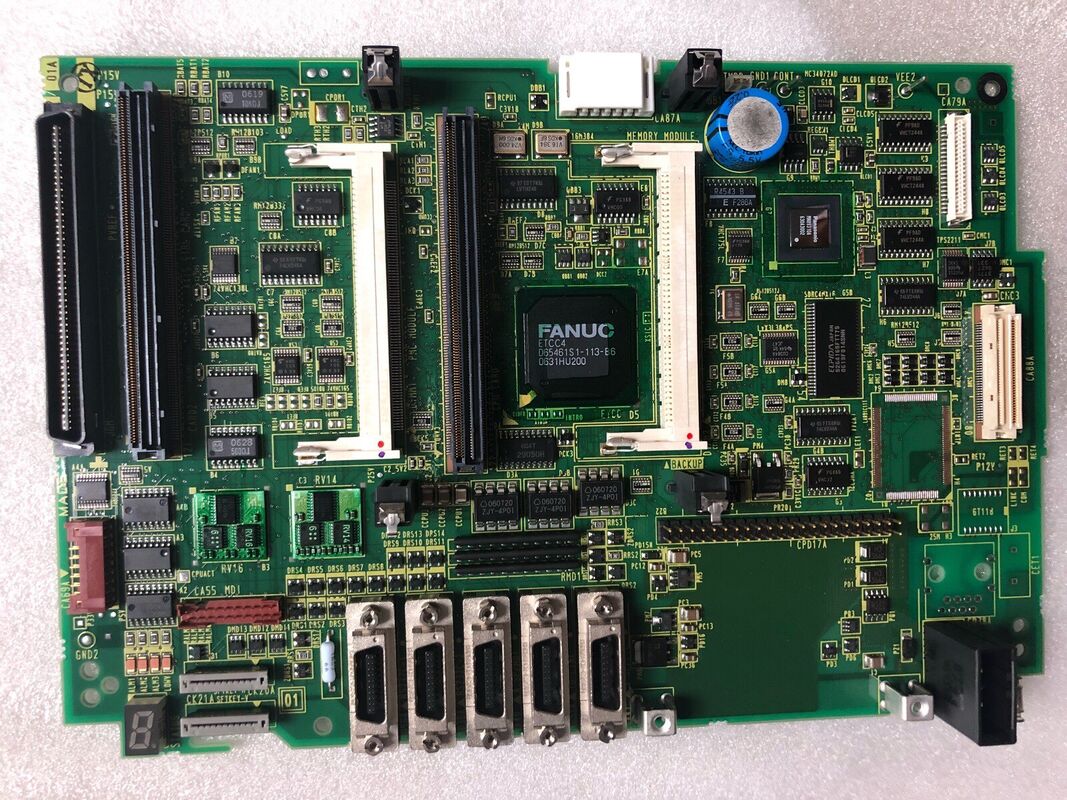

A20B-8101-0402 | Główna płytka PCB FANUC serii 32i-A A6 — 2 ścieżki / 12 osi / wielościeżkowa płyta główna CNC / platforma wysokiej klasy

Seria 32i-A — poziom możliwości

W rodzinie produktów FANUC 30i/31i/32i każda seria zajmuje odrębną pozycję w zależności od liczby osi i przepustowości ścieżki:

Seria 30i-A:10 torów, do 40 osi (32 osie posuwu + 8 wrzecion) – dla najbardziej skomplikowanych maszyn wielowrzecionowych i wielotorowych.

Seria 31i-A:4 tory, do 26 osi (20 osi posuwu + 6 wrzecion) – dla zaawansowanych maszyn wielościeżkowych.

Seria 32i-A:2 tory, do 12 osi (9 osi posuwu + 3 wrzeciona) — dla wysokowydajnych 2-torowych centrów tokarskich, obrabiarek złożonych i zaawansowanych centrów obróbkowych.

32i-A zajmuje podstawowy poziom w tej rodzinie high-end. Zapewnia pełny zestaw możliwości platformy 30i/31i/32i – interpolację nano, serwo AI, sterowanie o wysokiej szybkości reakcji HRV4 i koordynację programów wielościeżkowych – do zastosowań, które wymagają 2 ścieżek i do 12 osi, ale nie potrzebują większej konfiguracji niż 30i lub 31i.

Płyta główna A20B-8101-0402 A6 to główna płytka drukowana, która leży u podstaw wszystkich tych możliwości.

Kluczowe dane techniczne

Co sprawia, że ​​32i-A jest platformą high-end

Różnica w możliwościach pomiędzy serią 0i i serią 32i-A odzwierciedla dekady rozwoju CNC firmy FANUC:

Interpolacja nano:32i-A oblicza polecenia serwomechanizmu z rozdzielczością nanometrową, a nie mikrometrową. Przy dużych prędkościach posuwu ta większa rozdzielczość poleceń zapewnia gładsze powierzchnie z mniejszymi tętnieniami prędkości przy wysokich częstotliwościach.

Serwo AI (serwo adaptacyjne):System CNC stale monitoruje reakcję osi serwo i dostosowuje wzmocnienia w czasie rzeczywistym, aby kompensować tarcie, rozszerzalność cieplną i zmiany obciążenia w całym cyklu cięcia. Utrzymuje to stałą sztywność serwomechanizmu w pełnym zakresie warunków pracy.

Koordynacja programu wielościeżkowego:Dwie niezależne ścieżki programu są wykonywane jednocześnie, a polecenia synchronizacji między ścieżkami umożliwiają skoordynowany ruch między ścieżkami. Centrum tokarskie z dwoma wrzecionami i dwiema głowicami wykorzystuje to do synchronizacji dwóch głowic w jednej, ciągłej sekwencji obróbki.

Kontrola prądu HRV4:Sterowanie prądem wektora o wysokiej odpowiedzi czwartej generacji obsługuje pętlę prądową serwa z dużą częstotliwością aktualizacji, zapewniając sztywność serwa i tłumienie zakłóceń niezbędną do szybkiego i precyzyjnego cięcia.

Płyta główna A20B-8101-0402 A6 to sprzęt obsługujący te możliwości — zapewniający architekturę przetwarzania, łączność magistrali i infrastrukturę rozbudowy modułowej wymaganą do ich dostarczenia.

Scenariusze zastosowań

Awaria CNC 32i-A na maszynie złożonej:Nie można zainicjować dwuwrzecionowego centrum tokarskiego ze sterowaniem FANUC 32i-A. Obie ścieżki programu są nieaktywne, a wyświetlacz nie pokazuje żadnej treści. Po systematycznej izolacji usterek płyta główna A20B-8101-0402 jest identyfikowana jako uszkodzony element. Wymiana na prawidłowo skonfigurowaną płytkę A6 przywraca oba tory sterujące.

Planowana wymiana płyty głównej:Zakład naprawy obrabiarek przeprowadzający kompleksową renowację jednostki sterującej 32i-A wymienia A20B-8101-0402 w ramach odnowienia na poziomie płyty, zapewniając, że odnowiony CNC rozpocznie kolejny okres serwisowy z niezawodną płytą główną.

Często zadawane pytania

P1: Czym 32i-A różni się od 31i-A pod względem architektury sprzętowej?

31i-A obsługuje 4 ścieżki sterowania i do 26 osi; 32i-A obsługuje 2 ścieżki i do 12 osi. Nie są to konfiguracje tego samego sprzętu ograniczone programowo — wykorzystują inny sprzęt płyty głównej z różnych podserii A20B-8101. A20B-8101-0402 jest specyficzny dla 32i-A i nie jest wymienny z płytami głównymi 31i-A lub 30i-A.

P2: Jakie dane należy wykonać w kopii zapasowej przed wymianą A20B-8101-0402?

Twórz kopie zapasowe wszystkich parametrów CNC dla obu ścieżek sterowania, wszystkich programów części z obu pamięci programów ścieżek, danych przesunięcia narzędzia i geometrii, danych współrzędnych roboczych, programu i danych drabinkowych PMC oraz parametrów strojenia serwa i wrzeciona. Konfiguracja wielościeżkowa modelu 32i-A oznacza, że ​​w porównaniu z jednościeżkowym systemem CNC potrzebna jest dwukrotnie większa ilość kopii zapasowych parametrów. Przed rozpoczęciem wymiany wykonaj kopię zapasową za pomocą funkcji ALL IO systemu CNC na urządzeniu zewnętrznym.

P3: Czy płyta A20B-8101-0402 A6 obsługuje wszystkie funkcje opcji 32i-A?

Konfiguracja typu karty A6 obsługuje określone kombinacje kart opcji w jednostce sterującej 32i-A. To, czy dana opcja (HRV4, zabezpieczenie z podwójną kontrolą, szybki bufor zdalny) jest obsługiwana, zależy od liczby gniazd na karcie i zainstalowanych kart opcjonalnych. Potwierdź wymagania opcji ze specyfikacji sprzętu maszyny względem możliwości typu płyty A6 w instrukcji podłączenia sprzętu 32i-A.

P4: Jakie etapy uruchomienia są potrzebne po zamontowaniu A20B-8101-0402?

Po zamontowaniu i włączeniu zasilania: sprawdź, czy obie ścieżki programu zostały poprawnie zainicjowane; sprawdź, czy komunikacja serwo FSSB jest ustanowiona dla wszystkich osi w obu ścieżkach; sprawdź komunikację interfejsu wrzeciona dla wszystkich wrzecion; sprawdź, czy wszystkie przypisania we/wy PMC odpowiadają prawidłowo; i uruchom obie ścieżki programu z niskim posuwem przed produkcją z pełną prędkością. W przypadku maszyny z niestandardowym strojeniem parametrów serwomechanizmu porównaj zachowanie osi po wymianie z dostrojonymi parametrami, aby wykryć wszelkie problemy z przywracaniem parametrów.

P5: Czy są znane tryby awarii charakterystyczne dla płyty głównej A20B-8101-0402?

Na płytach głównych serii A20B-8101 mogą wystąpić awarie związane z: starzeniem się kondensatorów elektrolitycznych na szynach zasilacza (powodującym sporadyczne resetowanie lub nieprawidłowe zachowanie w temperaturze roboczej); utlenianie połączeń na gniazdach modułów wtykowych (powodujące błędy komunikacji karty opcji); oraz wyczerpanie baterii SRAM prowadzące do utraty parametrów podczas cykli zasilania. Regularna wymiana baterii SRAM i okresowe tworzenie kopii zapasowych parametrów to najskuteczniejsze środki zapobiegawcze przed najczęstszymi konsekwencjami awarii.
