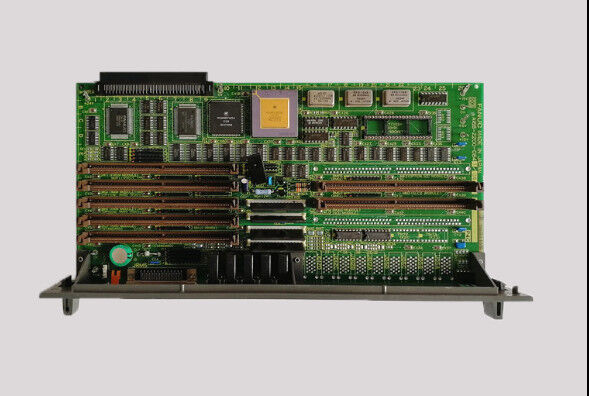

Fanuc A16B-2202-0850 Panel sterowania PCB A16B22020850/02A

A16B-2202-0850 | Płyta procesora FANUC 6-Axis Option-2 — 7 gniazd wtykowych / rozszerzenie serii 16/18 osi / architektura subprocesora

Opcja 2 — rozszerzenie liczby osi poza płytę bazową

W architekturze sprzętowej CNC FANUC serii 16/18 główna płyta procesora obsługuje podstawową liczbę osi — zazwyczaj 4 osie w standardowej konfiguracji. Gdy obrabiarka wymaga większej liczby osi, płyta podprocesora Option-2 rozszerza system poza ten limit podstawowy.

A16B-2202-0850 to 6-osiowy wariant płytki Option-2 — dedykowanego subprocesora, który przejmuje odpowiedzialność za przetwarzanie osi serwo dla dodatkowych osi poza tymi obsługiwanymi przez główną płytę procesora.

Architektura ta występuje konsekwentnie w całej linii produktów CNC firmy FANUC z tej epoki:

A16B-2203-0031 (OPCJA-2 2-OSIE):Opisany w innym miejscu tej sesji — 2-osiowy rozszerzający subprocesor do zastosowań serii 16/18.

A16B-2203-0033 (OPCJA-2 SUB-CPU z sub-CPU):Karta opcjonalna o większej wydajności z wbudowanym subprocesorem, również potwierdzona podczas tej sesji.

A16B-2202-0850 (6-OSIOWA OPCJA-2):Wariant rozszerzenia 6-osiowego — dla maszyn wymagających maksymalnie 6 osi serwo koordynowanych za pomocą tej opcjonalnej karty.

Kluczowe informacje o produkcie

6-osiowy CNC — zastosowania w obrabiarkach

Dlaczego maszyna miałaby potrzebować 6 osi na swojej płycie Option-2? Liczba osi odzwierciedla mechaniczną złożoność obrabiarki:

5-osiowe centra obróbcze z indeksatorem:X, Y, Z to osie podstawowe; A, B (osie obrotowe) i szósta oś magazynu narzędzi lub indeksator palet wymagają sterowania serwo.

Wielorewolwerowe centra tokarskie:Z, X, C (wrzeciono główne), Y (frezowanie dodatkowe), osie Z2 i X2 drugiej głowicy rewolwerowej — łącznie sześć osi serwo dla złożonego centrum tokarsko-frezarskiego.

Komórki maszyny transferowej:W elastycznej maszynie transferowej wiele niezależnych osi serwo pozycjonuje części w ramach operacji sekwencyjnych — liczba 6 osi obejmuje cały zestaw stacji.

Scenariusze zastosowań

Usterka karty rozszerzeń 6-osiowego centrum obróbkowego serii 18-B:5-osiowe centrum obróbcze FANUC serii 18-B z dodatkową osią B generuje alarmy na osiach rozszerzania. Jako usterkę identyfikowany jest A16B-2202-0850. Wymiana przywraca wszystkie 6 osi obsługiwanych przez kartę opcji.

Konserwacja wieloosiowego centrum tokarskiego serii 16-B:Złożone centrum tokarskie CNC z podwójną głowicą rewolwerową i osią C wymaga wymiany podprocesora w opcji 2. Możliwości 6-osiowe A16B-2202-0850 obejmują cały rozszerzony zestaw osi.

Często zadawane pytania

P1: Jaka jest maksymalna całkowita liczba osi po dodaniu A16B-2202-0850 do systemu serii 16/18?

Główna płyta procesora serii 16/18 obsługuje podstawową liczbę osi (zwykle 4 w przypadku podstawowej płyty głównej). Dodanie A16B-2202-0850 z 6 osiami na karcie opcjonalnej zapewnia łączną liczbę osi systemu. Dokładna suma zależy od konkretnego modelu serii 16/18, wersji oprogramowania i innych konfiguracji opcji. Dokumentacja sprzętowa modelu FANUC serii 16/18 określa maksymalną liczbę obsługiwanych osi dla każdej kombinacji płyty głównej i opcji.

P2: Czy A16B-2202-0850 wymaga pasujących kart opcjonalnych w 7 gniazdach do pracy w 6 osiach?

Tak. Płyta A16B-2202-0850 zapewnia fizyczne gniazda i infrastrukturę procesora, ale karty interfejsu serwo, moduły pamięci FROM/SRAM i karty komunikacyjne znajdujące się w tych 7 gniazdach muszą być prawidłowo zamontowane i skonfigurowane, aby praca w 6 osiach działała. Odpowiednia instrukcja podłączenia sprzętu FANUC serii 16/18 dokumentuje wymaganą konfigurację karty dla konfiguracji 6-osiowej.

P3: Czy wymiana A16B-2202-0850 wymaga ponownego uruchomienia osi rozprężnych?

Parametry CNC dla wszystkich osi — łącznie z tymi obsługiwanymi przez A16B-2202-0850 — są przechowywane w głównej pamięci SRAM CNC. Wymiana karty opcji z nienaruszonymi wszystkimi danymi parametrów oznacza, że ​​parametry osi rozszerzającej zostaną automatycznie zastosowane ponownie przy uruchomieniu. Jeżeli dane SRAM również zostały utracone, przed uruchomieniem maszyny należy ponownie wprowadzić parametry osi rozszerzenia z kopii zapasowej.

P4: Jakie kody alarmów wskazują na awarię A16B-2202-0850?

Alarmy specyficzne dla osi rozszerzeń (alarmy na osiach 5, 6 lub wyższych, w zależności od konfiguracji numeracji osi), błędy komunikacji wskazujące na gniazdo opcji lub awaria wszystkich osi rozszerzeń jednocześnie, podczas gdy osie bazowe działają normalnie, wszystko wskazuje na to, że przyczyną może być A16B-2202-0850. Potwierdź, sprawdzając, czy usterka występuje w osiach przypisanych do tej karty opcjonalnej w porównaniu do głównej płyty procesora.
