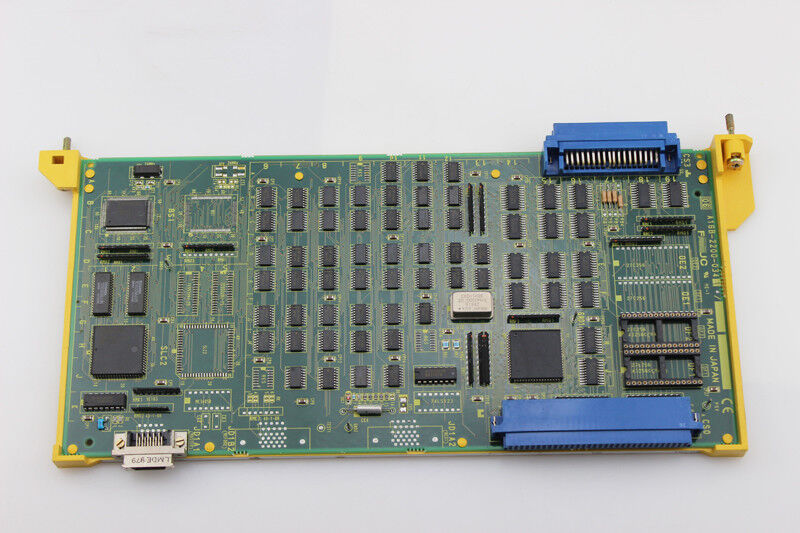

A16B-2200-0341 Fanuc A16B-22OO-O341 PCB przetestowane w dobrym stanie

A16B-2200-0341 | Główna płytka PCB FANUC PMC-M I/O Link ROM — seria 0-C CNC / systemy robotów / wykonanie programu drabinkowego / łącze I/O

PMC-M — programowalny sterownik maszyny dla serii 0-C

W architekturze CNC FANUC serii 0-C sterownik PMC (programowalny sterownik maszyny) realizuje logikę sekwencji maszyny — program drabinkowy, który zarządza wszystkimi funkcjami maszyny poza ruchem cięcia. Chłodziwo, hydraulika, zmieniacze narzędzi, blokady drzwi, reakcje panelu operatora — wszystkim zarządzają szczeble drabiny PMC.

Oznaczenie „PMC-M” identyfikuje konkretny model PMC zamontowany w systemach serii 0-C. A16B-2200-0341 to główna płyta ROM dla PMC-M — PCB zawierająca pamięć programu PMC (ROM) i służąca jako master łącza I/O.

Kluczowe informacje o produkcie

Warianty rewizji — PMC-M i PMC-M2

A16B-2200-0341 występuje w wielu wersjach sprzętowych z różnymi oznaczeniami zastosowań:

/04B (PMC-M):Standardowa konfiguracja PMC-M do zastosowań w obrabiarkach CNC serii 0-C. PMC-M zapewnia wykonywanie podstawowego programu drabinkowego i funkcję master łącza I/O dla interfejsu maszyny CNC.

/09A (Płytka łącza IO robota PMC-M2):Późniejsza wersja potwierdzona przez Next Day Automation dla zastosowań robotycznych. Oznaczenie „M2” oznacza zwiększony poziom możliwości PMC-M. Ten wariant obsługuje sterowniki robotów FANUC, które wykorzystują architekturę PMC-M do sterowania sekwencyjnego i komunikacji I/O Link.

Scenariusze zastosowań

Usterka płyty PMC serii 0-C CNC:Sterowanie CNC FANUC serii 0-C generuje alarmy PMC — sekwencje maszynowe przestają odpowiadać, komunikacja I/O Link kończy się niepowodzeniem. Jako usterkę identyfikowany jest A16B-2200-0341. Wymiana przywraca wykonanie drabinki PMC i komunikację I/O Link.

Konserwacja płyty robota PMC-M2:Sterownik robota FANUC wykorzystujący architekturę PMC-M2 wymaga A16B-2200-0341/09A dla swojej płytki sterowania sekwencyjnego. Wersja /09A jest szczegółowo identyfikowana przed pozyskaniem.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy PMC-M (/04B) i PMC-M2 (/09A) w A16B-2200-0341?

Wersja /04B to standardowa konfiguracja PMC-M dla zastosowań CNC serii 0-C. Model /09A to wariant PMC-M2 — zwiększony poziom możliwości PMC potwierdzony dla zastosowań robotycznych przez Next Day Automation. Oznaczenie „M2” wskazuje na większą pojemność kroku programu lub rozszerzony zestaw instrukcji w porównaniu do podstawowego PMC-M. Przed zakupem zamiennika należy zawsze potwierdzić zainstalowaną wersję na etykiecie płytki.

P2: Czy wymiana A16B-2200-0341 wymaga ponownego załadowania programu drabinkowego PMC?

A16B-2200-0341 zawiera pamięć ROM (pamięć tylko do odczytu) — na tej płycie przechowywane jest oprogramowanie systemowe PMC i potencjalnie specyficzna dla maszyny zawartość programu drabinkowego. Wymiana płytki na pustą pamięć ROM lub inną zawartość oznacza konieczność ponownego załadowania logiki sekwencji PMC maszyny z kopii zapasowej. Zawsze przechowuj kopię zapasową programu drabinkowego PMC przed jakąkolwiek konserwacją płyty PMC.

P3: Jakie systemy CNC wykorzystują PMC-M z A16B-2200-0341?

Fanuc-controller.com potwierdza A16B-2200-0341 „szczególnie w przypadku sterowników serii 0-C”. Generacja serii 0-C (0-MC, 0-TC, 0-MD, 0-TD, 0-MF, 0-TF) wykorzystywała architekturę PMC-M do sterowania sekwencją maszyn. Firma DNC Electronics umieściła tę płytę w kategorii płyt we/wy obok innych płyt z ery serii 0.

P4: Czy model A16B-2200-0341 jest przeznaczony specjalnie dla systemów CNC firmy FANUC, czy może również obsługiwać obrabiarki innych firm?

Model A16B-2200-0341 obsługuje systemy CNC FANUC serii 0-C zainstalowane na obrabiarkach zbudowanych przez dowolnego producenta obrabiarek korzystającego z tej generacji CNC — w tym konstruktorów maszyn z Japonii, Niemiec, Korei, Włoch i Tajwanu, którzy wybrali FANUC 0-C jako swoją platformę CNC. Płyta jest specyficzna dla generacji CNC, a nie dla konkretnego producenta maszyn.

P5: Co w praktyce oznacza funkcja „I/O Link master” dla maszyny?

Łącze we/wy to magistrala szeregowa firmy FANUC łącząca moduł PMC ze wszystkimi zewnętrznymi urządzeniami we/wy — przełącznikami i lampkami na panelu operatora, modułami we/wy korpusu maszyny i płytami we/wy mocy i magnesów. A16B-2200-0341 jako master oznacza, że ​​wszystkie 96 lub 104 sygnały wejściowe maszyny i 56 lub 72 sygnały wyjściowe przechodzą przez tę płytkę. W przypadku awarii tej płyty sterownik PMC traci dostęp do wszystkich wejść/wyjść maszyny — nie można wykonywać żadnych funkcji maszyny.
