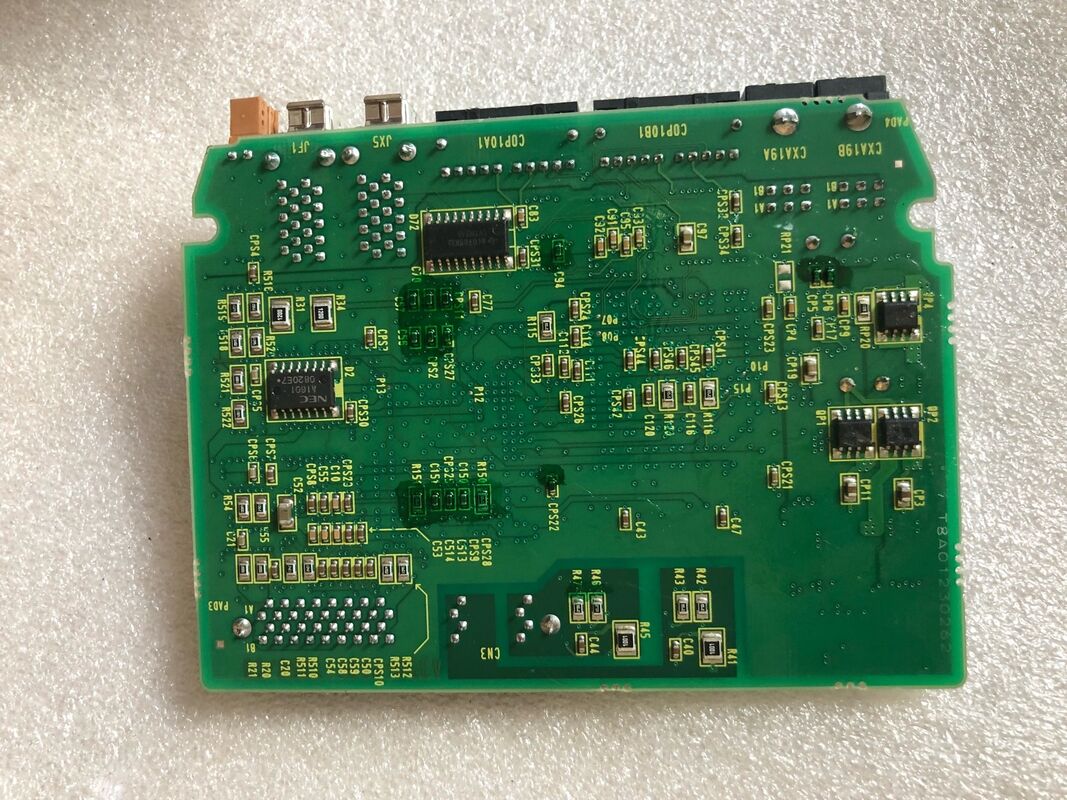

FANUC A350-2101-T058 Tablica obwodów A35O-21O1-TO58

A350-2101-T058 FANUC A350 PCB Numer produkcji Alpha-i Płyty napędowe Rodzina / CNC Automatyka przemysłowa

Numery produkcji A350 i numery handlowe A20B

System części FANUC wykorzystuje dwie równoległe konwencje numeracji dla tego samego fizycznego PCB:

Numery zamówień handlowych (A20B-2101-xxxx):Numery stosowane w zamówieniach zakupu, dokumentacji konserwacyjnej i wykazach części zamiennych w handlu..

Numery produkcji PCB (A350-2101-Txxx):Numery odniesienia do rysunku wewnętrznego wydrukowane na samej płytce..

Numer produkcji A350-2101-T058 odpowiada desce z serii komercyjnej A20B-2101.

• A20B-2101-0560 A350-2101-T566
• A20B-2101-0392 A350-2101-T396

A350-2101-T058 jest etykietą wytwarzania dla odpowiedniej płyty A20B-2101 w rodzinie płyt napędowych Alpha-i.

Kluczowe informacje o produkcie

Rodzina A20B-2101 Drive Board

Seria A20B-2101 którego numery produkcyjne znajdują się w zakresie A350-2101-Txxx obejmuje układy sterowania napędem i zasilania FANUC dla generacji Alpha-i:

Płyty serwo napędowe Alpha-i aiSV:W tym podwójnie kanałowe płyty sterowania HRV, które uruchamiają pętle sterowania prądem dla dwóch osi serwo jednocześnie.

Płyty sterujące wzmacniaczem spindla alfa-i:Zarządzanie regulacją prędkości, orientacją i prądem silnika wrotnika w modułach napędowych wrotnika aiSP.

Płyty modułów zasilania:Włączając PCB dla PSM (seria αi PS), które dostarczają prądu stałego dla wszystkich podłączonych modułów serwo i wrzutowych.

Płyty napędowe serii βi:Włączając kompaktowe deski wzmacniacze serwo dla serwo napędów serii βi stosowanych w konfiguracjach CNC ekonomicznych.

A350-2101-T058 pełni jedną specyficzną funkcję w ramach tej rodziny.

Scenariusze zastosowania

Identyfikacja PCB modułu napędowego na etykiecie tablicy:Technik konserwacyjny usuwa uszkodzony PCB z modułu napędowego Alpha-i.technik identyfikuje właściwy element wymiany z listy części zamiennych modułu napędowego i zamawia tablicę zamienną.

Zestaw części zamiennych:Zakład utrzymuje części zamienne do PCB napędowych oznaczone numerem produkcji A350 na etykiecie tablicy.A350-2101-T058 jest zapasowany wraz z innymi jednostkami napędowymi Alpha-i w ramach zaplanowanego zapasu konserwacji.

Częste pytania

P1: Jak znaleźć numer zamówienia handlowego A20B odpowiadający A350-2101-T058?

Odwołanie krzyżowe A350-2101-T058 do wykazu części zamiennych w instrukcji obsługi seryjnej FANUC Alpha-i dla konkretnego modułu napędowego, w którym jest zainstalowana ta płyta.Lista części zamiennych mapuje każdy gniazdo PCB do jego numeru produkcji iFANUC może również potwierdzić zgodność pomiędzy numerem produkcji a numerem zamówienia handlowego.

P2: Czy mogę zamówić A350-2101-T058 przy użyciu numeru produkcji lub numeru zamówienia handlowego?

Większość dostawców części zamiennych firmy FANUC sprzedaje tablicę pod komercyjnym numerem zamówienia A20B.podać numer produkcji A350-2101-T058 i będą one krzyżowym odniesieniem do odpowiedniego numeru zamówienia handlowego do realizacjiNiektórzy dostawcy wymieniają części w obu systemach numeracji; przed sfinalizowaniem zamówienia zawsze potwierdzają, że tablica pasuje do zainstalowanej jednostki.

P3: Czy istnieją różne wersje A350-2101-T058?

Podobnie jak w przypadku płyt o komercyjnej numeracji, płyty o numeracji produkcyjnej mogą być oznaczone znakami rewizyjnymi, na przykład A350-2101-T058/01A.Następny przycisk określa aktualizacje sprzętowe w ramach tej samej konstrukcji PCB. Późniejsze wersje są zazwyczaj kompatybilne z przeszłością.

P4: Jakie środki ostrożności stosuje się przy wymianie A350-2101-T058 w modułach napędowych Alpha-i?

Przed otwarciem dowolnego modułu napędowego Alpha-i, upewnij się, że prąd stały został rozładowany do bezpiecznego napięcia. Ładunek kondensatora jest widoczny na wskaźniku ładowania LED lub mierzalny z kalibrowanym voltmetrem stałego prądu.PCB należy obsługiwać z zachowaniem środków ostrożności w zakresie ESD: uziemiony pasek na nadgarstku, bezpieczna powierzchnia robocza przed ESD i opakowanie antystatyczne do transportu.nie w PCB, w związku z czym po wymianie deski nie ma potrzeby ponownego wprowadzania parametrów.

P5: Czy płyta produkcyjna A350-2101-T058 jest tą samą fizyczną płytą PCB co płyta komercyjna A20B-2101?

Tak. A350-2101-T058 i odpowiednia tablica handlowa A20B-2101 są identycznymi fizycznymi płytami PCB.Numer zamówienia handlowego jest wykorzystywany zewnętrznie do zakupów i dokumentacjiObie referencje identyfikują tę samą tablicę, ale różnica polega na kontekście (workshop vs. zakup) w którym numer jest używany.
