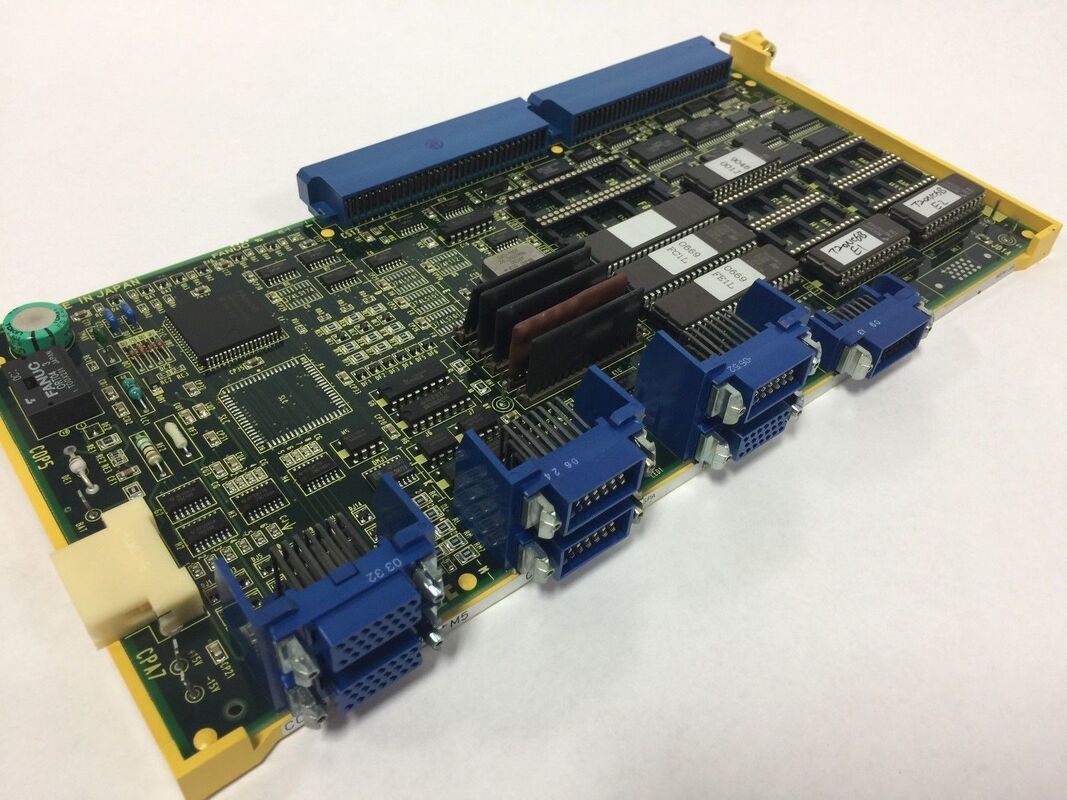

A16B-1212-0211 | Płytka PCB karty pamięci FANUC serii 0-C (F0C) — Program / PMC / Pamięć systemowa / 0-MC / 0-TC CNC

Płyta pamięci w CNC serii 0-C — do czego służy

W architekturze CNC FANUC serii 0-C (F0C) karta pamięci to płyta przechowująca i udostępniająca wszystkie dane potrzebne do działania systemu CNC:

Oprogramowanie systemu CNC:Wykonywalne oprogramowanie sprzętowe, które definiuje sposób, w jaki CNC interpretuje kod G, zarządza ruchem osi, steruje wrzecionem i obsługuje interfejs operatora — wszystko ładowane z karty pamięci.

Program drabinkowy PMC:Logika sekwencji maszynowej (wbudowany program PLC), która steruje chłodziwem, zmieniaczami narzędzi, blokadami drzwi i wszystkimi sekwencjami peryferyjnymi maszyny. Program drabinkowy jest przechowywany na karcie pamięci i z niej wykonywany w każdym cyklu skanowania PLC.

Programy obróbcze CNC:Programy części utworzone przez operatora lub programistę, przechowywane w obszarze pamięci programu CNC. Pojemność karty pamięci określa, ile i jak duża biblioteka programów może pomieścić system CNC.

Parametry:Dane konfiguracyjne specyficzne dla maszyny — przypisania osi, wartości kompensacji, ograniczenia prędkości i dane PMC — które sprawiają, że ogólne sterowanie CNC zachowuje się prawidłowo w przypadku konkretnej maszyny, na której jest zainstalowane.

A16B-1212-0211 to karta pamięci, która przenosi wszystkie te dane dla systemu CNC F0C.

Kluczowe informacje o produkcie

Warianty karty pamięci — 0210, 0211, 0216 w kontekście

Seria 0-C wykorzystywała wiele wariantów kart pamięci z serii A16B-1212-021x, każdy z nieco innymi możliwościami:

A16B-1212-0210:Podstawowa karta pamięci 0-C bez szeregowego wyjścia wrzeciona. Steruje cyfrowymi serwomechanizmami i napędami wrzecion poprzez bezpośredni interfejs równoległy napędu. Obsługuje do 128 KB pamięci programu, PMC-L, grafikę monochromatyczną i komunikację RS-232C.

A16B-1212-0211:Wariant z tej samej rodziny kart pamięci 021x, obsługujący konfiguracje sterowania CNC F0C ze specyficzną kombinacją pojemności pamięci i funkcji interfejsu.

A16B-1212-0216:Karta pamięci szeregowej 0-C z dodatkowym światłowodowym interfejsem szeregowym wrzeciona, który umożliwia systemowi CNC komunikację z napędami wrzecion szeregowych późniejszej generacji firmy FANUC za pośrednictwem cyfrowego łącza szeregowego.

Scenariusze zastosowań

Awaria karty pamięci CNC F0C:Centrum obróbcze FANUC 0-MC generuje alarmy systemowe — w szczególności alarmy parzystości pamięci RAM (910 lub 911), które wskazują błędy integralności pamięci. Po sprawdzeniu, czy zasilanie i osadzenie płyty są prawidłowe, karta pamięci A16B-1212-0211 jest identyfikowana jako usterka. Zamienna płyta, załadowana programem PMC maszyny i parametrami CNC z kopii zapasowej, przywraca maszynę do pełnej sprawności.

Zapobiegawcza wymiana karty pamięci:W centrum tokarskim 0-TC poddawanym renowacji CNC wymieniana jest karta pamięci w ramach systematycznej wymiany podzespołów. Nowy A16B-1212-0211 resetuje żywotność karty pamięci bez konieczności przeprogramowywania PMC lub ponownego wprowadzania parametrów, ponieważ zawartość jest ponownie ładowana z kopii zapasowej producenta maszyny.

Często zadawane pytania

P1: Co stanie się z programami CNC po wymianie A16B-1212-0211?

Programy i parametry zapisane w zasilanej bateryjnie pamięci RAM karty pamięci zostają utracone po wymianie płyty — nowa płyta nie zawiera żadnych treści specyficznych dla maszyny. Przed wymianą wykonaj kopię zapasową wszystkich programów CNC, przesunięć narzędzi, przesunięć roboczych, parametrów maszyny i programu drabinkowego PMC na urządzeniu zewnętrznym (komputer PC z kopią zapasową RS-232C, karta pamięci, kaseta z taśmą w przypadku starszych systemów 0-C). Po zamontowaniu płytki zamiennej przywróć wszystkie dane z kopii zapasowej.

P2: W jaki sposób program PMC jest ładowany do zamiennego A16B-1212-0211?

Program drabinkowy PMC dla 0-C jest zwykle przechowywany w dedykowanych chipach ROM PMC lub w pliku kopii zapasowej programu PMC. Jeśli program PMC maszyny jest przechowywany w układach ROM na osobnej płycie PMC (takiej jak PMC-M), program nie zostanie utracony po wymianie karty pamięci. Jeśli program PMC jest zapisany w pamięci RAM karty pamięci, przywróć go z kopii zapasowej po zamontowaniu nowej karty. W przypadku maszyn, dla których nie istnieje już oryginalna kopia zapasowa producenta maszyny, może zaistnieć potrzeba odtworzenia programu PMC z dokumentacji maszyny.

P3: Co wskazuje alarm parzystości pamięci RAM (910 lub 911) w systemie CNC serii 0-C?

Alarm parzystości RAM 910 wskazuje błąd parzystości w pamięci RAM danych CNC, a alarm 911 wskazuje błąd parzystości w pamięci RAM programu. Obydwa wskazują na awarię integralności pamięci — albo układy RAM na karcie pamięci uległy uszkodzeniu, albo bateria karty pamięci uległa awarii, przez co pamięć RAM zasilana bateryjnie utraciła dane podczas przerwy w zasilaniu. Najpierw sprawdź napięcie akumulatora zapasowego, zanim stwierdzisz, że uszkodzona jest sama karta pamięci.

P4: Jaka jest różnica pomiędzy PMC-L i PMC-M w serii 0-C i czy wybór ma wpływ na kartę pamięci?

PMC-L (drabina) to prostszy wariant PMC wbudowany w samą kartę pamięci 0-C — obsługuje podstawowe funkcje sekwencji maszynowej bez oddzielnej karty PMC. PMC-M (Master) to bardziej wydajny wariant PMC, który wykorzystuje oddzielną dedykowaną kartę PMC (taką jak A16B-1211-0910) do bardziej złożonej logiki sekwencji maszyn. W systemach wykorzystujących PMC-M wbudowana funkcja PMC-L karty pamięci nie jest używana, a program PMC znajduje się na osobnej płycie PMC, a nie na A16B-1212-0211. Wiedza o tym, jakiego typu PMC używa maszyna, określa, jaki konkretnie program jest potrzebny do tworzenia kopii zapasowych z karty pamięci.
