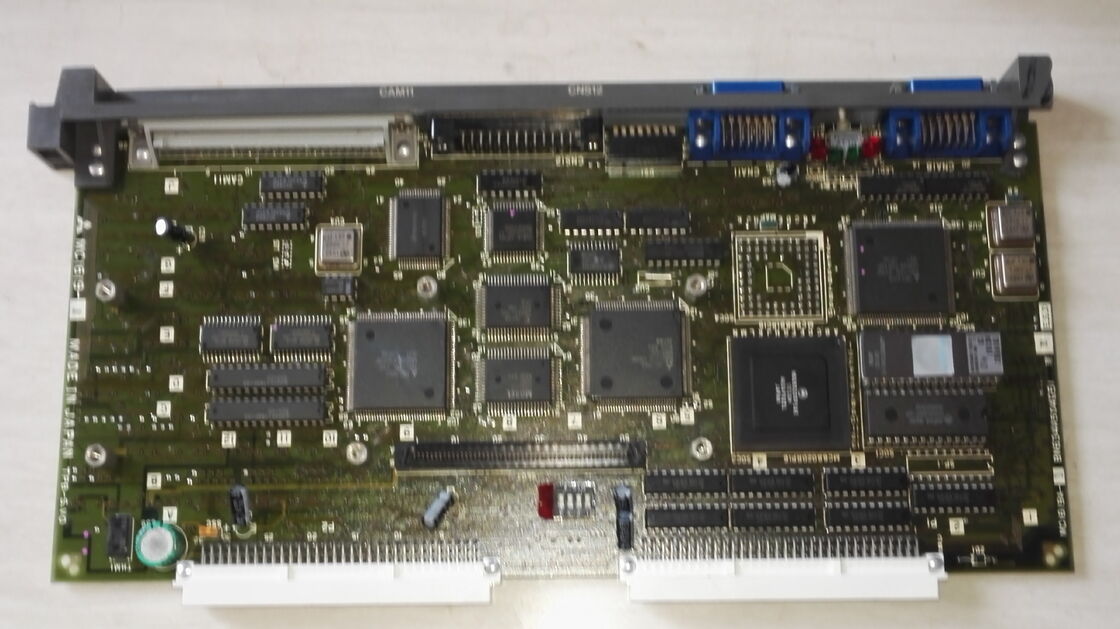

Mitsubishi MC1619-1. M3/MC Series Printed Circuit Board dla MELDAS M300 CNC Part No. A3002, Nowy i odnowiony dostępny

Przegląd

W sprawieMitsubishi MC1619-1(kod katalogu A3002) to płyta drukowana z serii M3/MC, zaprojektowana do platformy sterowania CNC Mitsubishi MELDAS M300.

Jak wszystkie PCB w rodzinie płyt M3/MC, it is an application-specific component — configured for a defined function within the M300 system's control architecture and not interchangeable with boards from other CNC generations without confirmed compatibility review.

Seria MELDAS M300 zajmuje znaczące miejsce w historii CNC: wprowadzona w 1986 r. jako pierwszy na świecie 32-bitowy procesor CNC,Ustawiło to punkt odniesienia w zakresie sterowania wysokiej wydajności maszynami narzędziowymi pod koniec lat 80. i na początku lat 90..

Wiele ośrodków obróbki, ośrodków obróbki i maszyn wieloosiowych wyposażonych w M300 z tamtej epoki nadal działa w środowiskach produkcyjnych.W związku z powyższym Komisja uznaje, że w przypadku, gdy wprowadzono nowe przepisy w celu zapewnienia zgodności z niniejszym rozporządzeniem, w szczególności w odniesieniu do wprowadzania nowych przepisów, w przypadku gdy wprowadzono nowe przepisy w celu zapewnienia zgodności z niniejszym rozporządzeniem, należy zastosować nowe przepisy..

Kiedy PCB w systemie M300 się załamuje, maszyna się zatrzymuje.

Nie ma rozwiązań, ani regulacji parametrów, które przywracają funkcję, gdy sprzęt tablicy ulegnie awarii.Dostosowanie odpowiedniej płyty zamiennej z potwierdzonym dopasowaniem numeru części zweryfikowanym na etykiecie zainstalowanej płyty jest bezpośrednią drogą powrotną do produkcji.

MC1619-1 jest dostępny w nowych (A3002) i przetestowanych fabrycznie, odnowionych (MC1619-1-EX, A3002EX) warunkach,z odnowionym wariantem, który został w pełni oceniony i przywrócony do pierwotnych specyfikacji przez wykwalifikowanych techników naprawy Mitsubishi.

Kluczowe informacje o produkcie

Platforma MELDAS M300 ¢ Kontext dla MC1619-1

Seria M300 była flagowym systemem sterowania CNC firmy Mitsubishi Electric przez większość okresu od jego wprowadzenia w 1986 r. do zakończenia produkcji w 1994 r.

Zbudowany na 32-bitowej architekturze procesora w czasie, gdy 16-bitowy był standardem przemysłowym,M300 dostarczył prędkości przetwarzania i możliwości koordynacji wieloosiowej, których potrzebowały wydajne narzędzia maszynowe z tamtej epoki..

Została ona zastąpiona serią M500, która kontynuowała możliwości M300 przy jednoczesnym skondensowaniu konstrukcji kabinetu napędowego.

Rodzina płyt obwodowych M3/MC jest warstwą sprzętową, która realizuje funkcje sterowania M300.

Rodzina obejmuje płyty obejmujące cały zakres zadań sterowania CNC: główne płyty CPU i pamięci, płyty interfejsu wyświetlacza, płyty ROM systemu, płyty urządzeń sekwencyjnych,Zestawy z tylnej płaszczyzny i połączeń międzyprzewodowych, i specjalistycznych tablic funkcjonalnych.

Każda płyta nosi unikalny numer części w serii MC-prefiksu, a każda zajmuje określone miejsce lub pozycję w tylnej płaszczyźnie szafki sterującej M300.

The MC1619-1 fits within this family as a component whose specific role within the M300 system is confirmed by the physical installation and the system documentation associated with the machine on which it is installed.

Mitsubishi Electric's MEAU spare parts portal and service network maintain availability of the M3/MC board family to support M300-equipped machines across their extended service lives — a commitment to legacy support that reflects both the installed base's continued activity and the practical impossibility of upgrading all M300-equipped machines simultaneously.

Nowy czy odnowiony? Wybór odpowiedniego stanu dostaw

MC1619-1 jest dostępny w dwóch potwierdzonych warunkach dostaw z autoryzowanej sieci części Mitsubishi Electric.

Nowy stan (A3002) to oryginalna, niepoprawiona, świeża tablica fabryczna ten sam komponent, który zostałby zainstalowany w nowej maszynie podczas produkcji M300.

Nowe deski zawierają pełne specyfikacje fabryczne oraz, jeżeli są dostępne za pośrednictwem autoryzowanej sieci części Mitsubishi, warunki gwarancji producenta mające zastosowanie do części zamiennych.W przypadku maszyn, w których część jest dostępna w nowych i budżetowych zezwoleniach, nowy stan zapewnia maksymalną początkową oczekiwaną żywotność.

W stanie odnowionym (MC1619-1-EX, A3002EX) jest deska, która została zwrócona, oceniona, naprawiona zgodnie z wymaganiami,i przetestowane zgodnie z oryginalnymi specyfikacjami fabrycznymi przez wykwalifikowanych techników naprawy Mitsubishi Electric.

Odnowione deski Mitsubishi są testowane w celu zweryfikowania, czy spełniają te same specyfikacje elektryczne i funkcjonalne, co nowe deski, zanim zostaną zwrócone na magazyn.

The refurbished variant is backed by Mitsubishi's one-year warranty on refurbished parts — a meaningful assurance given that the repair work was performed by the OEM's own technical staff rather than a third-party repair shop.

W przypadku maszyn M300 pracujących w warunkach produkcyjnych, w których priorytetem jest zminimalizowanie kosztów przestojów, odnowiony wariant zapewnia zazwyczaj szybsze dostępność zapasów,w szczególności w przypadku płyt, których nowe zapasy zostały wyczerpane w ciągu dziesięcioleci od zakończenia produkcji M300.

Potwierdź dostępność obu warunków w momencie zamówienia, ponieważ poziom zapasów waha się.

Identyfikacja prawidłowej tablicy

Najważniejszym krokiem przed zamówieniem wymiany płyt M300 jest bezpośrednia fizyczna weryfikacja numeru części na etykiecie uszkodzonej płyty.

Seria M3/MC zawiera wiele płyt o podobnej strukturze prefiksu ?? MC415, MC431, MC721, MC943A, MC0119, MC161-1MC1619-1 i inne ️ różniące się funkcją i nie wymienialne pomimo powierzchownych podobieństw w liczbie części.

Etykieta MC1619-1 na zainstalowanej płycie, połączona z kodem katalogu A3002, potwierdza prawidłową wymianę.

Równoważne oznaczenia MC16191 (bez łącznika) są tą samą częścią, do której odwołuje się bez interpunkcji,jak widać w niektórych systemach zamówień publicznych i bazy danych, które nie obsługują wierszyków w polach numerów części.

Kiedy etykieta nieudanej tablicy jest uszkodzona, brakuje lub nieczytelna,identyfikacja prawidłowej części zamiennej wymaga dostępu do dokumentacji konserwacyjnej maszyny, a w szczególności do podręcznika połączeń sprzętowych i części dla wariantu maszyny M300.

Próba zastąpienia na podstawie tylko fizycznego czynnika kształtu nie jest wiarygodna w serii M3/MC, ponieważ wiele płyt ma tę samą obudowę mechaniczną, wykonując różne funkcje.

Obsługa, ochrona ESD i instalacja

Wszystkie płytki PCB z serii M3/MC, w tym MC1619-1, są czułymi na stan statyczny zespołami elektronicznymi. and it is particularly insidious because ESD damage may not produce an immediate failure — instead producing latent damage that manifests as intermittent faults or reduced service life months after the damaging event.

Prawidłowa procedura obsługi wymaga, aby na znanym podłożu był podłączony pasek do nadgarstka ESD, bezpieczna powierzchnia robocza z zabezpieczeniem ESD oraz antystatyczne opakowanie podczas transportu.Płytę należy usunąć z torby ESD dopiero tuż przed instalacją.

The M300 control cabinet power must be fully isolated and verified off before the failed board is removed and the replacement installed — hot-swapping M300 boards is not supported and risks damaging both the board and the control cabinet's backplane.

Po zainstalowaniu parametry maszyny należy zweryfikować w oparciu o zapasowe dane producenta lub operatora maszyny przed wznowieniem produkcji,ponieważ niektóre wymiany płyt mogą wpływać na zachowanie parametrów w zależności od roli płyty w architekturze pamięci M300.

Częste pytania

P1: Jak mogę potwierdzić, że MC1619-1 jest odpowiednim zastępstwem dla mojej maszyny?

Przeczytaj numer części wydrukowany na etykiecie uszkodzonej płyty bezpośrednio Przeliczenie numeru etykiety z katalogiem części serii M3/MC Mitsubishi lub instrukcją obsługi sprzętu maszyny w celu potwierdzenia dopasowania kodu katalogu A3002.

Nie należy polegać wyłącznie na pozycji tablicy lub wyglądzie fizycznym, ponieważ wiele tablic z serii M3/MC ma podobne czynniki kształtu.skonsultuj się z instrukcją podłączenia maszyny lub skontaktuj się z zespołem wsparcia części Mitsubishi Electric z modelem maszyny i numerem seryjnym.

P2: Jaka jest różnica między MC1619-1 (A3002) a MC1619-1-EX (A3002EX)?

MC1619-1 (A3002) to nowa, niepoprawiona płyta według oryginalnych specyfikacji fabrycznych.naprawione w razie potrzebyOdnowione deski są objęte roczną gwarancją części odnowionych.

W przypadku większości zastosowań w zakresie konserwacji każdy z warunków jest elektrycznie równoważny; wybór zazwyczaj zależy od dostępności i kosztów,z odnowionymi płytami często oferującymi lepszą dostępność zapasów na starszych numerach części.

P3: Produkcja M300 CNC została wstrzymana w 1994 r. Czy można nadal pozyskiwać tablice zamienne?

Mitsubishi Electric utrzymuje dostępność części zamiennych dla starych generacji CNC znacznie po zakończeniu produkcji platformy.w ramach zobowiązania do wspierania zainstalowanych baz maszyn.

Płyty z serii M300 pozostają dostępne za pośrednictwem autoryzowanego portalu części i sieci serwisowej Mitsubishi Electric Americas (MEAU), zarówno w nowych, jak i odnowionych warunkach w zależności od zapasów.

Dostępność konkretnych numerów części zmienia się w czasie i powinna zostać potwierdzona w momencie potrzeby.zazwyczaj w stanie przetestowanej nadwyżki lub naprawionej.

P4: Czy przed wymianą płytek z serii M3/MC należy dokonać kopii zapasowej parametrów CNC?

Tak, zawsze, backup parametrów przed wymianą płyty jest standardową praktyką w systemach CNC, niezależnie od konkretnej funkcji płyty.i dane narzędzia są przechowywane w pamięci RAM zasilanej baterią w niektórych płytach architektury M3/MC.

Zastąpienie płyty, która stanowi część tej struktury pamięci, lub zastąpienie dowolnej płyty podczas usunięcia zasilania z systemu, wiąże się z ryzykiem utraty parametrów, które jest eliminowane przez aktualizację.

Jeżeli nie ma kopii zapasowej, parametry maszyny muszą zostać ponownie wprowadzone ręcznie z oryginalnej dokumentacji producenta maszyny, zanim produkcja może być wznowiona bezpiecznie.

P5: Jakie środki ostrożności ESD są wymagane podczas obsługi MC1619-1?

MC1619-1, podobnie jak wszystkie płytki PCB z serii M3/MC, jest czułym na stan statyczny.

Do momentu montażu przechowywać tablicę w opakowaniu antystatycznym.Upewnij się, że szafa sterująca M300 jest wyłączona i główne odłączenie jest zablokowane przed usunięciem uszkodzonej płyty lub zainstalowaniem wymiany.

Nie dotykaj gołymi rękami części składowych płyty lub kontaktów z łącznikami.

Te środki ostrożności mają zastosowanie zarówno do usunięcia uszkodzonej płyty, jak i do montażu nowej płyty. Uszkodzenia ESD nowej płyty podczas instalacji są równie kosztowne jak pierwotna awaria.
