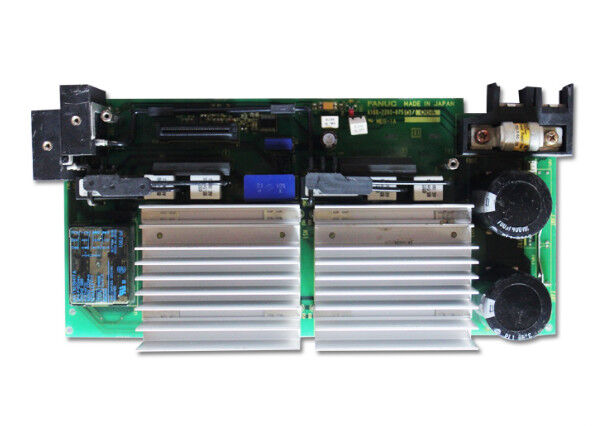

A16B-2202-0753 Fanuc A16B22020753 Tablica przetestowana w dobrym stanie

A16B-2202-0753∙ FANUC Alpha SVM2-12/12 Servo Amplifier PCB ∙ Typ-A & FSSB Interfejs / 24VDC Logika / Ochrona przed prądem nadprzewodowym i nadprzewodowym

SVM2-12/12 Dwie osi, jeden moduł

FANUC Alpha SVM2-12/12 to dwuosiowy serwo wzmacniacz. "SVM2" oznacza dwie osie w jednej obudowie fizycznej. "12/12" oznacza 12A ciągłego prądu wyjściowego dla każdej z dwóch osi.Dwa servomotory jeden na oś napęd niezależny, ale z tego samego połączenia prądu stałego wewnątrz modułu.

A16B-2202-0753 to płyta drukowana wewnątrz tego modułu. Elektronika sterowania, która interpretuje polecenia serwo z CNC, uruchamia bieżące pętle sterowania dla obu osi.Wrażenia z kodera procesu, wykonywać logikę ochrony i generować sygnały napędowe bramy do urządzeń zasilania.

Główne specyfikacje

Chroniące cechy

A16B-2202-0753 wprowadza ochronę dla obu kanałów osi:

Ochrona przed prądem:Wykrywa prąd wyjściowy przekraczający bezpieczne granice i uruchamia napęd przed uszkodzeniem urządzeń zasilania.

Ochrona przed nad napięciem:Monitorowanie napięcia prądu stałego, jeżeli napięcie prądu przekracza maksymalną wartość znamionową (z regeneracji lub przejściowego zasilania), uruchamia się obwód ochronny.

Ochrona przed zwarciem:Wykrywa usterkę o niskiej impedancji w końcowych urządzeniach silnika lub w kablu silnika i natychmiast wyłącza wyjście na dotkniętej osi.

Ochrona przed nadmierną temperaturą:Jeśli temperatura wzrośnie do progu alarmowego, napęd uruchamia się przed uszkodzeniem termicznym.

Scenariusze zastosowania

Uszkodzenie układu PCB SVM2-12/12:Dwuosiowy serwo wzmacniacz generuje alarm osi, który nie może zostać usunięty.Zmiana przywraca obie kanały osi.

System FSSB do typu A:Centrum obróbki z napędami serwo typu A jest ulepszone za pomocą zamiennego SVM2-12/12, który jest w stanie wykonywać funkcje FSSB.

Częste pytania

P1: Czy A16B-2202-0753 jest płytą okablowania czy płytą sterującą w SVM2-12/12?

A16B-2202-0753 to układ sterujący (warstwa elektronicznego przetwarzania).oddzielna płyta obsługująca fizyczne połączenia z autobusem prądu stałegoObie płyty pracują razem wewnątrz obudowy modułu SVM2-12/12.

P2: Czy wymiana A16B-2202-0753 wymaga zmian parametrów servo?

Nie, parametry serwo (zwiększenia osi, typ kodera, limity prądu) są przechowywane w pamięci głównej parametrów CNC, a nie w płycie serwo wzmacniacza.Wymiana A16B-2202-0753 przywraca sprzęt sterujący bez wpływu na zestaw parametrów CNCPo zainstalowaniu części zamiennej należy sprawdzić, czy wszystkie osi osiągnęły stan gotowości serwowej przy niskiej prędkości przed wprowadzeniem maszyny do pełnych cykli produkcyjnych.

P3: Jakie jest napięcie przycisku prądu stałego, z którego działa SVM2-12/12?

SVM2-12/12 czerpie z prądu stałego dostarczanego przez PSM (Power Supply Module), który dostarcza 283 ′′325VDC z wejścia 200 ′′230VAC.Wymagania w odniesieniu do urządzeń z napędem 24 VDC, o których mowa w specyfikacjiPoziom wyjścia silnika działa z wysokonapięciowej prądu stałego.

P4: Czy można samodzielnie wymienić A16B-2202-0753 bez usunięcia całego modułu SVM2-12/12?

PCB jest wewnętrznym elementem modułu SVM2-12/12. Aby uzyskać dostęp do modułu A16B-2202-0753, moduł musi zostać usunięty z szafy napędowej i otwarty.PCB można następnie wyjąć i wymienić, podczas gdy płyta okablowania pozostaje w obudowie modułuPo ponownej montażu moduł jest ponownie instalowany i testowany.

P5: Jaka jest różnica między A16B-2202-0750, 0751, 0752 i 0753 w serii SVM2?

Są to różne tablice dla różnych konfiguracji klasyfikacji prądu SVM2:

• A16B-2202-0750: Płyty okablowania dla SVM2-12/12
• A16B-2202-0751: Płyty przewodowe dla SVM2-12/20
• A16B-2202-0752: Płyty okablowania dla SVM2-20/20
• A16B-2202-0753: PCB kontrolne dla SVM2-12/12 (typ A i FSSB)

Płyty okablowania (0750 ̇0752) obsługują konfiguracje fizycznych złączy dla różnych poziomów prądu.Zamówienie według dokładnego numeru części, aby uniknąć otrzymania niewłaściwego typu części.
