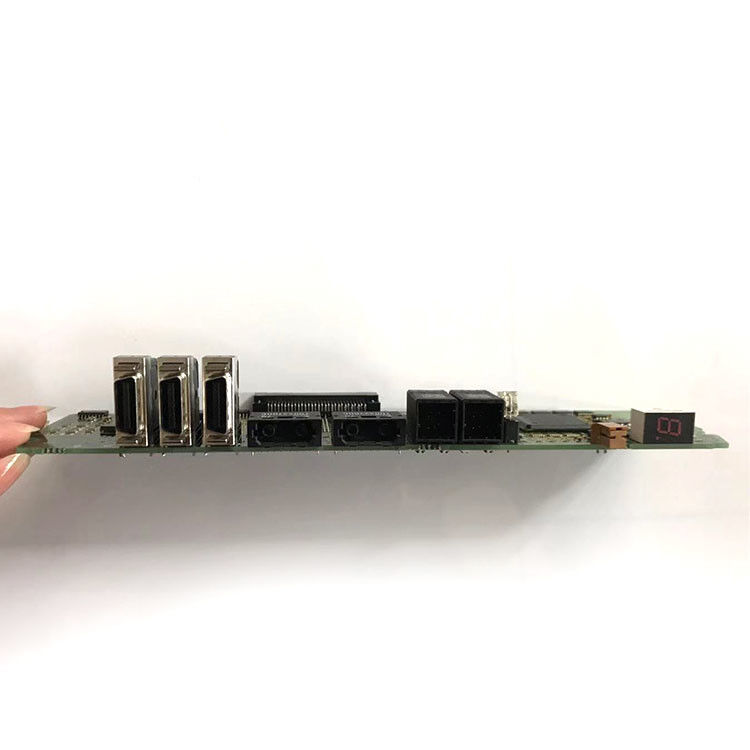

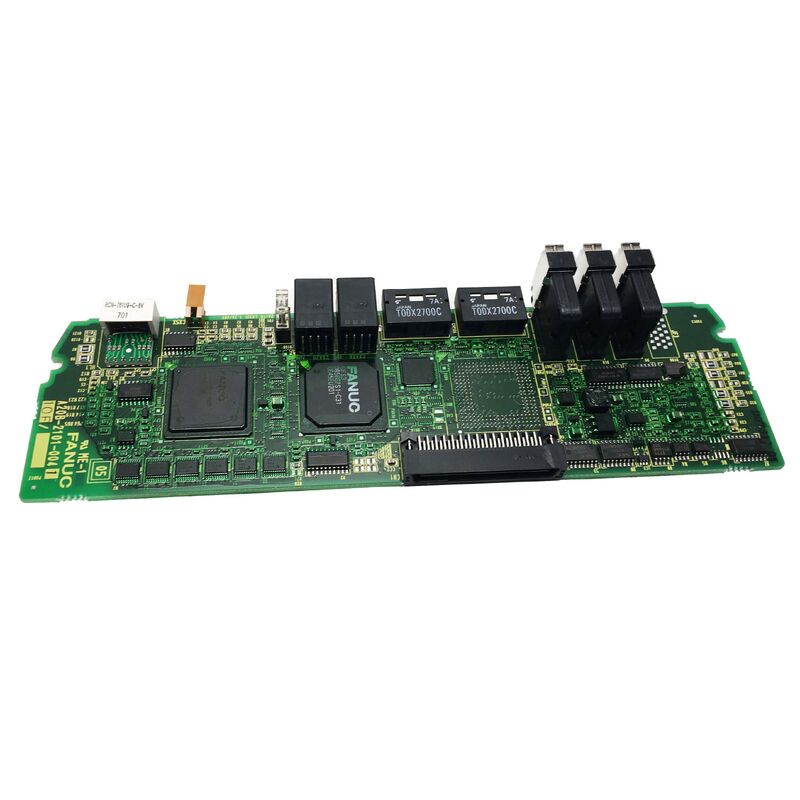

Fanuc A20B-2101-0041 Płyty sterujące A20B-2101-0041/06B

A20B-2101-0041 FANUC Alpha-i aiSV 2-osiowy serwo napędowy HRV

Alfa-i aiSV FANUC HRV Servo Drive Generation

Seria FANUC Alpha-i reprezentuje generację modułów serwo i napędowych węzłów, które zastąpiły oryginalną serię Alpha.Przykład "i" oznacza, że i-generacja z kontrolą High Response Vector (HRV) jest jej najważniejszym postępem technologicznym..

Kontrola HRV (High Response Vector)HRV obsługuje pętlę sterowania prądem o znacznie wyższej szybkości aktualizacji niż poprzednie generacje napędów. The faster current control loop allows the servo system to respond more quickly to load disturbances and to follow position commands more precisely at high speeds and accelerations — characteristics critical for demanding machining applications such as high-speed milling, przędzanie i wieloosiowe kontury.

A20B-2101-0041 to płyta napędowa, która wdraża ten algorytm sterowania HRV w moduł serwo wzmacniacz dwukanałowy (2-osiowy).

Główne specyfikacje

Podwójny kanał Dwie osi, jedna deska

A20B-2101-0041 steruje dwiema osiami serwo z jednej płyty.i tych samych połączeń zasilania, ale każdy kanał utrzymuje własną niezależną pętlę sterowania prądem.

W praktyce ta architektura dwukanałowa oznacza:

Niezależność oś:W przypadku wystąpienia przepływu prądu lub usterki silnika na jednej osi kanały te oddziałują niezależnie od siebie.

Autobus wspólny:Obie osi czerpią z tej samej sekcji prądu stałego modułu wzmacniacza, dzieląc bank kondensatorów i połączenie z PSM (modul zasilania).Utrata prądu stałego wpływa jednocześnie na oba kanały.

Jednoczesna aktualizacja:Obie kanały osi są aktualizowane w tym samym cyklu przetwarzania HRV, zachowując synchronizację czasu wymaganą do konturowania wieloosiowego.

Scenariusze zastosowania

Wymiana płyty napędowej SVM2 aiSV:Centrum obróbki tworzy alarm serwo na jednej lub obu ośach serwomodułu FANUC aiSV. Diagnoza napędu izoluje usterkę do płyty A20B-2101-0041.Zmiana na badane deski i prawidłowa instalacja włączenia przenośnego przywraca obie funkcje serwo osi.

CZN szybkiego formowania:Dwuosiowy system CNC wykonujący wysokiej prędkości formowanie wymaga możliwości sterowania HRV serii aiSV.A20B-2101-0041 zapewnia podwójnie kanałową płytę sterowania HRV zapewniającą precyzyjną reakcję pętli prądu dla obu osi podczas wymagających profili.

Częste pytania

P1: Jaka jest różnica między serią Alpha SVM2 a Alpha-i aiSV, w której ta płyta jest używana?

Oryginalna seria Alpha SVM2 wykorzystuje deski sterujące w zakresie A20B-2001-0931 i opiera się na wcześniejszej architekturze sterowania serwo.Seria Alpha-i aiSV ?? wykorzystująca A20B-2101-0041 ?? wdraża kontrolę HRV (High Response Vector) z szybszą częstotliwością aktualizacji pętli sterowania prądemPoprawa HRV prowadzi do lepszej sztywności serwo, mniejszego błędu obserwacyjnego przy wysokich częstotliwościach podawania i lepszego odrzucania zakłóceń.Są to praktyczne różnice w wydajności obróbki między dwoma pokoleniami.

P2: Czy A20B-2101-0041 może być dostarczany oddzielnie, czy tylko jako część kompletnego modułu?

DNC Electronics i niektóre organizacje świadczące usługi dostarczają tylko kompletny moduł A06B-6117 aiSV, a nie pojedynczą płytę napędową A20B-2101-0041. This is because board-level replacement requires both the control board (A20B-2101-0041) and its companion wiring board to be correctly matched and assembled — supplying and testing the complete module ensures the drive is returned to full specificationNiektórzy dostawcy oferują indywidualne płyty; sprawdź zakres dostaw i warunki gwarancji u konkretnego źródła.

P3: Jakie deski towarzyszące są potrzebne obok A20B-2101-0041 w kompletnym module aiSV?

Kompletny moduł A06B-6117 aiSV zawiera płytę napędowo-regulacyjną A20B-2101-0041 oraz towarzyszącą płytę okablowania.urządzenia do monitorowania i monitorowania, i łączniki zwrotnego kodera dla obu osi. A20B-2101-0041 jest aktywną warstwą przetwarzania, która kontroluje przełączanie urządzeń zasilania. Obie płyty są wymagane do funkcjonalnego modułu.

P4: Czy A20B-2101-0041 musi zostać ponownie zaprogramowany po instalacji?

A20B-2101-0041 to płyta sterowania sprzętowego.Po zamontowaniu deski zamiennej i uruchomieniu systemu, CNC stosuje istniejące parametry servo za pośrednictwem łącza komunikacyjnego FSSB.ale weryfikuje, czy osiągnięto gotowość serwo osi i potwierdza prawidłowe działanie serwo przy niskiej prędkości przed pełnym wznowieniem produkcji.

P5: Jakie alarmy serwo wskazują na awarię A20B-2101-0041 zamiast silnika lub okablowania?

Do alarmów wskazujących na deskę napędową (zamiast silnika lub okablowania) należą:Alarmy komunikacyjne FSSB, które jednocześnie wpływają na oba kanały tego samego modułu (obie osi na tej samej płycie aiSV wchodzą w alarm razem); trwałe alarmy SV z prawidłowym podłączeniem silnika i kodera; oraz kody alarmowe specyficzne dla HRV, które wskazują na usterki wewnętrznego przetwarzania napędu, a nie na warunki obwodów zewnętrznych.Alarm o jednej osi z potwierdzonym prawidłowym okablowaniem zazwyczaj wskazuje na silnik, kodera lub urządzenia zasilania dla tej konkretnej osi zamiast deski sterującej.
