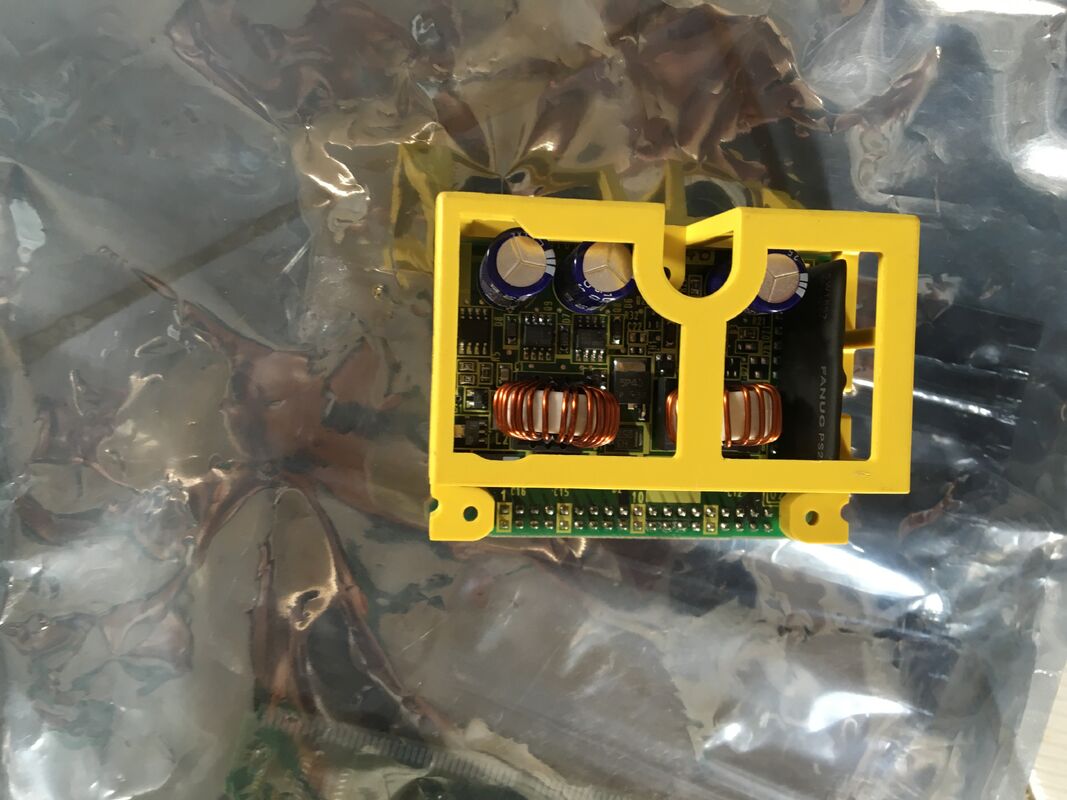

Fanuc A350-8101-T184 tabliczka obwodnicza

A350-8101-T184 FANUC CNC PCB Module 7-Segment LED / 24VDC / 15A / IP67 / Industrial-Grade Seal Design

Numery produkcji A350 FANUC Internal PCB Reference

Numeracja części FANUC wykorzystuje kilka konwencji prefiksowych.Prefiks A350identyfikuje numery wytwarzania płyt PCB firmy FANUC odnośnik wewnętrznego rysunku, którego używa FANUC do identyfikacji konkretnych projektów płyt PCB na poziomie produkcji płyt obwodowych.PCB z numerem A350 są prawdziwe

Płyty zaprojektowane przez FANUC związane z ich komercyjnymi zestawami produktów.

A350-8101-T184 jest jednym z takich płyt PCB, stosowanych w aplikacjach maszynowych FANUC CNC.

Główne specyfikacje

7-segmentowy wyświetlacz LED

7-segmentowy wyświetlacz LED zapewnia liczbowe lub alfanumeryczne wskazanie stanu widoczne bezpośrednio w miejscu montażu PCB.7-segmentowe wyświetlacze LED zwykle służą jako:

Wyświetla się kod alarmowy:Wzmacniacze serwo i węzłowe wykorzystują 2-cyfrowe 7-segmentowe diody LED do wyświetlania kodów awarii, gdy jest aktywny alarm.Kod widoczny na wyświetlaczu LED wzmacniacza bezpośrednio identyfikuje typ usterki bez konieczności dostępu do ekranu operatora CNC.

Wskaźniki stanu:Normalne stany pracy, stan gotowości i postęp inicjacji mogą być wskazywane za pomocą zdefiniowanych wzorów segmentów LED.

Odczyt diagnostyczny:Podczas uruchamiania lub rozwiązywania problemów 7-segmentowy wyświetlacz zapewnia pierwsze wskazanie diagnostyczne w sprzęcie bez konieczności posiadania laptopa lub zewnętrznego monitora.

Scenariusze zastosowania

Panel wejścia/wyjścia maszyny CNC z statusem LED:Narzędzie maszynowe CNC montuje A350-8101-T184 w uszczelnionej obudowie w pobliżu obszaru pracy.odczytywalne przez operatora bez patrzenia na główną płytę CNC.

Wyświetlenie stanu modułu napędu:Moduł napędowy FANUC w maszynie zawiera A350-8101-T184 jako przednie PCB LED.Wskaźnik IP67 chroni przed mgłą płynu chłodzącego, która dociera do obszaru napędowego w tej konfiguracji maszyny.

Płyty PCB zamienne maszynyMaszyna CNC wywołuje usterkę na płytce krytycznej A350-8101-T184. Płyty zamienne zgodne ze specyfikacją IP67 i 7-segmentowej diody LED są zamontowane w celu przywrócenia pełnej funkcji maszyny.

Częste pytania

P1: Co oznacza prefiks A350 w porównaniu z numerami części FANUC A16B lub A20B?

Prefiks A350 identyfikuje numer wytwarzania (rysunku) płytek PCB firmy FANUC odniesienie do konstrukcji płytek obwodów wewnętrznych stosowane w procesie produkcji FANUC.Prefiksy A16B i A20B to komercyjne numery części stosowane do zamawianiaPłyty A350 to oryginalne płyty PCB zaprojektowane przez FANUC, które mogą odpowiadać komercyjnemu zestawu z innym numerem części lub mogą być przechowywane i dostarczane bezpośrednio pod numerem produkcji A350.

P2: Dlaczego ten PCB potrzebuje ochrony IP67 zamiast standardowej ochrony PCB?

Ochrona IP67 jest niezbędna, gdy PCB jest instalowany w środowisku, w którym może być narażony na rozpylanie płynu chłodzącego, wodę zmywaną lub zanieczyszczenie cząstkami metalowymi z obszaru cięcia.Większość płytek PCB z sterownikiem CNC jest w pełni zamknięta w uszczelnionych szafkach i nie wymaga IP67Oznaczenie IP67 A350-8101-T184 wskazuje, że został zaprojektowany do bardziej wystawionej lokalizacji montażu na karoserii maszyny, wewnątrz zamontowanej maszynowo zamkniętej obudowy,lub w pozycji panelu, w której narażenie na działanie środowiska jest częścią warunków pracy.

P3: Czy zasilanie 24VDC dla A350-8101-T184 może pochodzić bezpośrednio z zasilania CNC?

Tak, pod warunkiem, że szyba 24 VdC zasilania CNC ma wystarczającą pojemność do zasilania zapotrzebowania A350-8101-T184 na prąd 15A wraz ze wszystkimi innymi obciążeniami 24 V w systemie.Jeżeli całkowite obciążenie 24V zbliża się do wartości znamionowej zasilania, dedykowane zasilanie 24 VDC dla obciążeń dużym prądem (w tym A350-8101-T184) może być odpowiednie.

P4: Jakie rodzaje 7-segmentowych wzorów LED są używane jako kody stanu w modułach FANUC?

FANUC wykorzystuje 2-cyfrowe 7-segmentowe wyświetlacze LED na modułach napędowych (serwo, wrot, źródło zasilania) do wyświetlania kodów dwucyfrowych.Normalne stany pracy są zazwyczaj wskazywane poprzez przecinki lub określone kombinacje liczbowe. Stany alarmu wyświetlają kody numeryczne Szczegółowe znaczenia kodów dla każdego modułu FANUC z 7-segmentowym wyświetlaczem są udokumentowane w odpowiedniej instrukcji obsługi modułu.

P5: Jak zastępuje się A350-8101-T184? Czy jest to komponent podłączalny czy lutowany?

Metoda wymiany zależy od sposobu montażu A350-8101-T184 w konkretnym zespole maszyny.łączniki głowicy) zamiast lutować bezpośrednio do innej płytyJeżeli płyta T184 jest podłączana za pomocą złącza podłączalnego, wymiana jest operacją podlegającą obsłudze polowej.może być konieczna wymiana całej uszczelnionej jednostki, a nie tylko PCBPotwierdź układ montażu z dokumentacji elektrycznej maszyny.
