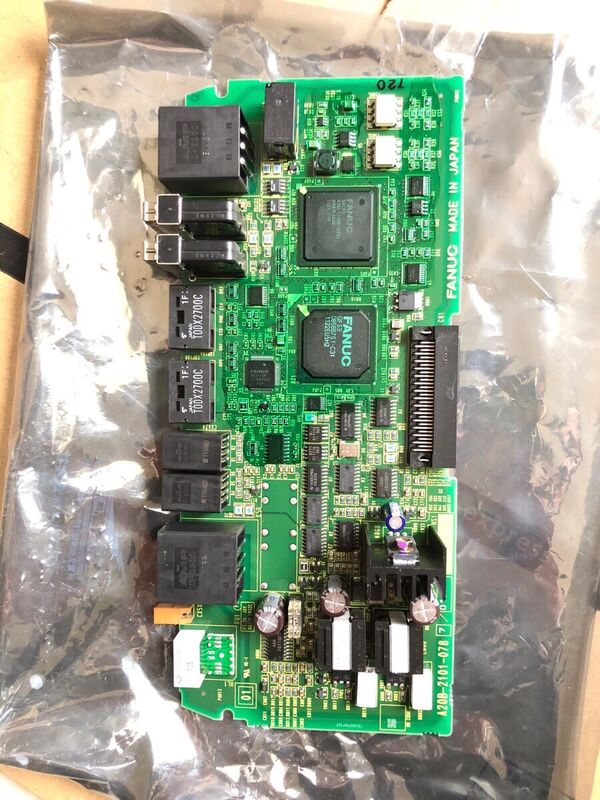

Fanuc A20B-2101-0787 Karta jednosiowa

A20B-2101-0787 | Płytka PCB serwa / napędu wrzeciona serii FANUC A20B-2101 — Płyta sterująca układu napędowego Alpha-i / Część zamienna CNC

A20B-2101 — seria płytek napędowych dla generacji Alpha-i

Seria A20B-2101 to rodzina płytek drukowanych sterowania napędem i zasilania firmy FANUC przeznaczona do modułów wzmacniaczy serwo i wrzecion generacji Alpha-i. Płyty z tej serii obejmują szereg typów funkcjonalnych:

Płyty sterujące wzmacniacza serwo:Zawiera dwukanałowe karty serwonapędów HRV (seria aiSV), zapewniające przetwarzanie prądu w pętli sterującej i interfejs FSSB do sterowania serwomotorem. Numery takie jak A20B-2101-0041 (2-osiowe) i A20B-2101-0042 (3-osiowe) obejmują standardowe konfiguracje aiSV.

Płyty sterujące wzmacniacza wrzeciona:Obejmuje sterowanie wzmacniaczem wrzeciona Alpha iB (np. A20B-2101-0870 dla wrzeciona serii 6220), zarządzanie prędkością wrzeciona, orientacją i regulacją prądu wyjściowego.

Płyty zasilające i PSM:Płytki do wysokonapięciowych wariantów PSM i obsługi stopnia mocy w większych zespołach wzmacniaczy.

Płyty serwo serii βi:Zawiera płytki A20B-2101-0050 i A20B-2101-0051 do kompaktowych serwowzmacniaczy βi firmy FANUC (odpowiednio wejście 200 V i 400 V).

A20B-2101-0787 zajmuje specyficzną pozycję w tej serii, służąc aplikacji napędowej, dla której został zaprojektowany.

Kluczowe informacje o produkcie

Możliwość serwisowania na poziomie płyty w modułach Alpha-i

Moduły serwomechanizmu i wzmacniacza wrzeciona Alpha-i firmy FANUC są zbudowane z wewnętrznie wymiennych płytek PCB. Typowy moduł zawiera płytkę okablowania (pasywną warstwę złączy) i jedną lub więcej aktywnych płytek PCB — logikę sterującą, napęd bramki i tablice dystrybucji zasilania. Ta warstwowa konstrukcja umożliwia ukierunkowaną wymianę na poziomie PCB:

Izolowanie błędów:Gdy diagnostyka potwierdzi usterkę płytki, tylko ta płyta wymaga wymiany. Pozostałe płytki i obudowa modułu pozostają na swoim miejscu.

Zachowanie parametrów:Parametry silnika i wzmocnienia serwomechanizmu znajdują się w pamięci systemu CNC, a nie na płycie napędowej. Wymiana A20B-2101-0787 nie ma wpływu na ustawienia parametrów CNC.

Efektywność kosztowa:Wymiana na poziomie PCB jest znacznie tańsza niż pełna wymiana modułu, szczególnie w przypadku wariantów modułów o większej mocy.

Scenariusze zastosowań

Naprawa modułu napędowego Alpha-i:Moduł serwa lub wzmacniacza wrzeciona FANUC generuje ciągły alarm z potwierdzonym nienaruszonym silnikiem i okablowaniem. Diagnostyka na poziomie płytki identyfikuje A20B-2101-0787 jako uszkodzony element. Wymiana przywraca normalną pracę napędu.

Planowana konserwacja części zamiennej:Placówka utrzymująca flotę modułów napędowych Alpha-i posiada w magazynie A20B-2101-0787 jako gotowy do montażu zamiennik do naprawy, umożliwiający szybką reakcję na awarię na poziomie płyty głównej podczas planowanej konserwacji.

Często zadawane pytania

P1: Jak mogę potwierdzić, że A20B-2101-0787 to właściwa płyta zamienna dla mojego modułu napędowego?

Przeczytaj numer części bezpośrednio z etykiety płytki wewnątrz konkretnego modułu Alpha-i. Jeśli na etykiecie widnieje informacja A20B-2101-0787, jest to potwierdzony zamiennik. Sprawdź listę części zamiennych modułu napędowego w instrukcji konserwacji FANUC Alpha-i dla odpowiedniego modelu modułu, aby sprawdzić gniazdo płytki i działanie w tym module.

P2: Czy A20B-2101-0787 można wymienić jako samodzielną płytkę bez usuwania całego modułu?

Dostęp do A20B-2101-0787 wymaga wyjęcia modułu wzmacniacza z szafy przemiennika i otwarcia jego obudowy. Gdy moduł znajdzie się na stole, konkretną płytkę można wyjąć i wymienić bez naruszania płytki okablowania lub innych nienaruszonych płytek w stosie. Informacje na temat konkretnego typu modułu dotyczącego procedur wyjmowania płytek i wszelkich wymagań dotyczących elementów mocujących można znaleźć w dokumentacji serwisowej modułu FANUC.

P3: Czy montaż A20B-2101-0787 wymaga ponownego wprowadzenia parametrów serwa lub wrzeciona?

Nie. Wszystkie parametry serwa i wrzeciona są przechowywane w głównej pamięci parametrów CNC, a nie na płycie napędowej. Po zamontowaniu płytki zamiennej i przywróceniu zasilania, CNC ponownie nawiązuje komunikację z modułem i automatycznie stosuje istniejący zestaw parametrów. Przed przywróceniem maszyny do produkcji sprawdź, czy napęd osiągnął normalną gotowość, i przeprowadź testy przy niskiej prędkości.

P4: Jakie kroki bezpieczeństwa należy wykonać przed otwarciem modułu Alpha-i w celu uzyskania dostępu do A20B-2101-0787?

Kondensatory szyny prądu stałego modułu Alpha-i utrzymują niebezpieczne napięcie po odłączeniu zasilania sieciowego. Przed otwarciem obudowy modułu należy poczekać na okres rozładowywania określony w instrukcji konserwacji FANUC Alpha-i — zwykle sygnalizowany przez zgaśnięcie diody LED wskaźnika ładowania — lub zmierzyć za pomocą skalibrowanego woltomierza prądu stałego, aby upewnić się, że szyna znajduje się poniżej bezpiecznego progu. Nigdy nie pomijaj tego kroku, nawet jeśli moduł był wyłączony przez kilka minut.

P5: Czy A20B-2101-0787 jest przeznaczony do zastosowań związanych z obróbką CNC, czy jest również stosowany w układach napędowych robotów?

Seria A20B-2101 obsługuje zarówno systemy napędowe obrabiarek CNC, jak i aplikacje serwonapędów robotów FANUC, ponieważ architektura sprzętowa napędów jest wspólna dla tych linii produktów. Konkretne wdrożenie A20B-2101-0787 zależy od systemu hosta, w którym jest zainstalowany. Przed zakupem zamiennika sprawdź typ systemu hosta — CNC lub sterownik robota — w dokumentacji modułu napędowego.
