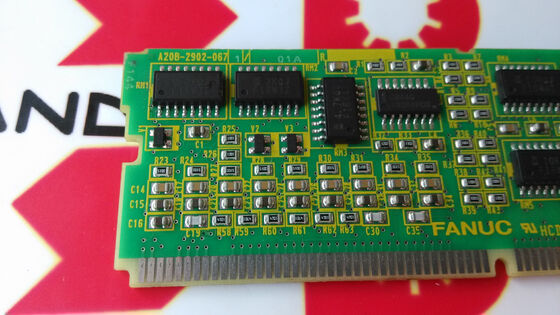

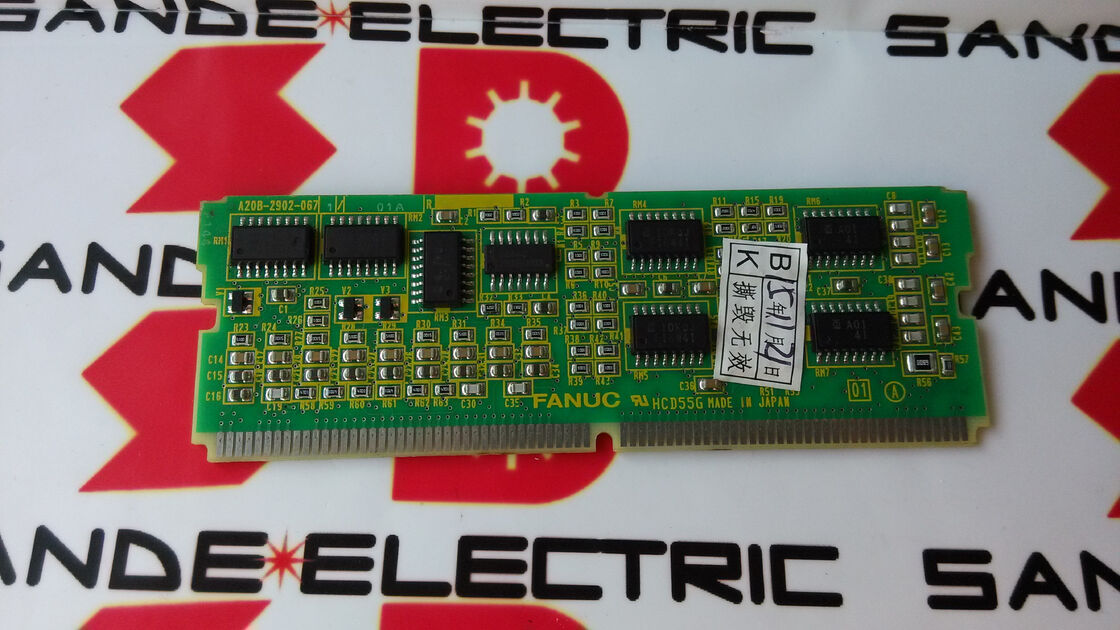

Fanuc A20B-2902-0671 Karta spindlowa A2OB-29O2-O671 Nowa w opakowaniu

A20B-2902-0671 | Moduł PCB FANUC Beta iSVSP — zintegrowany wzmacniacz serwo/wrzeciona serii Beta i/wewnętrzna płyta wtykowa

Beta iSVSP — Kompaktowa jednostka napędowa typu „wszystko w jednym”.

FANUC Beta iSVSP to kompaktowy, zintegrowany wzmacniacz, który łączy w sobie trzy funkcje napędu w jednej obudowie:

Zasilanie szyny DC (PSU):Konwertuje zasilanie sieciowe AC na napięcie szyny DC, które zasila stopnie wyjściowe serwomechanizmu i wrzeciona – funkcja, która w przeciwnym razie wymagałaby oddzielnego PSM (modułu zasilacza) w pełnej szafie Alpha-i.

Sterowanie osią serwa (SV):Steruje serwomotorem na jednej lub większej liczbie osi maszyny, wykonując bieżące pętle sterowania i komunikację FSSB dla ruchu osi sterowanego pozycją.

Sterowanie wrzecionem (SP):Steruje silnikiem wrzeciona maszyny w celu regulacji prędkości, orientacji i funkcji stałej prędkości powierzchniowej.

Zintegrowanie wszystkich trzech elementów w jednostce βiSVSP (Beta i SVSP) jest przeznaczone dla małych obrabiarek CNC, w których przestrzeń w szafie jest ograniczona – prostych 2-osiowych lub 3-osiowych centrów tokarskich oraz małych centrów obróbczych, w których oddzielna szafka modułowa Alpha-i byłaby zbyt duża. Jednostka SVSP zajmuje znacznie mniej miejsca w szafie niż osobna kombinacja PSM + SVM + SPM.

Kluczowe informacje o produkcie

Moduł PCB — element wewnętrzny jednostki SVSP

W obudowie wzmacniacza Beta iSVSP kilka płytek PCB współpracuje ze sobą w celu realizacji zintegrowanych funkcji napędu. A20B-2902-0671 jest jednym z takich wewnętrznych modułów PCB — wtykową płytką-córką, która zapewnia określoną funkcję obwodu w stosie elektroniki SVSP.

Seria A20B-2902, jak omówiono w innym miejscu tej serii, obejmuje szeroką gamę wtykowych kart rozszerzeń — od modułów pamięci, przez moduły sterujące serwomechanizmami, po moduły sterujące wrzecionem. A20B-2902-0671 jest specjalnie dostosowany do aplikacji Beta iSVSP, zapewniając dowolną funkcję obwodu wymaganą przez SVSP w tym miejscu modułu.

Kiedy ten moduł PCB ulegnie awarii, funkcja zapewniana przez Beta iSVSP zostaje naruszona — co może objawiać się całkowitym alarmem jednostki SVSP, awarią określonej funkcji napędu (oś serwo, wrzeciono lub zasilacz) lub sporadycznym zachowaniem awaryjnym skorelowanym ze stanami operacyjnymi tego modułu.

Seria Beta i — ekonomiczna platforma napędowa firmy FANUC

Seria Beta i (seria βi) to linia ekonomicznych napędów firmy FANUC, plasująca się poniżej serii Alpha-i zarówno pod względem możliwości, jak i kosztów. Podczas gdy Alpha-i obsługuje wysokowydajne funkcje serwa i wrzeciona w szerokim zakresie mocy, Beta i jest przeznaczona do:

Małe obrabiarki:Tokarki CNC z 2 lub 3 osiami, małe centra obróbcze i maszyny szkoleniowe, w których zakres wydajności Alpha-i przekracza wymagania aplikacji.

Instalacje zoptymalizowane pod względem kosztów:Tam, gdzie liczy się jednostkowy koszt napędu, a wymagania cykli maszyny mieszczą się w zakresie możliwości Beta i.

Szafy o ograniczonej przestrzeni:Zintegrowana konstrukcja wariantu SVSP zmniejsza zajmowaną powierzchnię w szafie w porównaniu z konfiguracją Alpha-i składającą się z trzech modułów.

A20B-2902-0671 jest częścią tej platformy — zapewnia moduł obwodu wewnętrznego, który pomaga Beta iSVSP zapewniać połączone funkcje serwomechanizmu, wrzeciona i zasilania.

Scenariusze zastosowań

Błąd jednostki Beta iSVSP:Małe centrum tokarskie CNC wykorzystujące jednostkę napędową Beta iSVSP generuje alarm, który uniemożliwia normalną pracę. Diagnoza identyfikuje moduł A20B-2902-0671 jako uszkodzony element wewnętrzny. Wymiana tego modułu w jednostce SVSP przywraca normalną pracę napędu.

Konserwacja jednostki SVSP:Podczas planowej konserwacji jednostki Beta iSVSP moduł A20B-2902-0671 jest wymieniany w ramach odświeżenia na poziomie płyty głównej, co resetuje żywotność tego modułu w zastosowaniach produkcyjnych o dużym cyklu pracy.

Często zadawane pytania

P1: Czy A20B-2902-0671 należy wymienić na kompletną jednostkę Beta iSVSP, czy też można wymieniać ten moduł indywidualnie?

A20B-2902-0671 to indywidualny moduł wtykowy w jednostce SVSP — a nie całe urządzenie. Jeśli diagnostyka usterek potwierdzi, że przyczyną awarii jest ten konkretny moduł, wymiana samego modułu A20B-2902-0671 będzie właściwą i opłacalną naprawą. Całkowita wymiana jednostki SVSP jest konieczna tylko w przypadku uszkodzenia wielu elementów wewnętrznych lub gdy uszkodzona jest sama obudowa SVSP.

P2: Na jakie funkcje napędu może mieć wpływ uszkodzony A20B-2902-0671?

Konkretne funkcje napędu, których to dotyczy, zależą od roli obwodu A20B-2902-0671 w architekturze Beta iSVSP. Awaria modułu może mieć wpływ na sterowanie osią serwa, sterowanie wrzecionem lub funkcję regulacji zasilania — lub na wszystkie trzy jednocześnie, jeśli moduł zapewnia wspólne zasoby współdzielone przez wszystkie funkcje. Kod alarmu wyświetlany przez jednostkę SVSP zawęża zakres funkcji, które są zagrożone.

P3: Czy A20B-2902-0671 jest kompatybilny ze wszystkimi modelami Beta iSVSP?

Beta iSVSP jest dostępny w wielu wersjach prądowych (na przykład SVSP 20/20, 20/40 itp.) i wersjach napięcia wejściowego. To, czy A20B-2902-0671 jest wspólny dla wielu wartości znamionowych, czy specyficzny dla jednej wartości, zależy od wewnętrznej konstrukcji PCB SVSP. Przed złożeniem zamówienia sprawdź listę części zamiennych konkretnego modułu SVSP — którą można znaleźć na tabliczce znamionowej modułu i Instrukcji konserwacji FANUC Beta i Series.

P4: Jakie środki ostrożności obowiązują przed uzyskaniem dostępu do A20B-2902-0671 w Beta iSVSP?

Beta iSVSP zawiera zintegrowany zespół kondensatorów szyny DC. Pomimo niewielkich rozmiarów kondensatory utrzymują niebezpieczne napięcie po odłączeniu zasilania sieciowego. W instrukcji konserwacji serii FANUC Beta i określono wymagany czas oczekiwania na rozładowanie dla konkretnego modelu SVSP przed jakimkolwiek dostępem wewnętrznym. Przed przystąpieniem do obsługi modułów wewnętrznych należy obserwować diodę LED wskaźnika ładowania i sprawdzić rozładowanie za pomocą skalibrowanego woltomierza prądu stałego.

P5: Jaka jest różnica pomiędzy jednostką Beta iSVSP a jednostką Beta iSV (tylko serwo)?

Jednostka Beta iSV (Servo) zapewnia wyłącznie sterowanie osią serwo — pobiera moc magistrali DC z oddzielnego zasilacza i nie zawiera zintegrowanych funkcji wrzeciona ani zasilacza. Beta iSVSP (serwo/wrzeciono/zasilanie) dodaje zintegrowane sterowanie wrzecionem i zintegrowany zasilacz magistrali DC, tworząc kompaktowe urządzenie typu „wszystko w jednym”. A20B-2902-0671 jest specyficzny dla wariantu SVSP — nie jest to moduł z jednostek przeznaczonych wyłącznie do SV.
