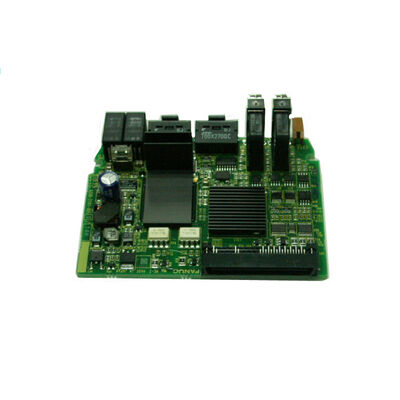

Nowe w oryginalnym opakowaniu A20B-2101-0500 Fanuc PCB Board A2OB-21O1-O5OO

A20B-2101-0500 | PCB napędu serii FANUC A20B-2101 — systemy napędów CNC i automatyki / wyprodukowano w Japonii

Seria A20B-2101 — kompleksowa rodzina płytek drukowanych do napędów

Seria A20B-2101 obejmuje jedną z najbardziej zróżnicowanych funkcjonalnie rodzin płytek drukowanych firmy FANUC — płytki napędowe i płyty zasilające do serwowzmacniaczy, wzmacniaczy wrzecionowych, modułów zasilania i serwonapędów robotów w wielu generacjach i rodzinach produktów.

Seria obejmuje szeroki zakres liczbowy, a każda grupa numerów części pełni inną rolę sprzętową dysku, co zostało potwierdzone podczas tej sesji:

Płyty sterujące i zasilające Beta-i SVM1 (005x–009x):Obejmuje A20B-2101-0050/0051 (płytki sterujące Beta-i SVM1 dla 4i/20i/40i i 80i/40HVi) i A20B-2101-0090/0091 (płytki zasilające dla wariantów 4A i 20A SVM1).

Zintegrowane karty napędowe Beta iSVSP (001x–002x):Zawiera A20B-2101-0012 (płytka napędu serwo/wrzeciona βiSVPM2) i A20B-2101-0022/0025 (dwuosiowe i trójosiowe płytki mocy dla serii A06B-6134 Beta SVSP).

Płyty sterujące wrzecionami i serwami (035x):Zawiera płytki klasy A20B-2101-0350 do sterowania wzmacniaczem wrzeciona w zastosowaniach napędowych i robotycznych.

Płytki zasilające (039x):Obejmuje rodzinę A20B-2101-0390/0391/0392/0393 — potwierdzoną jako płytki zasilające Alpha-i PSM dużej mocy z 7-segmentowym wyświetlaczem LED i filtrem szumów.

Płyty zasilające (063x–068x–084x):W tym A20B-2101-0631 (płyta zasilania), A20B-2101-0681 (płyta zasilacza) i A20B-2101-0840 (płyta podłączenia zasilania) potwierdzone w tej sesji.

A20B-2101-0500 zajmuje gamę 05xx — pomiędzy potwierdzonymi płytkami zasilającymi (039x) a potwierdzonymi płytkami zasilającymi (063x), co stanowi pozycję w serii obejmującej płytki obsługujące określony interfejs napędu lub funkcje dystrybucji mocy w systemach serwonapędów Alpha/Beta i napędach wrzecionowych.

Kluczowe informacje o produkcie

Płytki sterujące PCB w architekturze A20B-2101

Płytki drukowane napędu A20B-2101 obsługują różne warstwy stosu sprzętowego modułu napędowego, w zależności od konkretnej funkcji płytki:

Płyty warstwy kontrolnej:Płyty te przetwarzają cyfrowe sygnały poleceń, zarządzają interfejsami komunikacyjnymi i generują polecenia napędu bramki dla tranzystorów mocy. Działają na poziomach napięcia logicznego.

Płytki warstwy mocy (płytki okablowania / płyty mocy):Obsługują one ścieżki wyjściowe silnika wysokoprądowego, połączenia szyny DC i sprzęt do wykrywania prądu. Działają przy poziomach napięcia magistrali.

Tablice interfejsowe i rozdzielcze (płytki przyłączeniowe zasilania):Kierują one szynami zasilającymi i sygnałami pomiędzy wieloma płytkami w obrębie zespołu przemiennika, zapewniając szkielet elektryczny dla konfiguracji przemienników składających się z wielu płytek.

A20B-2101-0500 pełni jedną z tych funkcji w obrębie konkretnego modułu napędowego, do którego należy – a jego dokładne działanie zostało potwierdzone w dokumentacji części zamiennych zainstalowanego modułu.

Scenariusze zastosowań

Usterka płytki modułu napędowego:W systemie sterowania CNC firmy FANUC lub w systemie napędowym automatyki pojawia się usterka powiązana z płytą A20B-2101-0500. Płytkę można zidentyfikować na podstawie etykiety z numerem części. Wymiana przywraca funkcję napędu.

Zapasy zapasowe warsztatu:Placówka serwisowa utrzymuje A20B-2101-0500 jako zapasową część zapasową do obsługiwanych przez siebie systemów napędowych.

Często zadawane pytania

P1: Jak mogę potwierdzić, że A20B-2101-0500 to właściwa płyta dla mojego modułu napędowego?

Przeczytaj numer części z etykiety płytki wewnątrz konkretnego modułu napędowego. Jeśli widnieje na nim napis A20B-2101-0500, jest to prawidłowy zamiennik. Odsyłacz do listy części zamiennych modułu napędowego w odpowiedniej instrukcji konserwacji FANUC w celu potwierdzenia funkcjonalnej roli płytki.

P2: Czy A20B-2101-0500 obsługuje zastosowania wzmacniacza serwo lub wzmacniacza wrzeciona?

Seria A20B-2101 obsługuje zarówno zastosowania z serwomechanizmami, jak i napędami wrzecionowymi. Potwierdzone płyty z tej samej serii obejmują serwonapędy Beta-i SVM1 (005x–009x), zintegrowane napędy SVSP (001x–002x), zasilacze PSM (039x) i różne płyty zasilające (063x–084x). A20B-2101-0500 na pozycji 05xx obsługuje konkretną aplikację napędu potwierdzoną w dokumentacji modułu hosta.

P3: Czy wymiana A20B-2101-0500 wpływa na parametry serwa lub wrzeciona?

Nie. Parametry napędu znajdują się w głównej pamięci parametrów CNC. Wymiana A20B-2101-0500 nie ma wpływu na żadne zapisane wartości parametrów serwa lub wrzeciona. Po zamontowaniu zamiennika i przywróceniu zasilania napęd ponownie nawiązuje komunikację z CNC i pracuje na dotychczasowych parametrach.

P4: Jakie zasady bezpieczeństwa obowiązują przed uzyskaniem dostępu do A20B-2101-0500?

Moduły napędowe zawierają kondensatory szyny DC utrzymujące niebezpieczne napięcie po odłączeniu zasilania sieciowego. Postępuj zgodnie z procedurą oczekiwania na rozładowanie zawartą w odpowiedniej instrukcji konserwacji firmy FANUC i sprawdź rozładowanie za pomocą skalibrowanego woltomierza przed otwarciem obudowy modułu przetwornicy częstotliwości.
