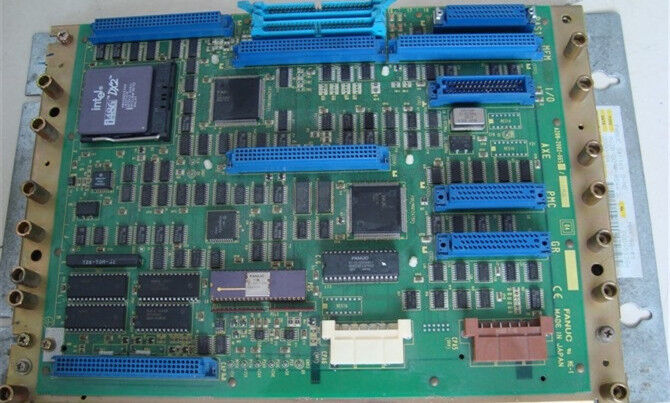

A16B-1000-0140/08B | Płyta główna FANUC RC Control — 140 × 100 × 40 mm / 2,44 kg / −40°C Min. / 50-stykowe mocowanie kasetowe

Główna płyta kontrolera — centrum dowodzenia

Główna płyta kontrolera zajmuje szczyt hierarchii poleceń w swoim systemie. Inicjuje cykle komunikacyjne, koordynuje podległe płytki i moduły, decyduje o dostępie do magistrali i wykonuje program sterujący wysokiego poziomu, któremu służą wszystkie pozostałe elementy.

A16B-1000-0140/08B pełni funkcję modułu sterującego RC w odpowiednim systemie FANUC. Rola „master” oznacza, że ​​ta tablica wysyła polecenia — nie czeka na polecenia z innej tablicy. Po włączeniu zasilania płyta ta inicjuje środowisko sterowania, wywołuje podrzędne moduły i rozpoczyna cykl sterowania. Cała aktywność systemu wynika z wykonania programu tej płyty głównej.

Kluczowe dane techniczne

50-pinowy uchwyt kasetowy — interfejs fizyczny

50-pinowe złącze do montażu kasetowego jest głównym interfejsem płyty do kontrolowanego przez nią systemu. „Mocowanie kasetowe” opisuje układ złączy, w którym płytkę wkłada się do kasety lub gniazda w stojaku — 50-stykowe złącze łączy się z płytą montażową, gdy płytka jest wpychana na miejsce. Ten rodzaj montażu:

• Zapewnia zarówno wsparcie mechaniczne, jak i połączenie elektryczne w jednym działaniu
• Umożliwia wyjmowanie i wkładanie płytki bez usuwania jakichkolwiek śrub lub elementów mocujących na interfejsie złącza
• Zapewnia bezpieczniejsze połączenie niż otwarte złącza krawędziowe w środowiskach o wibracjach

Scenariusze zastosowań

Błąd sterownika systemu:System sterowany przez firmę FANUC wykorzystujący kartę główną A16B-1000-0140 generuje alarm sterownika głównego. Wszystkie kontrolowane funkcje są zablokowane. Po potwierdzeniu, że podrzędne płytki i zasilacze działają, A16B-1000-0140/08B jest identyfikowany jako usterka. Wymiana płytki przywraca kontrolę nad systemem.

Wymiana instalacji zewnętrznej:W systemie FANUC zainstalowanym w obudowie zewnętrznej w regionie o północnym klimacie dochodzi do awarii sterownika po bardzo zimnym okresie. Zamiennik A16B-1000-0140/08B zapewnia takie samo minimum robocze -40°C wymagane dla środowiska instalacji.

Często zadawane pytania

P1: Co oznacza „RC Control Master” dla A16B-1000-0140?

„RC” w kontekście FANUC A16B-1000 odnosi się do konkretnej roli sterującej tej płytki — pełni ona funkcję głównego sterownika w robocie FANUC lub systemie sterowania ruchem z tej serii. Sterownik główny to płyta, która uruchamia program sterujący najwyższego poziomu i koordynuje cały system. Potwierdź dokładny typ systemu z dokumentacji zainstalowanego sprzętu, aby sprawdzić, czy A16B-1000-0140/08B jest odpowiednią płytą główną.

P2: Czy A16B-1000-0140/08B może zastąpić wcześniejszą wersję, taką jak /04A?

W większości przypadków późniejsze wersje płyt FANUC są kompatybilne wstecz — /08B może zastąpić /04A bez zmian w konfiguracji systemu. Jednakże kompatybilność zależy od zainstalowanej wersji oprogramowania systemowego. Niektóre wersje oprogramowania systemu FANUC wymagają minimalnej wersji płyty głównej. Zapoznaj się z instrukcją połączeń systemu lub skontaktuj się z pomocą techniczną FANUC, aby potwierdzić zgodność /08B w systemie, w którym wcześniej korzystano z wcześniejszej wersji.

P3: Jakie dane są przechowywane na płycie głównej A16B-1000-0140/08B?

Płyta główna zazwyczaj przechowuje program sterujący i konfigurację systemu w pamięci nieulotnej (EEPROM lub flash). Po uruchomieniu systemu zapisany program inicjuje i steruje systemem. To, czy parametry lub dane programu zostaną zachowane podczas wymiany płytki, zależy od tego, czy pamięć znajduje się na samej płycie głównej, czy w oddzielnych modułach pamięci. Przed wymianą sprawdź w dokumentacji systemu, które elementy danych znajdują się na płycie głównej, i odpowiednio zorganizuj kopię zapasową.

P4: Jakie znaczenie ma waga 2,44 kg dla tej deski?

Ważący 2,44 kg A16B-1000-0140/08B jest znacznie cięższym zespołem PCB niż typowe karty opcjonalne CNC (które często ważą poniżej 0,5 kg). Ta wyższa waga odzwierciedla dodatkowe komponenty i potencjalnie większe podłoże fizyczne. Specyfikacja głębokości 40 mm wskazuje również na znaczny profil wysokości komponentów na płycie. Podczas instalacji trzymaj płytkę obiema rękami, aby uniknąć zgięcia płytki drukowanej pod własnym ciężarem podczas wkładania.

P5: Czy wersja /08B zmienia wejścia/wyjścia płyty lub interfejs komunikacyjny?

Zmiany wersji w rodzinach płytek FANUC zazwyczaj obejmują aktualizacje komponentów, poprawki układu lub wersje oprogramowania sprzętowego bez zmiany funkcjonalnych wejść/wyjść lub interfejsu komunikacyjnego. A16B-1000-0140/08B wykorzystuje ten sam 50-pinowy interfejs do montażu kasetowego, co wcześniejsze wersje. O ile konkretne uwagi dotyczące zmian wersji (dostępne w dokumentacji serwisowej FANUC) nie wskazują zmiany złącza lub protokołu, interfejs /08B jest funkcjonalnie kompatybilny z poprzednią instalacją.
