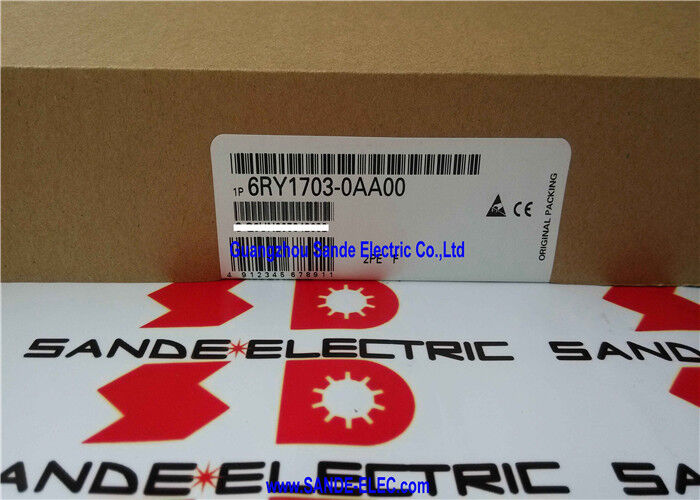

ELEKTRON. CONTR 6RY1703-0AA00 6RY1 703-0AA00 6RY17O3-OAAOO

Siemens 6RY1703-0AA00 ∙ SIMOREG DC-MASTER 6RA70 CUD1 Elektroniczna tablica sterowania ∙ C98043-A7001-L1

Numer części:6RY1703-0AA00

Pozycja wewnętrznego elementu:C98043-A7001-L1

Producent:Siemens AG (Niemcy)

Rodzaj produktu:Płyty sterowania zamkniętej pętli (elektroniczne sterowanie / mikropłyty)

Przegląd

6RY1703-0AA00 jest numerem zamówienia rynkowego dla płyty CUD1 (Control Unit Digital 1) - głównej płyty cyfrowego sterowania w sercu każdego napędu prądu stałego Siemens SIMOREG DC-MASTER 6RA70.Na etykiecie wewnętrznego elementu oznaczenie C98043-A7001-L1 określa go jako wersję serii L1 CUD1.

CUD1 jest mózgiem SIMOREG 6RA70, dwa mikroprocesory na tej płycie wykonują wszystkie funkcje sterowania zamkniętą pętlą napędu: pętlę regulacji prądu armatury, pętlę regulacji prędkości,charakterystyka osłabienia polaPłyta posiada również kompletny zestaw parametrów napędu, obsługuje seryjny interfejs DriveMonitor do uruchomienia,i zarządza wszelką komunikacją busem polowym za pośrednictwem płyt opcyjnych podłączonych do jego gniazd rozszerzeniowych.

Platforma 6RA70 dzieli swoją elektronikę na trzy główne deski: CUD1 (ta płyta CUD1 jest jedyną płytą, która przechowuje parametry napęduPo wymianie płyty CUD1 zestaw parametrów napędu musi zostać ponownie wprowadzony z udokumentowanej kopii zapasowej ∙ pozostałe dwie płyty nie zawierają danych konfiguracyjnych.

Pozycja L1 identyfikuje najwcześniejszą generację projektu CUD1. Napędy z C98043-A7001-L1 są identyfikowane jako Production State A1 lub A2.Późniejsze napędy (stan produkcji A3 i wyższy) używają płyty L2 i uruchamiają wersje oprogramowania 3Ten stosunek kompatybilności sprzętowo-oprogramowania musi być przestrzegany.

Główne specyfikacje

Przechowywanie parametrów i uruchomienie napędu

CUD1 przechowuje pełny zestaw parametrów, które określają zachowanie napędu: dane motorowe, zyski regulatora zamkniętej pętli, czasy rampy, konfigurację I/O, źródła punktów ustawień i progi ochrony.Wszystkie te dane konfiguracji znajdują się na CUD1 nie na żadnej innej płytce w napędzie.

Bez udokumentowanego zapisu zapasowego napęd wymaga pełnego ponownego uruchomienia: ponowne wprowadzenie danych silnika, automatyczne dostosowanie regulatora, rekonfiguracja I / O,i weryfikacja wszystkich ustawień zabezpieczeńW środowisku produkcyjnym może to oznaczać wydłużony czas przerwy.

DriveMonitor Siemens PC oparte narzędzie uruchamiania dla 6RA70 Każde miejsce z napędami SIMOREG 6RA70 powinno mieć aktualne zapasowe parametry DriveMonitor dla każdego napędu jako standardową praktykę konserwacji, niezależnie od tego, czy przewiduje się awarię zarządu.

Kompatybilność L1 i L2

C98043-A7001-L1 (6RY1703-0AA00) obsługuje napędy A1 i A2 w stanie produkcji.potwierdzające, że tablica zamienna serii L pasuje do stanu produkcji zainstalowanego napędu jest obowiązkowa.

Instalacja płyty L2 w napędzie L1/A1-A2 (lub odwrotnie) powoduje niekompatybilną kombinację sprzętu i oprogramowania, która uniemożliwia działanie napędu.Niezgodność będzie widoczna przy uruchomieniu ̇ napęd nie zostanie poprawnie uruchomiony.

Częste pytania

Pytanie 1: Czy przy każdym uruchomieniu SIMOREG 6RA70 wyświetla F063 (błąd RAM) lub F064 (błąd ROM), co uniemożliwia wszelkie działania?

F063 i F064 przy uruchomieniu wskazują na usterkę pamięci wewnętrznych komponentów pamięci RAM lub ROM CUD1 - te komponenty znajdują się na samej płycie CUD1.Potwierdzony błąd pamięci oznacza, że CUD1 nie działa i musi zostać wymieniony. Przed zamówieniem, potwierdź stan produkcji z tablicy ratingowej napędu, aby upewnić się, że zamiennik jest serii L1.

P2: Produkcja 6RY1703-0AA00 została wycofana w 2007 r. Czy jest nadal dostępna?

Specjalistyczny przemysłowy rynek wtórny napędu prądu stałego posiada przetestowane płyty CUD1 z tej serii.Programy wymiany, w których uszkodzona płyta jest zwrócona na kredyt do testowanej jednostki, są powszechne wśród specjalistów ds. naprawy napędu prądu stałegoPrzed zakupem należy potwierdzić, że płyty z serii L spełniają wymagania L1.

Pytanie 3: Nieudany CUD1 nie ma zapisu parametrów.

Wymagane jest pełne ponowne uruchomienie: wprowadzenie danych na tablicy nazwy silnika (opór armatury, indukcyjność, prąd znamionowy, prędkość), automatyczne dostosowanie regulatora (prąd i pętla prędkości), konfiguracja I/O i ustawienia punktu ustawienia,i weryfikacji progu ochrony. Przewodnik SIMOREG 6RA70 firmy Siemens dotyczący uruchomienia pojazdu (dostępny za pośrednictwem Siemens Industry Support) szczegółowo opisuje procedurę.

P4: Czy można wykorzystać płytę C98043-A7001-L2 (6RY1703-0AA01) w przypadku niedostępności płyty L1?

Nie Zainstalowanie sprzętu L2 w napędzie L1/A1-A2 z oprogramowaniem zgodnym z L1 spowoduje niezgodnośćJeśli płyta L1 jest niedostępna,ścieżka aktualizacji sprzętu i oprogramowania dla całej generacji CUD1 (konwersja na L2 z dopasowanym oprogramowaniem) może być opcją z specjalistycznym wsparciem napędu prądu stałego, ale wymaga starannego planowania i nie jest to prosta wymiana desek.

P5: Platforma 6RA70 jest starzejąca się. Czy istnieje nowoczesna ścieżka migracji, jeśli CUD1 nie może być pozyskiwana?

SINAMICS DCM (DC Master) jest obecną platformą konwertera prądu stałego firmy Siemens i bezpośrednim następcą SIMOREG 6RA70.Migracja z 6RA70 na SINAMICS DCM zachowuje istniejący silnik prądu stałego tylko elektronika konwertera jest wymieniana. DCM obejmuje ten sam zakres mocy i wykorzystuje PROFIBUS/PROFINET zamiast architektury seryjnej/powierzchniowej 6RA70.Planowana migracja na SINAMICS DCM jest długoterminowym rozwiązaniem.
