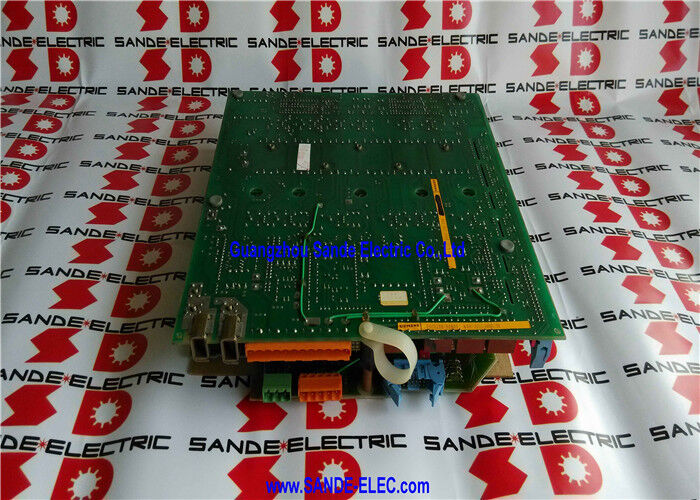

3 osi Simodryb 610 AC Feed Drive Obwód zasilania 6SC6108-0SN00

6SC6108-0SN00 | Płytka zasilająca napędu prądu przemiennego Siemens SIMODRIVE 610 — A38 / 8/16A / 3-osiowa / płytka zasilająca serwonapędu CNC

SIMODRIVE 610 — zintegrowany z CNC system napędu posuwu firmy Siemens

SIMODRIVE 610 (seria 6SC61xx) to zintegrowany z CNC układ serwonapędowy wcześniejszej generacji firmy Siemens — zaprojektowany do współpracy ze sterownikami CNC SINUMERIK w celu precyzyjnego sterowania napędem posuwu wieloosiowych obrabiarek. SIMODRIVE 610 poprzedza platformy SIMODRIVE 611 i SINAMICS i był szeroko stosowany w centrach obróbczych, centrach tokarskich i szlifierkach wykorzystujących sterowanie SINUMERIK 3, 810, 820 i wczesną wersję 840.

W architekturze SIMODRIVE 610 moduły napędu posuwu łączą elektronikę regulacyjną i stopień mocy w kompaktowej jednostce napędowej. 6SC6108-0SN00 to płytka PCB obwodu mocy (sekcja mocy „Leistungsteil”) w 3-osiowym module napędowym SIMODRIVE 610 AC.

Kluczowe dane techniczne

SIMODRIVE 610 w hierarchii napędów Siemens

SIMODRIVE 610 reprezentuje wcześniejszą generację zintegrowanych systemów napędowych firmy Siemens:

Obrabiarki wyposażone w napędy posuwu SIMODRIVE 610 pozostają w użyciu w wielu środowiskach produkcyjnych – wymagają zapasowych płytek zasilających, takich jak 6SC6108-0SN00, do konserwacji i napraw.

Scenariusze zastosowań

Usterka płytki mocy SIMODRIVE 610:Moduł napędu posuwu SIMODRIVE 610 sterowany przez SINUMERIK obrabiarki generuje błędy zasilania osi — alarmy serwo wskazujące awarie IGBT lub stopnia mocy w napędzie posuwu. Jako usterkę zostaje zidentyfikowana płytka PCB zasilania 6SC6108-0SN00 A38. Wymiana przywraca zdolność sterowania osią napędu posuwu.

Serwis modułu napędowego SIMODRIVE 610:Zakład produkcyjny obsługujący starsze obrabiarki wyposażone w SIMODRIVE 610 utrzymuje 6SC6108-0SN00 jako zamiennik dla konkretnego modułu napędowego zamontowanego w ich sprzęcie.

Często zadawane pytania

P1: Jaki jest związek pomiędzy 6SC6108-0SN00 (PCB mocy) a płytką regulacyjną w module SIMODRIVE 610?

Moduł napędu posuwu SIMODRIVE 610 składa się z płytki regulacyjnej (elektronika sterująca — algorytmy regulacji, komunikacja z SINUMERIK CNC, pamięć parametrów) i płytki mocy (stopień mocy — przełączanie IGBT, generowanie prądu silnika). 6SC6108-0SN00 to płytka PCB mocy: zawiera tranzystory falownika i czujnik prądu dla wszystkich trzech osi, ale nie zawiera parametrów napędu. Parametry przechowywane są na płycie regulacyjnej. Błędy stopnia mocy i błędy regulacji powodują różne charakterystyki alarmów.

P2: Jakie alarmy CNC SINUMERIK wskazują na awarię płytki mocy 6SC6108-0SN00?

Awarie płytek mocy w modułach SIMODRIVE 610 powodują alarmy na poziomie napędu w SINUMERIK CNC – zazwyczaj wskazują na awarię sprzętową napędu osi, usterkę IGBT lub awarię modułu napędu posuwu w jednej lub kilku z trzech osi. Diody LED modułu napędowego dostarczają również kody stanu, które pomagają zlokalizować usterkę w module. Jeśli test płyty regulacyjnej i serwomotorów przebiega prawidłowo, ale przy włączeniu osi nadal występują alarmy poziomu mocy, priorytetem diagnostycznym jest płytka PCB zasilania.

P3: Czy płytka PCB zasilania 6SC6108-0SN00 przechowuje jakiekolwiek parametry napędu?

Nie. Parametry napędu — ustawienia wzmocnienia osi, ograniczenia prądu, progi monitorowania — są przechowywane na płycie regulacyjnej (PCB sterowania w pętli zamkniętej), a nie na płytce PCB mocy. Wymiana 6SC6108-0SN00 nie ma wpływu na zapisane parametry. Po zamontowaniu zamiennej płytki PCB zasilania, przed oddaniem maszyny do serwisu sprawdź, czy wszystkie napędy trzech osi działają.

P4: Jakie środki ostrożności obowiązują podczas wymiany 6SC6108-0SN00?

Odizoluj i zablokuj zasilanie modułu SIMODRIVE 610. Płytka PCB zasilania zawiera kondensatory i działa z szyny prądu stałego, która utrzymuje ładunek po odłączeniu zasilania — przed dostępem wewnętrznym sprawdź, czy napięcie szyny jest na bezpiecznym poziomie. Płytka PCB mocy A38 jest montowana w sąsiedztwie przyłączy magistrali wysokiego napięcia. Trzymaj zamienną płytkę za pomocą antystatycznego paska na nadgarstek na powierzchni odpornej na wyładowania elektrostatyczne.
