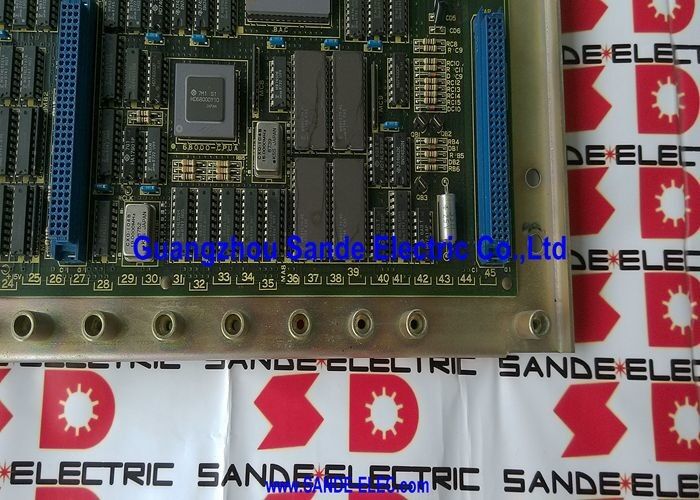

A16B-1010-0200∙ FANUC Series 11-A Digital Master PCB F11 / Fiber Optic / Peripheral Axis Cards / 9" i 14" CRT / 11M i 11T

Seria 11 FANUC Pierwsza generacja cyfrowych CNC

FANUC serii 11 (F11) stanowi ważny kamień milowy w historii CNC: był jednym z pierwszej generacji cyfrowych systemów CNC firmy FANUC.Wcześniejsze generacje FANUC CNC wykorzystywały analogową komunikację serwo i stosunkowo proste cyfrowe architekturę sterowaniaSeria 11 przeszła na cyfrowe sterowanie napędem, podstawowy krok inżynieryjny, który poprawił dokładność serwo, zmniejszył dryf,i wyeliminował wymagania kalibracji analogowej wcześniejszych systemów.

W odniesieniu do urządzeń, które nie są objęte kontrolą przez urządzenia objęte kontrolą przez urządzenie objęte kontrolą przez urządzenie objęte kontrolą przez urządzenie objęte kontrolą przez urządzenie objęte kontrolą przez urządzenie objęte kontrolą przez urządzenie objęte kontrolą przez urządzenie objęte kontrolą przez urządzenie objęte kontrolą przez urządzenie objęte kontrolą.A16B-1010-0200 to płyta główna dla pierwszego wariantu tej cyfrowej architektury ̇ generacji 11-A (Model A).

Główne specyfikacje

9-calowy lub 14-calowy CRT

A16B-1010-0200 obsługuje dwie opcje wyświetlania CRT, określone przez zainstalowaną kartę procesora graficznego:

9-calowy CRT (monochromatyczny):Standardowy wyświetlacz do obsługi CNC opartej na tekście

14-calowy kolor CRT:Większy kolorowy wyświetlacz umożliwiający pełnokolorowe graficzne wyświetlanie ścieżki narzędzia i ulepszony interfejs operatora. Używany, gdy większy kolorowy interfejs operatora został określony przez producenta maszyny.

Karta procesora graficznego umieszczona w gnieździe graficznym CNC określa, który typ wyświetlacza jest aktywny.

Scenariusze zastosowania

Wymiana płyty głównej centrum obróbki serii 11-M:Centrum obróbki FANUC 11-M nie uruchamia Wymiana z oryginalną konfiguracją modułu (karty osi), karty pamięci, procesor graficzny ponownie zainstalowany) przywraca pełną pracę 11-M.

Odbudowa centrum skrętu serii 11-T:Stare centrum obrotowe 11-T zostało odnowione w celu kontynuacji produkcji.

Częste pytania

P1: Jaka jest różnica między serią 11-A a późniejszymi wariantami serii 11 w serii A16B-1010?

A16B-1010-0200 to pierwsza generacja (11-A) płyty głównej cyfrowego CNC serii 11.Późniejsze wersje serii 11 Przyległe numery części w zakresie A16B-1010 (takie jak A16B-1010-0210, A16B-1010-0321,A16B-1010-0331) reprezentują te późniejsze pokoleniaA16B-1010-0200 jest punktem wyjścia 11-A z rodziny cyfrowych CNC serii 11.

P2: Czy interfejs światłowodowy na A16B-1010-0200 wykorzystuje ten sam protokół FSSB co późniejsze systemy FANUC?

Nie, nie, nie. The fibre optic interface on the A16B-1010-0200 is for system data and graphics signal transmission between the master board and the display/graphics unit — it is a data communication link for display purposesJest to różnica od późniejszego FSSB (Fanuc Servo Serial Bus) firmy FANUC, który jest interfejsem sterowania serwo napędem światłowodowym.Włókno optyczne w kontekście serii 11 służy innym celom architektonicznym.

P3: Czy wszystkie karty pamięci i karty osi z oryginalnej instalacji A16B-1010-0200 są ponownie wykorzystywane na nowej płycie?

Tak, karty osi obwodowej, karty procesora graficznego, karty pamięci i powiązane moduły należy usunąć z uszkodzonej płyty głównej i ponownie zainstalować w zamiennej A16B-1010-0200.Płyty i moduły te posiadają konfigurację osiPrzeniesienie ich na kartę zamienną zachowuje oryginalną konfigurację systemu bez konieczności całkowitej przebudowy od zera.

P4: Jakie kopie zapasowe danych są potrzebne przed wymianą A16B-1010-0200?

W erze serii 11 kopie zapasowe są zazwyczaj wykonywane za pośrednictwem RS-232C do przebijalnika taśmy papierowej, magnetofonu,lub RS-232C podłączony PC w zależności od opcji I/O maszynyPrzed rozpoczęciem wymiany należy potwierdzić z podręcznika seryjnego 11 jaką metodę zapasową dostępna jest na danej maszynie.
