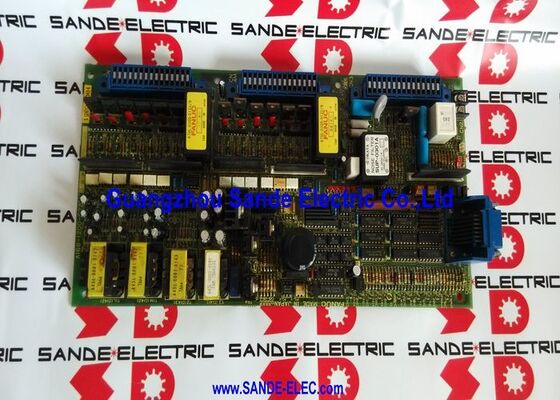

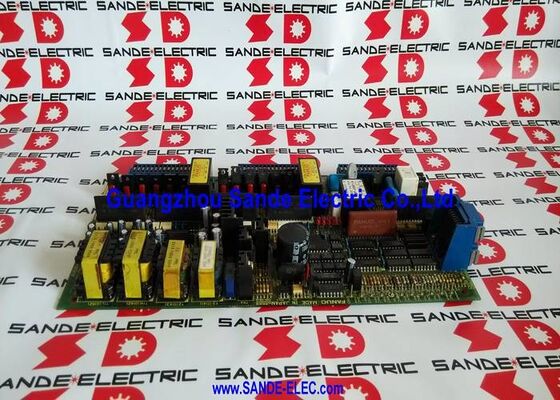

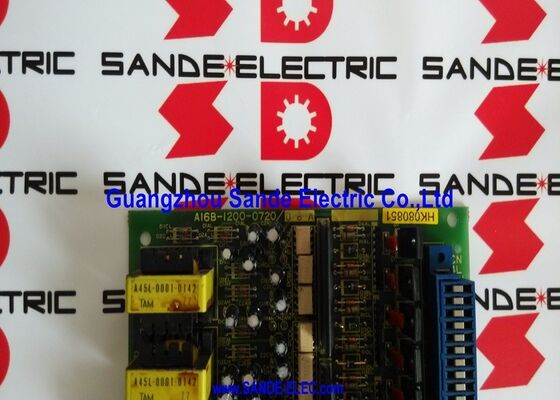

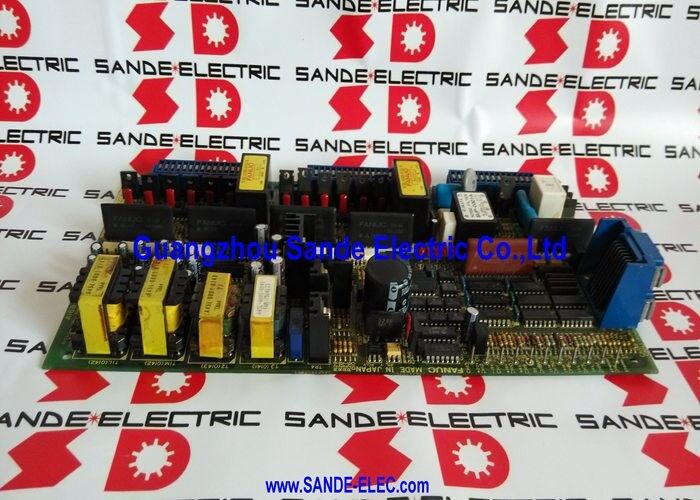

FANUC DRIVE BOARD A16B-1200-0720 A16B12000720 A16B-12OO-O72O

FANUC A16B-1200-0720 | Płytka drukowana 2-osiowego serwonapędu serii S — seria A16B-1200 / dwuosiowa / sterowanie serwo AC

Dwuosiowe sterowanie serwomechanizmem w serii A16B-1200

A16B-1200-0720 to 2-osiowa płytka sterująca PCB serwonapędu z serii A16B-1200 firmy FANUC, zaprojektowana dla systemów serwonapędów AC serii S w obrabiarkach CNC. W architekturze serwonapędu serii S moduł serwonapędu obsługuje sterowanie prądem i położeniem podłączonych osi serwo w pętli zamkniętej. A16B-1200-0720 steruje jednocześnie dwiema osiami — osią L i osią M — z jednej płyty, umożliwiając zsynchronizowany ruch w dwóch osiach w obsługiwanym module napędowym.

Seria S to generacja serwonapędów firmy FANUC z interfejsem analogowym, która poprzedzała serię Alpha. Maszyny zbudowane na serwonapędach serii S są w dalszym ciągu w służbie produkcyjnej. A16B-1200-0720 to sterująca płytka drukowana w zespole serwonapędu 6058 — identyfikacja i wymiana konkretnej płytki, a nie całego modułu napędowego, to ścieżka naprawy na poziomie komponentu w przypadku awarii napędów serii S, w których źródłem usterek jest karta sterująca.

Kluczowe dane techniczne

Naprawa na poziomie płyty głównej a wymiana dysku

Moduł serwonapędu 6058 to kompletna jednostka z płytką sterującą PCB A16B-1200-0720 jako komponentem wewnętrznym. Identyfikacja, czy usterka serwonapędu ma swoje źródło w płytce sterującej PCB, czy w stopniu mocy, pozwala określić, czy naprawa na poziomie płytki jest właściwą ścieżką.

Usterki karty sterującej zazwyczaj powodują jednoczesne pojawienie się kodów alarmowych na wszystkich osiach sterowanych przez płytkę — gdy pojawiają się alarmy osi L i M wraz z potwierdzonym dobrym stanem silników i kabli, głównym podejrzanym jest A16B-1200-0720. Awarie stopnia mocy powodują alarmy dotyczące przetężenia, utraty fazy lub tranzystora specyficzne dla danego obwodu, zwykle na jednej osi lub jako usterka zależna od obciążenia.

Przed złożeniem zamówienia potwierdź dokładny numer części z etykiety zainstalowanej płyty. Sąsiednie warianty A16B-1200 obsługują różną liczbę osi i konfiguracje napędów w rodzinie serii S.

Często zadawane pytania

P1: Która generacja CNC FANUC wykorzystuje A16B-1200-0720?

Płytki PCB sterujące serwonapędami serii A16B-1200 są powiązane z platformą serwonapędów FANUC serii S — generacją poprzedzającą serię Alpha. Serwonapędy serii S połączone ze sterownikami CNC FANUC serii 0, 3, 5, 6 i 10/11/12 za pomocą analogowego interfejsu PWM. Przed określeniem tej płyty potwierdź generację CNC i napędu z dokumentacji maszyny.

P2: Czy A16B-1200-0720 można przetestować przed instalacją?

Weryfikacja funkcjonalna płytki sterującej serwonapędu wymaga uruchomienia całego modułu napędowego pod obciążeniem silnika — warunków, których nie da się odtworzyć bez pełnego zespołu napędu i podłączonego silnika. Płyta potwierdzona pomyślnie w testach maszyny dawcy jest najbardziej niezawodną metodą weryfikacji. Testowanie zasilania na stanowisku testowym bez obciążenia potwierdza jedynie włączenie zasilania płyty bez podstawowych usterek.

P3: Jakie alarmy wskazują na awarię A16B-1200-0720?

Jednoczesne alarmy na osi L i M – dwie osie kontrolowane przez tę płytkę – przy potwierdzonym dobrym stanie silników i kabli wskazują na płytkę sterującą. Błędy VRDY (prędkość gotowa) przy uruchomieniu lub kody alarmowe wskazujące awarię komunikacji z serwomechanizmem wskazują również na kartę sterującą, gdy potwierdzono, że okablowanie napędu i silnik są sprawne.

P4: Czy ustawienia przełączników lub zworek w A16B-1200-0720 muszą być zgodne?

Płytki PCB sterujące serwonapędem serii A16B-1200 mogą zawierać przełączniki konfiguracyjne parametrów interfejsu osi. Przed wyjęciem oryginalnej płytki sfotografuj lub zapisz wszystkie pozycje przełączników. Płyta zastępcza musi być skonfigurowana identycznie. Nieprawidłowe ustawienia przełączników powodują alarmy osi lub nieprawidłowe zachowanie napędu, które nie odpowiada parametrom ruchu zaprogramowanym przez CNC.

P5: Skąd pochodzi A16B-1200-0720?

Za pośrednictwem rynku wtórnego serwonapędów FANUC serii S — dealerzy komponentów FANUC, specjaliści od napraw przemysłowych CNC i sprawdzeni nadwyżki dostawców. Potwierdź A16B-1200-0720 konkretnie na etykiecie zainstalowanej płyty. Rodzina A16B-1200 zawiera wiele wariantów; przyrostek -0720 określa konkretną konfigurację 2-osiową dla modułu napędowego 6058.
