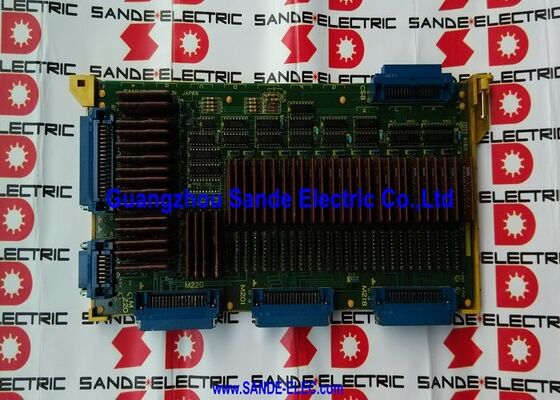

Płyty obwodne A16B-1211-0970 A16B-1211-O97O A16B12110970

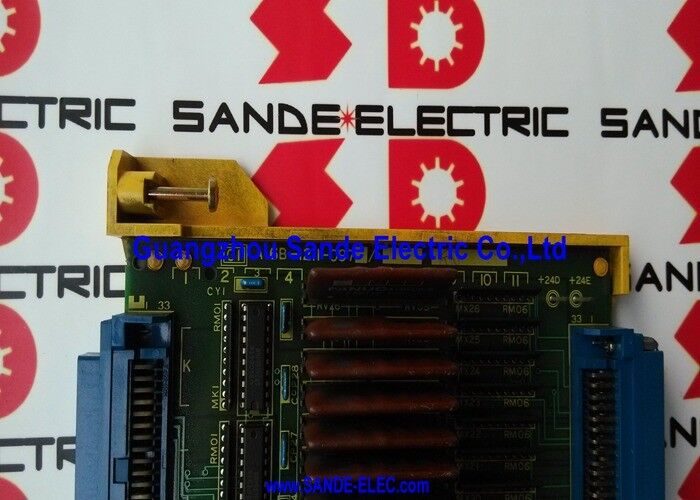

A16B-1211-0970∙ FANUC Series 0-C Zero Control E3 I/O PCB ∙ 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD

Zero Control E3 najpełniejsza tablica I/O

Rodzina płyt I/O serii 0-C FANUC (Zero C lub F0C) wykorzystuje oznaczenie E do identyfikacji różnych poziomów pojemności I/O w zakresie A16B-1211-097x:

E3 oznaczenie A16B-1211-0970 jest w pełni wypełniony płyta. Wszystkie 104 kanały wejściowe i 72 kanały wyjściowe są zmontowane i aktywne.Warianty E2 i E1 posiadają stopniowo mniejszą liczbę obwodów dla prostszych maszyn narzędziowych, w których potrzebne jest mniej punktów wejścia/wyjścia.

W przypadku ośrodków obróbki i obróbki z serii 0-C z w pełni wyposażonymi panelami obsługi, automatycznymi wymiennikami narzędzi, systemami palet i obwodami hydraulicznymi,konfiguracja E3 zapewnia pełną liczbę I/O niezbędną bez wyczerpania kanałów.

Główne specyfikacje

Integracja drabiny PMC  Jak działa zarząd E3

A16B-1211-0970 łączy się z logiką drabiny PMC (Programmable Machine Controller) serii 0-C CNC. Program drabiny odczytuje wszystkie 104 stany wejściowe w każdym cyklu skanowania i pisze do wszystkich 72 wyjściów.

Mosty na tablicy E3:

• Przesłania polegowe narzędzia maszynowego (przełączniki, czujniki, siłowniki)
• Wewnętrzna szyba PMC CNC

Po awarii A16B-1211-0970 PMC traci łączność z urządzeniami maszynowymi. Sekwencje maszyny zatrzymują się PMC nie może potwierdzić czy włączenia są czyste, nie może zweryfikować zakończenia zmiany narzędzia,i nie może sterować czynnikami maszynowymiCNC zazwyczaj generuje alarmy łącza I/O specyficzne dla zakresu adresów płyty E3.

Scenariusze zastosowania

Nieprawidłowość wprowadzania/wyprowadzania w centrum obróbki 0-MC:Centrum obróbki FANUC 0-MC opracowuje losowe alarmy PMC wpływające na funkcje wymiany narzędzi i palet. Funkcje głównej osi pozostają normalne.Wymiana przywraca pełną komunikację 104/72.

Centrum obrotowe 0-TC z złożoną automatyzacją:Centrum obrotowe 0-TC z podsycaczem prętowym, hydraulicznym kołem i ogonem wykorzystuje 90 z dostępnych 104 wejściowych i 65 z 72 wyjściowych.Cała pojemność deski E3 komfortowo obsługuje ten ładunek sygnału.

Częste pytania

P1: Jaka jest różnica między E3 (A16B-1211-0970) a E2 (A16B-1211-0971)?

E3 to płyta w pełni wypełniona 104 DI / 72 DO. E2 (A16B-1211-0971) ma mniej obwodów I / O a mniejszy komplement DI / DO dla prostszych narzędzi maszynowych.E3 i E2 obsługują ten sam fizyczny gniazdo w serii 0-C CNC, ale nie mogą być wymieniane bez wpływu na dostępność adresu I / OJeżeli program PMC maszyny obsługuje wejścia lub wyjścia w zakresie 73 ‰ 104 DI lub 57 ‰ 72 DO, sygnały te nie występują na urządzeniach E2.

P2: Czy zastąpienie A16B-1211-0970 wymaga zmian w programie PMC?

Program PMC używa adresów I/O, a nie tożsamości płyty sprzętowej.Zastąpienie A16B-1211-0970 identyczną płytą E3 w tej samej konfiguracji adresu przywraca pełną komunikację I/O PMC bez modyfikacji programu PMCObecny program drabiny nadal dotyczy tych samych 104/72 punktów I/O na nowej tablicy.

P3: Czy obwody wyjściowe płyty E3 są typu tranzystorowego lub relé?

Płyty I/O serii 0-C wykorzystują obwody wyjściowe tranzystorowe (typ zlewu) a nie mechaniczne kontakty przekaźnika.Są odpowiednie do sterowania cewkami przekaźników, lampy wskazujące i cewki zaworów magnetycznych ale wymagają zewnętrznych kontaktów przekaźnika do przełączania obciążeń napięcia sieciowego.Przed podłączeniem jakiegokolwiek obciążenia wyjściowego należy sprawdzić typ wyjścia i wymagania dotyczące obciążenia z dokumentacji elektrycznej maszyny.

P4: Jaki jest zakres kodu alarmowego PMC wskazujący na A16B-1211-0970?

Alarmy I/O generowane w przypadku awarii płyty E3 zazwyczaj zawierają kody alarmowe PMC związane z zakresem adresów komunikacji łącza I/O przypisanych do płyty.Szczegółowe kody alarmowe są udokumentowane w instrukcji obsługi i instrukcji połączenia sprzętu FANUC serii 0-C PMC.Alarmy wskazujące na określony blok adresu I/O przypisany do zestawu złączy płyty E3 (M186, M196, M201, M218, M220) w konfiguracji I/O CNC zawężają wadę do tej płyty.
