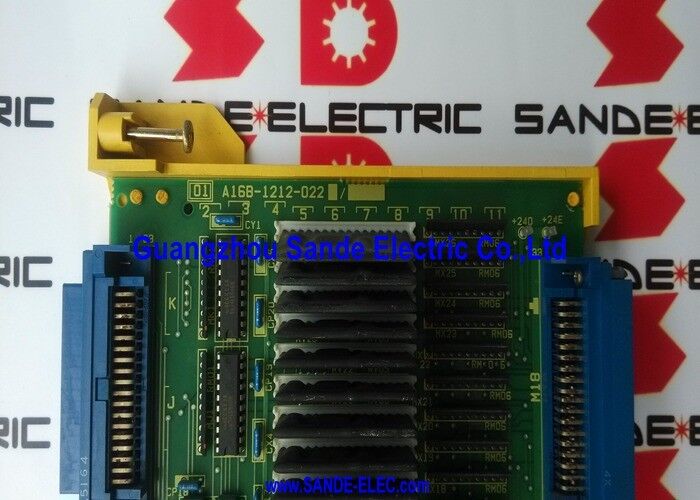

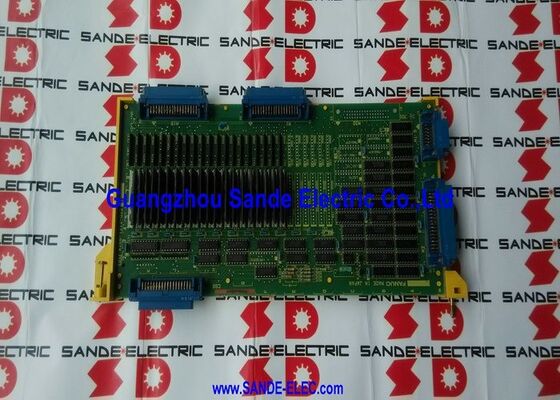

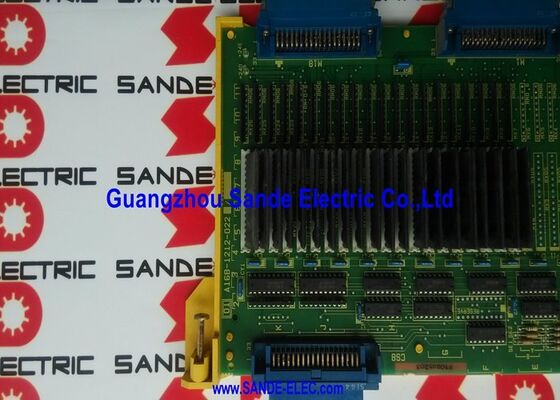

Fanuc PC Board A16B-1212-0220 A16B-1212-O22O

A16B-1212-0220 | Płyta we/wy FANUC serii 0-C C7 — 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD / nie do montażu powierzchniowego / całkowicie wypełniona

104 wejścia i 72 wyjścia — sterowanie maszyną na dużą skalę

Liczba sygnałów A16B-1212-0220 odzwierciedla potrzeby w pełni wyposażonej obrabiarki CNC. Policz sygnały wymagane w typowym centrum obróbczym:

Wejścia do CNC (dostępne 104):Wyłączniki krańcowe przekroczenia osi (6–12), sonda długości narzędzia, czujnik poziomu chłodziwa, przełączniki ciśnienia hydraulicznego, drzwi otwarte/zamknięte, zamocowana paleta, czujniki położenia magazynu narzędzi, wykrywanie złamania narzędzia, poziom oleju wrzeciono, czujnik maty zabezpieczającej, potwierdzenie zwolnienia hamulców osi, przyciski rozpoczęcia/wstrzymania cyklu, stopnie zmiany prędkości posuwu, stopnie zmiany prędkości wrzeciona, styki przełącznika wyboru trybu, sygnały zakończenia funkcji pomocniczych — lista w przypadku złożonej maszyny z łatwością sięga ponad 80–100 wejść.

Wyjścia z CNC (dostępne 72):Przekaźnik pompy płynu chłodzącego, chłodziwo pod wysokim ciśnieniem, uruchomienie układu hydraulicznego, zwolnienie hamulca osi, blokada drzwi, styki kierunku uruchomienia wrzeciona, wysuw/wycofanie magazynu narzędzi, zaciskanie/odblokowywanie palety, lampka kontrolna WŁ./WYŁ. chłodziwa, wskaźnik alarmu, lampka aktywnego cyklu, wskaźnik pracy wrzeciona, wskaźnik zatrzymania posuwu, sygnał zakończenia programu, pomocnicze wyjścia przekaźnikowe kodu M — 60–70 wyjść na złożonej maszynie jest proste.

Wydajność 104/72 C7 obejmuje pełny zestaw złożonej obrabiarki CNC bez konieczności stosowania drugiej karty we/wy.

Kluczowe dane techniczne

C7 — W pełni określona konfiguracja

W rodzinie płytek serii 0-CI/O istnieją trzy warianty w asortymencie A16B-1212-022x:

C7 (A16B-1212-0220) to wariant w pełni zapełniony — kompletna płyta we/wy ze zmontowanymi wszystkimi obwodami wejściowymi i wyjściowymi. C6 i C5 to stopniowo zmniejszane wersje dla prostszych obrabiarek, gdzie potrzeba mniej punktów we/wy.

Zastąpienie C7 przez C6 lub C5 spowodowałoby brak adresów we/wy w drabince PMC — sygnały, których program drabinkowy spodziewa się znaleźć, po prostu nie istniałyby na mniejszej płycie, powodując alarmy PMC lub nieprawidłowe zachowanie maszyny. Zawsze zamieniaj C7 na C7.

Scenariusze zastosowań

0-MC błąd we/wy centrum obróbczego:Centrum obróbcze FANUC 0-MC generuje losowe kody alarmowe PMC. Niektóre wejścia zgłaszają nieprawidłowe stany pomimo potwierdzonego prawidłowego okablowania na miejscu. Płytka A16B-1212-0220 jest identyfikowana poprzez systematyczną izolację usterek. Wymiana przywraca prawidłowe działanie wejścia i wyjścia we wszystkich 104/72 punktach.

Konfiguracja wejść/wyjść tokarki dwurewolwerowej 0-TC:Tokarka dwugłowicowa 0-TC z dwiema głowicami rewolwerowymi i powiązaną blokadą wykorzystuje pełną pojemność we/wy 104/72 A16B-1212-0220 do zarządzania wszystkimi przełącznikami położenia głowicy, obwodami hydraulicznymi i czujnikami obecności częściowej z jednej płyty.

Często zadawane pytania

P1: Czy A16B-1212-0220 (C7) można testować oddzielnie poza CNC?

DNC Electronics buduje dedykowane urządzenia do testowania płytek we/wy dla kart serii 0-CI/O, w tym A16B-1212-0220. Potwierdza to, że izolowane testowanie karty we/wy 104/72 jest technicznie możliwe. Do testów wewnętrznych płytka wymaga odpowiedniego zasilacza, sygnałów adresowych we/wy i okablowania bodźców testowych — w standardowym warsztacie mechanicznym nie jest zwykle dostępna pełna platforma testowa. Praktyczną alternatywą są usługi wymiany oferowane przez wyspecjalizowanych dostawców.

P2: Jakie sygnały łączą się z zaciskami wyjściowymi A16B-1212-0220?

Wyjścia cyfrowe płytki sterują urządzeniami maszynowymi poprzez styki przekaźników lub wyjścia tranzystorowe. Typowe połączenia obejmują: rozruszniki silników pompy chłodzącej, cewki zaworów elektromagnetycznych, obwody lampek kontrolnych, solenoidy zamka drzwi i wyjścia sygnałowe do maszyn pomocniczych. Każdy obwód wyjściowy ma maksymalne napięcie i prąd znamionowy określone w instrukcji sprzętu serii 0-C. Przekroczenie wartości znamionowych wyjściowych powoduje awarię tranzystora lub przekaźnika na płycie — przed podłączeniem urządzeń zewnętrznych należy zawsze sprawdzić specyfikacje obciążenia.

P3: Jakie są różnice w zastosowaniach pomiędzy 0-MC i 0-TC, gdy oba korzystają z A16B-1212-0220?

Zarówno 0-MC (centrum obróbcze), jak i 0-TC (centrum tokarskie) korzystają z tej samej płyty A16B-1212-0220, ale ich programy drabinkowe PMC wykorzystują inaczej punkty we/wy 104/72. W modelu 0-MC wiele wejść/wyjść jest przeznaczonych do wymiany narzędzi, obsługi palet i orientacji wrzeciona. W przypadku 0-TC te same adresy we/wy sterują funkcjami mocowania, konika i podawania pręta. Sprzęt płytki jest identyczny – program PMC określa przypisanie funkcjonalne.

P4: Czy A16B-1212-0220 można naprawić?

DNC Electronics wyraźnie oferuje usługi wymiany, naprawy i testowania A16B-1212-0220, zauważając, że posiada niestandardowe stanowiska testowe dla kart we/wy serii 0. Naprawa tej płyty jest opłacalna, ponieważ konstrukcja niewymagająca montażu powierzchniowego sprawia, że ​​wykwalifikowany technik ma łatwy dostęp na poziomie komponentów. Typowe rodzaje awarii — przepalone tranzystory wyjściowe, uszkodzone transoptory wejściowe, awaria podzespołów zasilacza — można naprawić na poziomie podzespołów.

P5: W jaki sposób adres punktów we/wy modułu A16B-1212-0220 jest zdefiniowany w PMC?
