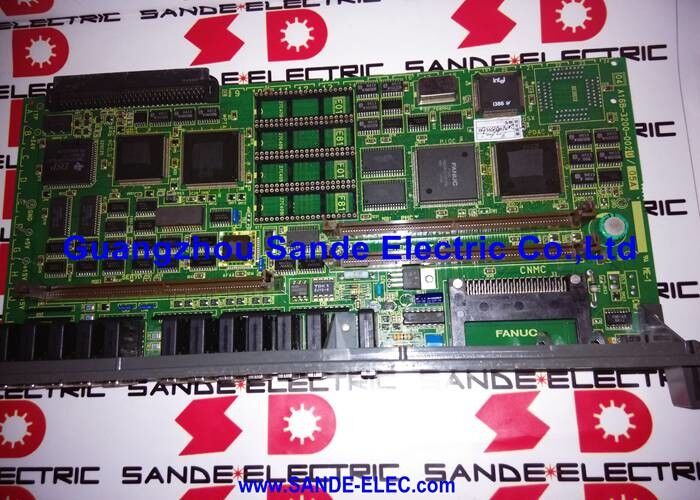

A16B-3200-0020 | Płyta główna procesora serii FANUC 21 TB — 4 osie / 3 gniazda / SERVO / PMC / MEM i SP / złącza do montażu od przodu

Seria 21-TB — Kompaktowe CNC do toczenia

Seria FANUC 21 zajmowała specyficzną pozycję rynkową w ofercie CNC firmy FANUC: wydajniejsza niż ekonomiczna seria 0, ale bardziej kompaktowa i tańsza niż pełna seria 16/18. Oznaczenie „21” plasuje go pomiędzy tymi generacjami, oferując zrównoważone połączenie funkcji dla małych i średnich centrów tokarskich (21 TB) i centrów obróbczych (21 MB).

Konfiguracja 21 TB (centrum tokarskie) dostosowała system do zastosowań tokarskich: w standardzie kompensacja promienia ostrza narzędzia, stała prędkość powierzchniowa, gwintowanie i cykle standardowe specyficzne dla toczenia.

A16B-3200-0020 to główna płyta procesora dla tego sterownika o pojemności 21 TB — fizyczny rdzeń, z którym łączą się wszystkie inne płyty i moduły i od którego zależą.

Kluczowe dane techniczne

Możliwość pracy w 4 osiach

A16B-3200-0020 obsługuje do 4 sterowanych osi — co jest wystarczające w przypadku większości konfiguracji centrów tokarskich:

• Standardowa tokarka 2-osiowa (X i Z):Wykorzystywane są dwie z czterech pojemności
• Tokarka 3-osiowa z osią Y lub wrzecionem pomocniczym:Używane trzy osie
• Tokarka dwurewolwerowa 4-osiowa (X1, Z1, X2, Z2):Wykorzystano pełną wydajność czterech osi

W przypadku maszyny wymagającej większej liczby osi odpowiednią platformą byłaby seria 16 lub 18. Pojemność czterech osi 21 TB jest dobrze dopasowana do tokarek, w które zwykle się wyposażony.

Scenariusze zastosowań

Awaria płyty głównej CNC 21 TB:Centrum tokarskie CNC ze sterowaniem FANUC 21-TB traci całą reakcję po włączeniu zasilania. Napięcia zasilania potwierdzają prawidłowe; płyta główna A16B-3200-0020 jest identyfikowana jako usterka. Wymiana — po ponownym zainstalowaniu serwomechanizmu, PMC oraz modułów MEM i SP — i przywrócenie parametrów z kopii zapasowej przywraca maszynę do produkcji.

Regeneracja układu sterowania CNC:Starsze centrum tokarskie o pojemności 21 TB zostało odnowione w celu zapewnienia ciągłej pracy. Płyta główna A16B-3200-0020 zostaje wymieniona w ramach całkowitej odnowienia jednostki sterującej.

Często zadawane pytania

P1: Jakie moduły należy przenieść do zamiennika A16B-3200-0020?

Wszystkie trzy moduły gniazd — karta SERVO, moduł PMC i moduł MEM i SP — należy wyjąć ze starej płyty i zainstalować w tych samych gniazdach na nowej płycie. Moduły te zawierają oprogramowanie CNC i skonfigurowane dane. Dodatkowo moduły FROM/SRAM (przechowywanie programów i parametrów) na płycie głównej muszą zostać przeniesione w stanie nienaruszonym.

P2: Czy A16B-3200-0020 jest kompatybilny z wariantem serii 21-MB (centrum obróbcze)?

A16B-3200-0020 został potwierdzony dla centrum tokarskiego 21 TB. Centrum obróbcze 21 MB może wykorzystywać inny wariant płyty głównej z różnymi konfiguracjami gniazd lub obsługą oprogramowania. Firma CNC Electronics określa tę płytkę jako „PCB PCB systemu sterowania serii 21B”, która obejmuje platformę serii 21. Przed złożeniem zamówienia sprawdź dokumentację części zamiennych konkretnej maszyny.

P3: Co dzieje się z programami CNC po wymianie A16B-3200-0020?

Jeśli moduły MEM i SP oraz moduły FROM/SRAM zostaną przeniesione w stanie nienaruszonym z oryginalnej płyty, wszystkie programy, parametry i dane PMC zostaną zachowane. Jeżeli te moduły nie są dostępne (np. są uszkodzone), wymagane jest pełne przywrócenie danych z kopii zapasowej. Dlatego też wykonywanie kopii zapasowej przed jakąkolwiek konserwacją płyty głównej jest tak istotną praktyką

P4: Czy po zamontowaniu zamiennika A16B-3200-0020 wymagana jest aktualizacja oprogramowania sprzętowego?

Oprogramowanie sprzętowe systemu CNC przechowywane jest w modułach FROM (Flash ROM) — oddzielnych od płyty głównej. Jeśli moduły FROM z oryginalnego systemu zostaną przeniesione na płytę zamienną, oprogramowanie sprzętowe zostanie zachowane i nie będzie konieczne ponowne flashowanie. Jeśli konieczne jest użycie nowych modułów FROM, należy załadować poprawną wersję oprogramowania sprzętowego FANUC dla dysku 21 TB.
