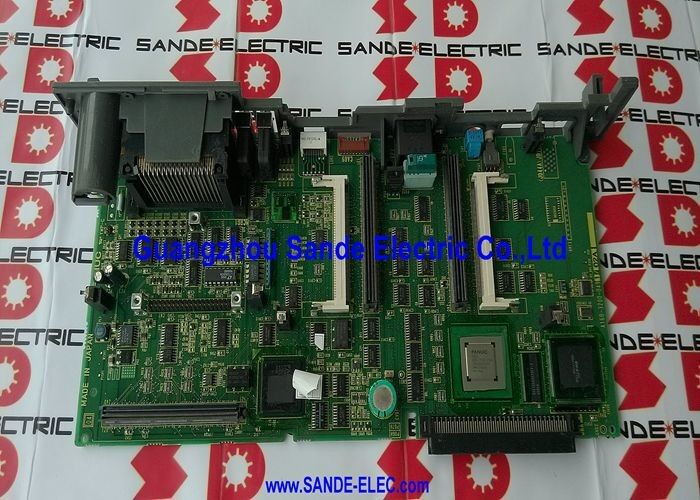

A16B-3200-0491 | Płyta główna procesora FANUC serii 0i-B — PMC-SB7 / do 6 osi / pamięć modułowa 0i-TB i 0i-MB / SMD

Seria 0i-B — druga generacja 0i

Seria FANUC 0i doczekała się wielu generacji sprzętu: 0i-A, 0i-B, 0i-C, 0i-D i 0i-F. A16B-3200-0491 to główna płyta procesora generacji 0i-B — „drugi ze sterowników Fanuc Series 0i” (DNC Electronics).

Platforma 0i-B przyniosła znaczny postęp w zakresie możliwości w porównaniu z platformą 0i-A:

• PMC-SB7 zastępuje PMC-SB2 generacji 0i-A — więcej stopni drabinkowych, więcej rejestrów danych i szybszy cykl wykonawczy PMC
• Możliwość pracy w 6 osiach umożliwia bardziej złożone konfiguracje maszyn
• Modułowa architektura pamięci SMD umożliwia elastyczność konfiguracji dla różnych wymagań maszynowych

0i-B był szeroko stosowany w centrach tokarskich (0i-TB) i centrach obróbczych (0i-MB) na całym świecie.

Kluczowe dane techniczne

PMC-SB7 — kontroler sekwencji dla 0i-B

PMC-SB7 to model programowalnego sterownika maszyny zintegrowany z platformą 0i-B. W architekturze CNC FANUC sterownik PMC obsługuje logikę sekwencji maszyny — program drabinkowy, który zarządza wszystkimi funkcjami maszyny niezwiązanymi z obróbką skrawaniem: sterowaniem chłodziwem, hydrauliką, zmieniaczem narzędzi, blokadami drzwi i reakcjami panelu operatora.

Oznaczenie „SB7” określa poziom możliwości PMC:

• Kroki programu:PMC-SB7 zapewnia więcej stopni drabinkowych niż starszy PMC-SB2, umożliwiając obsługę bardziej złożonych sekwencji maszynowych bez ograniczeń rozmiaru programu.
• Pojemność danych:Więcej rejestrów D (dane) i K (przekaźnik zachowawczy) dla złożonej logiki sekwencji.
• Pojemność we/wy:Rozszerzone adresowanie punktów we/wy w celu obsługi maszyn z większą liczbą punktów we/wy.

Integracja PMC-SB7 bezpośrednio z płytą główną A16B-3200-0491 upraszcza architekturę sprzętową CNC — nie jest wymagana osobna płyta PMC.

Scenariusze zastosowań

Awaria płyty głównej CNC 0i-TB:Centrum tokarskie FANUC 0i-TB traci swoje CNC — awaria rozruchu, utrzymujące się alarmy systemowe. Jako usterkę zostaje zidentyfikowany A16B-3200-0491. Moduły pamięci są przenoszone na płytę zastępczą. CNC uruchamia się z istniejącym oprogramowaniem maszyny i programem PMC.

Wymiana płyty głównej w centrum obróbczym 0i-MB:3-osiowe centrum obróbcze 0i-MB wymaga wymiany płyty głównej. Możliwość pracy w 6 osiach A16B-3200-0491 zapewnia zapas dla tej aplikacji 3-osiowej.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy A16B-3200-0491 (0i-B) a płytą główną 0i-C lub 0i-D?

Każda generacja 0i wykorzystuje odrębną architekturę płyty głównej. 0i-B (A16B-3200-0491) obsługuje PMC-SB7 i wykorzystuje płyty serii A16B-3200. 0i-C wykorzystuje płyty serii A20B-8100. 0i-D wykorzystuje płyty serii A20B-8200. Są to różne generacje sprzętu – płyty nie są wymienne pomiędzy generacjami.

P2: Czy A16B-3200-0491 może być dostarczony z modułami SMD lub bez?

DNC Electronics potwierdza, że ​​płytka „jest dostarczana bez modułów SMD, ponieważ stanowi ona ogólną wersję płytki wyspecjalizowaną dla obrabiarek CNC”. Oznacza to, że odpowiednie moduły pamięci SMD (FROM, DRAM, SRAM) specyficzne dla zainstalowanej konfiguracji maszyny muszą zostać przeniesione z oryginalnej płyty lub oddzielnie zakupione i skonfigurowane. Potwierdź wymagane specyfikacje modułów w dokumentacji sprzętowej urządzenia.

P3: Jaka jest maksymalna liczba osi obsługiwana przez A16B-3200-0491?

Zarówno MRO Electric, jak i DNC Electronics potwierdzają do 6 osi dla A16B-3200-0491. Rzeczywista liczba osi zależy od konkretnej konfiguracji maszyny 0i-B i opcji oprogramowania. Standardowe 0i-TB (centrum tokarskie) wykorzystuje 2–4 osie; standardowe 0i-MB (centrum obróbcze) wykorzystuje 3–4 osie. Możliwość pracy w 6 osiach zapewnia przestrzeń dla bardziej złożonych konfiguracji.

P4: Czy wymiana A16B-3200-0491 wymaga kopii zapasowej programu PMC?

Program drabinkowy PMC znajduje się w module pamięci SRAM — jeśli moduł SRAM zostanie przeniesiony na płytkę zastępczą, program PMC zostanie zachowany. Jednakże zawsze należy wykonać pełną kopię zapasową wszystkich danych SRAM (parametry, program PMC, programy części) przed jakąkolwiek konserwacją płyty głównej. Jeżeli uszkodzony jest również moduł SRAM, konieczne jest przywrócenie programu z kopii zapasowej.

P5: Jaka gwarancja jest dostępna dla A16B-3200-0491?

Gwarancję potwierdza wielu dostawców: MRO Electric (1 rok gwarancji, na dane użytkownika), CNC Tools LLC (12 miesięcy gwarancji, 100% testów). Płyta jest aktywnie zaopatrzona i serwisowana pomimo dojrzałości generacji 0i-B. Usługi naprawcze są również dostępne za pośrednictwem wyspecjalizowanych dostawców usług FANUC.
