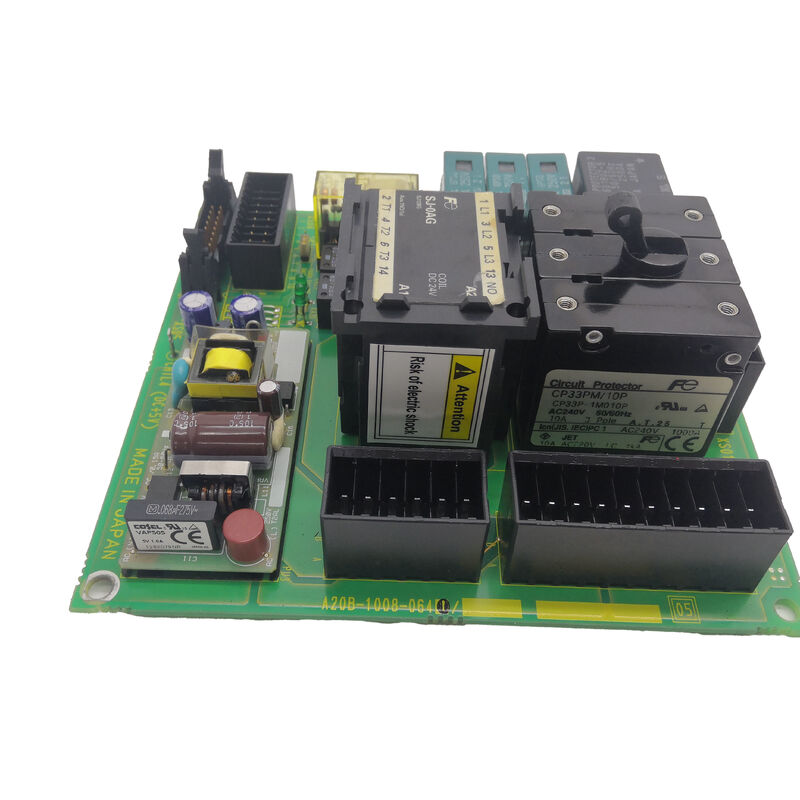

Płyty obwodne A20B-1008-0640 A20B10080640 A2OB-1OO8-O64O

A20B-1008-0640 | Płytka PCB zasilacza CNC serii FANUC A20B-1008 — płyta napędu przemysłowego i automatyki / część zamienna CNC

A20B-1008 — Seria PCB zasilaczy do systemów napędowych CNC

Seria A20B-1008 to rodzina płytek drukowanych zasilaczy i napędów firmy FANUC do zastosowań CNC i automatyki. Płyty te zapewniają konwersję mocy, regulację mocy i powiązane funkcje zarządzania energią w modułach napędowych FANUC i sprzęcie sterującym CNC.

Seria A20B-1008 obejmuje wiele typów płytek związanych z zasilaniem stosowanych w całej gamie produktów FANUC:

Płytki zasilające modułu napędowego:Zapewnienie połączeń zasilania wysokiego napięcia, obwodów pomiaru prądu i warstw interfejsu magistrali DC wewnątrz modułów serwomechanizmu i wzmacniacza wrzeciona.

Płytki regulacji mocy:Dostarczanie czystych, regulowanych napięć do obwodów logicznych i sterujących w jednostkach sterujących CNC, gdzie główny sprzęt do konwersji AC/DC wymaga dodatkowych stopni regulacji.

Płytki PCB zarządzania energią:W tym płytki zarządzające ograniczaniem rozruchu, funkcjami wstępnego ładowania i obwodami miękkiego startu w modułach napędowych i zasilających.

Zasilacz A20B-1008-0640 pełni określoną funkcję zasilania w ramach odpowiedniego systemu FANUC — jego dokładna rola jest określona przez moduł lub jednostkę sterującą, w której jest zainstalowany.

Kluczowe informacje o produkcie

Dlaczego płyty zasilaczy ulegają awarii — i co to oznacza dla systemu

Płytki zasilaczy działają w warunkach, które przyspieszają starzenie się podzespołów bardziej niż cyfrowe płytki logiczne:

Stres termiczny:Elementy przetwarzające moc (kondensatory, cewki indukcyjne, tranzystory mocy) podlegają działaniu wyższych temperatur niż cyfrowe obwody logiczne. Każdy cykl termiczny — ogrzewanie przy włączeniu zasilania, chłodzenie przy wyłączeniu zasilania — przyspiesza starzenie się kondensatora poprzez degradację dielektryczną i elektrolityczną.

Prąd tętnienia:Kondensatory wyjściowe prądu stałego przenoszą prąd tętniący w sposób ciągły podczas pracy. Ten prąd tętniący, nawet w granicach znamionowych, przyczynia się do degradacji kondensatorów elektrolitycznych na przestrzeni lat użytkowania.

Stany nieustalone napięcia:Stany nieustalone zasilania z maszyn znajdujących się w tym samym obwodzie zasilania narażają stopień wejściowy płyty głównej na skoki napięcia powyżej jego znamionowego poziomu roboczego. Urządzenia zabezpieczające przed powtarzającymi się stanami przejściowymi i dielektryki kondensatorów.

W przypadku awarii płytki drukowanej zasilacza A20B-1008-0640 objawy odzwierciedlają uszkodzoną szynę zasilającą: utrata funkcji CNC, nieprawidłowe zachowanie pod obciążeniem lub kody alarmów systemowych wskazujące sekcję zasilania.

Scenariusze zastosowań

Wymiana płyty zasilającej CNC:System CNC firmy FANUC opracowuje kody alarmowe związane z napięciem zasilania. Po potwierdzeniu, że wejście sieciowe AC jest prawidłowe, A20B-1008-0640 jest identyfikowany jako uszkodzona płyta zasilacza. Wymiana przywraca prawidłową regulację napięcia i kasuje alarmy związane z zasilaniem.

Zapobiegawcza wymiana płyty zasilania:Zakład obsługujący system CNC FANUC w wymagającym środowisku — wysoka temperatura otoczenia, częste przełączanie zasilania — zastępuje model A20B-1008-0640 w ramach zaplanowanego programu konserwacji zapobiegawczej przed awarią związaną ze starzeniem się.

Często zadawane pytania

P1: Jak mogę potwierdzić, że A20B-1008-0640 to właściwa płyta zasilająca dla mojego systemu?

Odczytaj numer części z etykiety płytki w odpowiednim module FANUC lub jednostce sterującej. Jeśli na etykiecie widnieje informacja A20B-1008-0640, jest to potwierdzony zamiennik. Porównaj numer części z listą części zamiennych w instrukcji konserwacji FANUC dla konkretnego modelu modułu.

P2: Jaka procedura bezpieczeństwa ma zastosowanie przed wymianą A20B-1008-0640?

Płyty zasilające radzą sobie z wysokimi napięciami. Przed uzyskaniem dostępu do A20B-1008-0640 wyłącz cały system i poczekaj, aż kondensatory całkowicie się rozładują. Moduły napędowe zawierające płytki mocy utrzymują napięcie szyny DC po odłączeniu zasilania — należy przestrzegać czasu oczekiwania producenta na rozładowanie i sprawdzić za pomocą skalibrowanego woltomierza prądu stałego przed dotknięciem jakichkolwiek elementów wewnętrznych.

P3: Jakie są konsekwencje częściowo uszkodzonego A20B-1008-0640?

Częściowa awaria — na przykład marginalnie obciążony kondensator elektrolityczny zwiększający tętnienia napięcia wyjściowego — może objawiać się sporadycznymi resetami CNC, błędnym działaniem serwomechanizmu lub przypadkowymi alarmami, które pojawiają się przy pełnym obciążeniu maszyny, ale są wyraźne po wyłączeniu zasilania. Objawy te często poprzedzają całkowitą awarię. Proaktywna wymiana płyty głównej w przypadku pojawienia się sporadycznych objawów związanych z zasilaniem pozwala uniknąć nieplanowanego przestoju.

P4: Czy A20B-1008-0640 można naprawić na poziomie komponentu?

Naprawy na poziomie podzespołów płyt zasilaczy FANUC oferowane są przez specjalistyczne centra serwisowe. Typowa naprawa obejmuje wymianę uszkodzonych kondensatorów elektrolitycznych, uszkodzonych elementów zabezpieczających lub uszkodzonych urządzeń prostowniczych. W przypadku systemów o znaczeniu krytycznym dla produkcji bezpośrednia wymiana płyty jest zazwyczaj szybsza. Naprawa jest wykonalna, gdy nie jest dostępny materiał zamienny lub gdy usterka dotyczy łatwego do zidentyfikowania, oddzielnego elementu.

P5: Czy wymiana A20B-1008-0640 wymaga zmian w konfiguracji CNC?

Płytki zasilające są elementami sprzętowymi — nie przechowują parametrów CNC. Wymiana A20B-1008-0640 nie wymaga zmiany parametrów CNC. Po zamontowaniu części zamiennej włącz system i sprawdź, czy wszystkie napięcia zasilania są zgodne ze specyfikacją, zanim przywrócisz system CNC lub układ napędowy do normalnej pracy.
