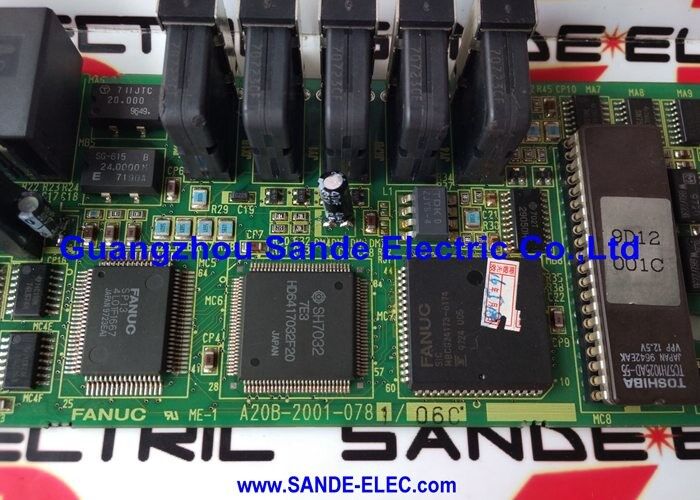

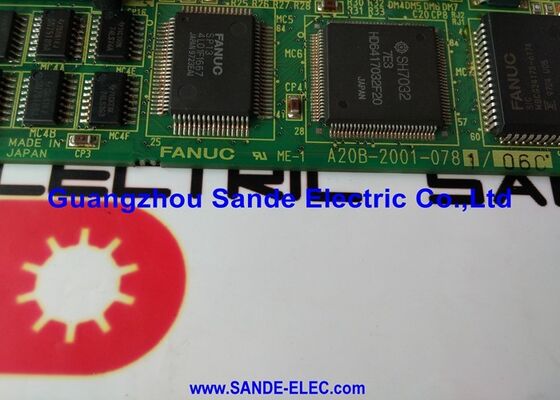

Płyta sterująca A20B-2001-0781 A2OB-2OO1-O781 A20B20010781

A20B-2001-0781∙ FANUC Servo Drive Control PCB 24VDC / 1A / klasa II / 500V izolacja / powłoka konformalna / wielowarstwowa

Specyfikacje PCB  Przegląd techniczny

A20B-2001-0781 to układ sterujący PCB określony przez precyzyjny zestaw specyfikacji elektrycznych i fizycznych.Każdy parametr odzwierciedla celowy wybór konstrukcji dla swojej roli w obsłudze serwo napędu FANUC CNC:

napięcie robocze 24VDC:Rura 24 V jest standardowym źródłem zasilania logiki i interfejsu dla płyt sterujących FANUC CNC. Separating the 24V logic supply from the high-voltage DC bus (283–325V) that powers the servo motor output stage ensures the control electronics remain powered even when the main bus is off — allowing controlled shutdown sequencing and diagnostic communication to continue after motor power is removed.

Klasy II zabezpieczenia (podwójna izolacja):Klasa II oznacza, że płyta jest wykonana z wzmocnioną lub podwójną izolacją, bez konieczności zabezpieczającego przymocowania.Jest to standardowe dla płyt sterujących niskim napięciem, gdzie uziemienie obwodu sterującego nie jest konieczne dla bezpieczeństwa500V napięcie izolacyjne potwierdza, że płyta może wytrzymać wykroczenia napięcia błędu znacznie powyżej jego 24V poziomu pracy.

Powierzchnia powierzchni:Powierzchnia PCB jest chroniona przez pokrycie konformalne, czyli cienką folie polimerową (zwykle akrylową lub poliuretanową) nakładaną na zmontowaną płytę.powłoka zgodna chroni przed wilgotnością, przewodzący pył metalowy z otoczenia maszyny narzędzia i para płynu chłodzącego, która może wchodzić do szafy napędowej pomimo uszczelnienia.

Główne specyfikacje

Konstrukcja wielowarstwowa FR4 ¢ Standardy PCB przemysłowe

A20B-2001-0781 wykorzystuje podłoże FR4 (epoksy włókna szklane) w konstrukcji wielowarstwowej:

FR4:FR4 zapewnia wymaganą stabilność wymiarową w cyklach temperatury pracy CNC,odpowiednie właściwości dielektryczne dla integralności sygnału między warstwami, oraz wytrzymałość mechaniczna na odporność na gięcie pod wpływem sił ściskających wstawienia złącza krawędzi.

Wielowarstwowe:Dedykowane płaszczyzny naziemne zapewniają ścieżkę powrotną o niskiej impedancji dla wszystkich prądów sygnałowych,zmniejszenie emisji promieniowania i zwiększenie odporności na zakłócenia zewnętrzne, które mają duże znaczenie w środowisku hałasowym urządzeń CNC.

1.6mm:Standardowa grubość przemysłowej płyty PCB.

Scenariusze zastosowania

Wymiana deski sterującej napędem serwowym:Serwo napędu FANUC CNC wywołuje usterkę sterowania, która wywodzi się z płyty A20B-2001-0781.Wymiana tej płyty przywraca funkcję sterowania napędu, pozostawiając w stanie nienaruszonym sprzęt wysokiego napięcia.

Odnawianie skrzynki napędowej:W trakcie planowanej remonty serwo napędowego systemu FANUC, w ramach programu odnowy płyt PCB, wymiana A20B-2001-0781 przywraca żywotność deski sterującej.

Częste pytania

P1: Co oznacza ochrona klasy II dla A20B-2001-0781 i dlaczego ma ona znaczenie?

Klasa II (podwójna izolacja) oznacza, że płyta jest zaprojektowana w taki sposób, aby awaria izolacji w dowolnym punkcie nie mogła prowadzić do niebezpiecznego napięcia docierającego do użytkownika lub do obudowy uziemionej.Osiąga się to poprzez wzmocnioną izolację między obwodem podstawowym a dostępnymi częściami przewodzącymiW przypadku deski sterującej 24VDC w szafce CNC klasa II potwierdza, że ta płyta spełnia wymagania bezpieczeństwa związane z jej konstrukcją izolacyjną bez konieczności podłączenia do ziemia samej deski.

P2: Co to jest powłoka zgodna i w jaki sposób chroni A20B-2001-0781?

powłoka zgodna to cienka, izolująca elektrycznie folia ochronna nakładana na powierzchnię zmontowanego płytki PCB.Lody z ołowiuW przypadku napędów CNC zapewnia ochronę przed: wilgocią (zapobiega powstawaniu folii wilgoci na powierzchni PCB między przewodnikami), pyłem metalowym (często występującym w środowiskach obróbki),powłoka zapobiega wyciekom prądów powierzchniowych, które mogą powodować błędy logiki lub uszkodzenie komponentów.

P3: Czy 500V izolacji oznacza, że ta płyta działa na 500V?

Nie. 500 V to znamionowe napięcie izolacyjne ̇ maksymalne napięcie testowe, jakie izolacja płyty może wytrzymać między przewodnikami bez awarii.Wymagania dotyczące włączenia w urządzenia z napędem 500 V, zapewniając, że izolacja pozostaje skuteczna nawet w przypadku przejściowych napięć lub warunków awarii w otaczających obwodach napędowych.

P4: Dlaczego deska sterująca 24 Vdc, 1 A potrzebuje izolacji 500 V?

A20B-2001-0781 działa wewnątrz szafy serwo napędowej, w której główne napięcie prądu stałego jest 283?? 325VDC.połączenia kablowe, i innych wysokonapięciowych elementów oznacza, że izolacja musi wytrzymać pełne napięcie szafy w przypadku wystąpienia błędu łuku, śledzenia lub awarii części w pobliżu.500V rating zapewnia izolacja tablicy utrzymuje swoją integralność w tym środowisku.

P5: Jakie są typowe objawy awarii wskazujące na potrzebę wymiany A20B-2001-0781?

Niestosowanie urządzeń do sterowania prądem serwowy jest nieprawidłowe.błędy w komunikacji między napędem a CNCW przypadku, gdy urządzenie jest podłączone do systemu sterowania silnikiem, kodującymi lub zasilanymi urządzeniami, należy przeprowadzić kontrolę fizyczną w celu wykrycia widocznych uszkodzeń, pęknięć powłoki zgodnej z normą, zmiany koloru części,uszkodzone kontakty z podłączaczami krawędzi.
