FANUC A20B-2002-0300 | Czujnik Enkodera Silnika Wrzeciona Serii Alpha — Z Uchwytem Montażowym / Przekaźnikiem Pokładowym / Interfejsem Typu B

Informacja zwrotna o prędkości dla wrzeciona serii Alpha

A20B-2002-0300 to zespół czujnika enkodera silnika wrzeciona dla systemu napędu wrzeciona FANUC serii Alpha. Montuje się go z tyłu silnika wrzeciona, zazwyczaj pod wentylatorem dmuchawy wrzeciona, i dostarcza sygnał informacji zwrotnej o prędkości obrotowej wrzeciona (RPM), którego potrzebuje moduł wzmacniacza wrzeciona serii Alpha do regulacji prędkości wrzeciona pod obciążeniem podczas obróbki.

W przeciwieństwie do enkoderów silników serwo, które raportują absolutną lub przyrostową pozycję wału do kontroli pozycji, główną funkcją enkodera wrzeciona jest informacja zwrotna o prędkości — ciągły sygnał, który wzmacniacz wrzeciona odczytuje, aby utrzymać zadaną prędkość obrotową (RPM) w obliczu zmian siły skrawania. Bez działającego czujnika enkodera wzmacniacz wrzeciona nie może zamknąć pętli prędkości: traci zdolność utrzymania stabilnej prędkości pod obciążeniem, co wpływa na jakość wykończenia powierzchni, żywotność narzędzia i dokładność precyzyjnego gwintowania.

Jednostka czujnika łączy się z terminalem JY2 modułu wzmacniacza wrzeciona serii Alpha za pomocą interfejsu szeregowego typu B. Ta specyfikacja interfejsu jest specyficzna dla serii Alpha — nie jest zamienna z informacją zwrotną opartą na FSSB w generacjach napędów Alpha i nowszych.

Istnieją dwie rewizje sprzętowe: /01A i /02A. Przed zamówieniem zamiennika potwierdź rewizję zainstalowanej jednostki z jej etykiety.

Kluczowe specyfikacje

Przekaźnik pokładowy i uchwyt montażowy

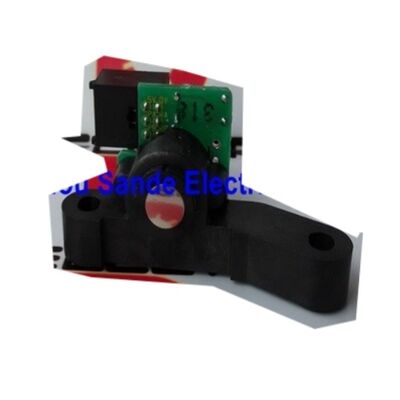

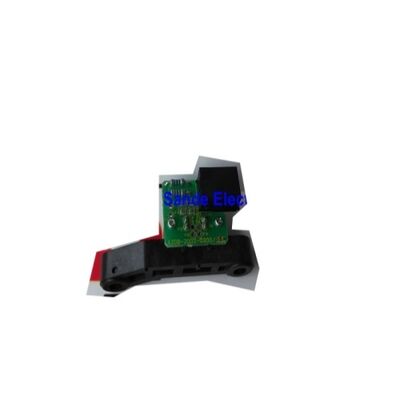

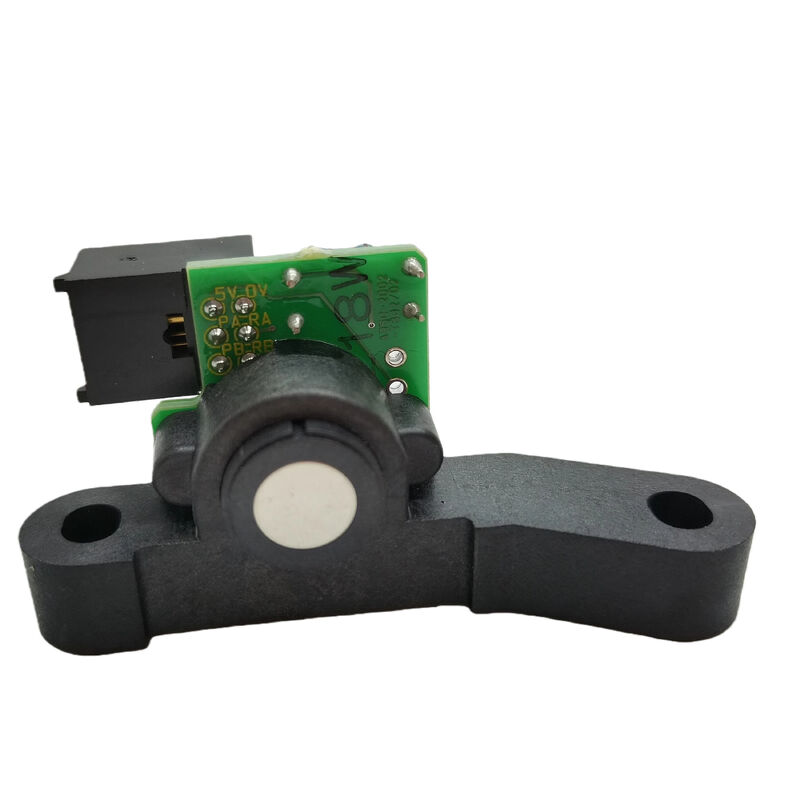

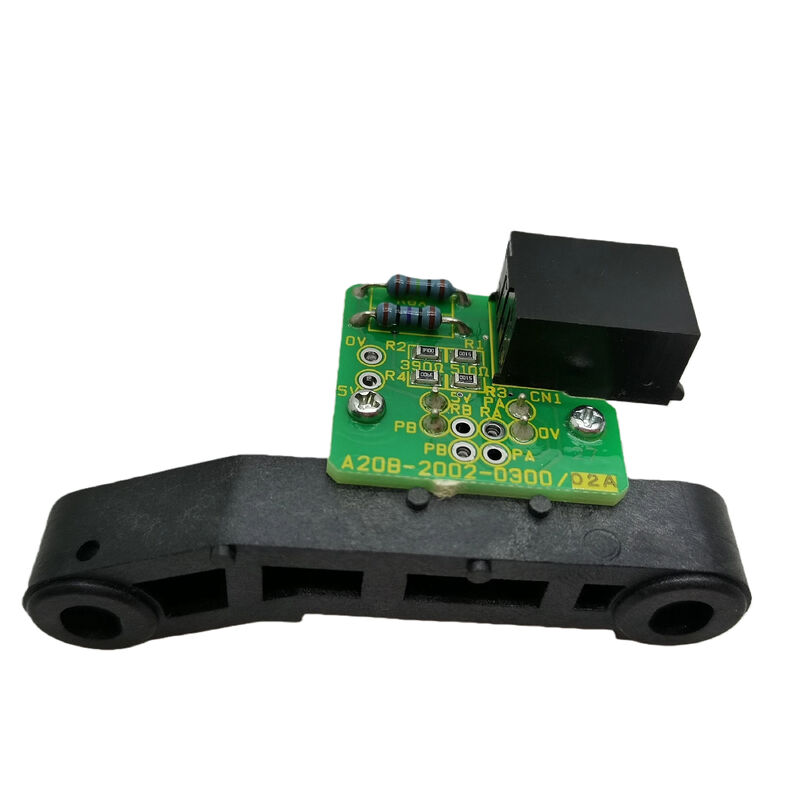

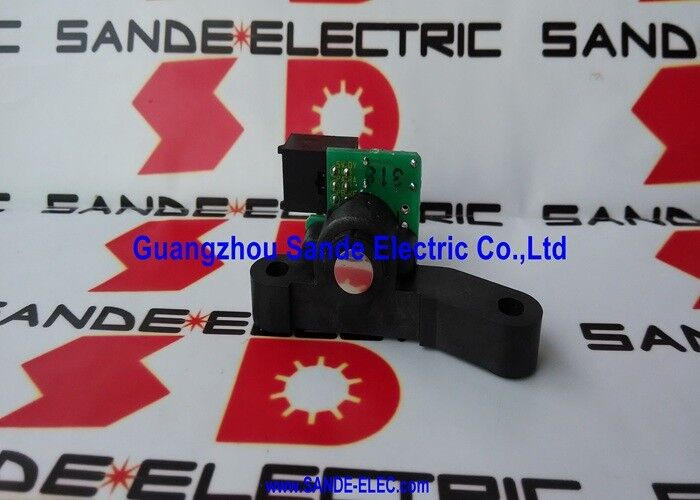

A20B-2002-0300 jest dostarczany jako kompletny zespół czujnika: płytka drukowana z przekaźnikiem pokładowym jest zamontowana w uchwycie, który prawidłowo ją pozycjonuje względem celu czujnika silnika wrzeciona. Uchwyt zapewnia, że płytka drukowana czujnika jest umieszczona w odpowiedniej odległości od pierścienia magnetycznego silnika — nieprawidłowa odległość powoduje słabe lub brakujące sygnały informacji zwrotnej, nawet z działającej płytki drukowanej.

Podczas montażu zamiennika należy zweryfikować pozycjonowanie uchwytu i odległość czujnika od celu zgodnie z dokumentacją konserwacji silnika wrzeciona. Nowa płytka drukowana zainstalowana w nieprawidłowej odległości spowoduje te same warunki alarmowe, co uszkodzona.

FAQ

P1: Co robi A20B-2002-0300 w systemie napędowym?

Dostarcza informację zwrotną o prędkości obrotowej wrzeciona (RPM) do modułu wzmacniacza wrzeciona serii Alpha. Czujnik wykrywa obrót wału silnika wrzeciona i wysyła sygnał prędkości do wzmacniacza przez połączenie terminala JY2. Bez tego sygnału wzmacniacz nie może zamknąć pętli prędkości, a wrzeciono nie może utrzymać stabilnej prędkości pod obciążeniem podczas obróbki.

P2: Wrzeciono wykazuje wahania prędkości pod obciążeniem, ale działa poprawnie bez obciążenia. Czy ten czujnik jest przyczyną?

Wahania prędkości pod obciążeniem — gdzie prędkość wrzeciona spada lub oscyluje, gdy siły skrawania rosną — są charakterystycznym objawem pogorszonej lub przerywanej informacji zwrotnej o prędkości. Jeśli sygnał informacji zwrotnej o prędkości jest czysty bez obciążenia, ale pogorszony pod obciążeniem (z powodu wibracji wpływających na odległość czujnika od celu lub kontakt złącza), powoduje to wahania prędkości. Przed wymianą płytki drukowanej sprawdź, czy uchwyt montażowy nie jest luźny i czy złącze JY2 nie ma przerywanego kontaktu.

P3: Czy /01A i /02A są wymienne?

Obie rewizje pełnią tę samą funkcję. Drobne różnice w rewizji sprzętowej zachowują ten sam interfejs elektryczny i specyfikację montażu. W większości przypadków rewizje są wymienne, ale potwierdź rewizję z etykiety zainstalowanej jednostki i określ ją odpowiednio podczas zamawiania, aby zapewnić jak najlepsze dopasowanie.

P4: Po wymianie A20B-2002-0300 wrzeciono pokazuje błąd orientacji. Co należy sprawdzić?

Po wymianie czujnika konieczne jest ponowne zerowanie orientacji wrzeciona. Kątowe położenie czujnika względem odniesienia wału silnika może się nieznacznie różnić w nowej jednostce. Zweryfikuj wyrównanie wymiany narzędzia i dostosuj parametr pozycji zatrzymania orientacji wrzeciona (parametr przesunięcia orientacji wrzeciona w zestawie parametrów wrzeciona CNC) w małych przyrostach, jeśli wrzeciono zatrzymuje się pod nieco nieprawidłowym kątem.

P5: Czy A20B-2002-0300 jest nadal dostępny?

Poprzez rynek wtórny części CNC FANUC — sprzedawcy części CNC i specjaliści od serwisu silników wrzecion posiadają zarówno nowe, jak i przetestowane używane jednostki. Potwierdź rewizję (/01A lub /02A) i upewnij się, że zarówno płytka drukowana, jak i uchwyt są zawarte w dostarczonej jednostce. Przed przyjęciem jakiejkolwiek używanej jednostki przetestuj działanie przekaźnika pokładowego i wyjście sygnału czujnika.
