A20B-2101-0022 | Dwuosiowa płytka drukowana mocy 15 kW FANUC Beta iSVSP — seria A06B-6134 / podwójne serwo + napęd combo wrzeciona 15 kW / karta okablowania

Beta iSVSP — wszystko w jednym pudełku

W małych obrabiarkach CNC — kompaktowych centrach tokarskich, małych centrach obróbczych, maszynach szkoleniowych — FANUC Beta iSVSP (βiSVSP) zapewnia kompletny serwo i napęd wrzeciona w jednym urządzeniu. Eliminuje potrzebę stosowania oddzielnych PSM (moduł zasilania), SVM (moduły serwo) i SPM (moduł wrzeciona) — iSVSP integruje wszystkie trzy funkcje:

Zintegrowany zasilacz:Prostuje sieć prądu przemiennego bezpośrednio w urządzeniu — nie jest wymagany zewnętrzny zasilacz PSM. Urządzenie przekształca przychodzący prąd przemienny na szynę prądu stałego potrzebną do zasilania serwomechanizmu i wrzeciona.

Sterowanie osią serwa:Steruje serwomotorami w osiach posuwu maszyny — zazwyczaj X i Z na tokarce CNC.

Sterowanie wrzecionem:Napędza silnik wrzeciona maszyny — do 15kW w wariancie dwuosiowym A06B-6134-H203 zawierającym A20B-2101-0022.

Ta integracja sprawia, że ​​iSVSP jest idealnym rozwiązaniem dla małych obrabiarek, gdzie pełna szafa Alpha-i (oddzielnie PSM + SVM + SPM) byłaby nieproporcjonalna fizycznie i ekonomicznie. Jedno urządzenie, jedno przyłącze do szafy, jeden zestaw kabli zasilających AC.

Kluczowe informacje o produkcie

Płyta zasilająca — wysokoprądowe serce iSVSP

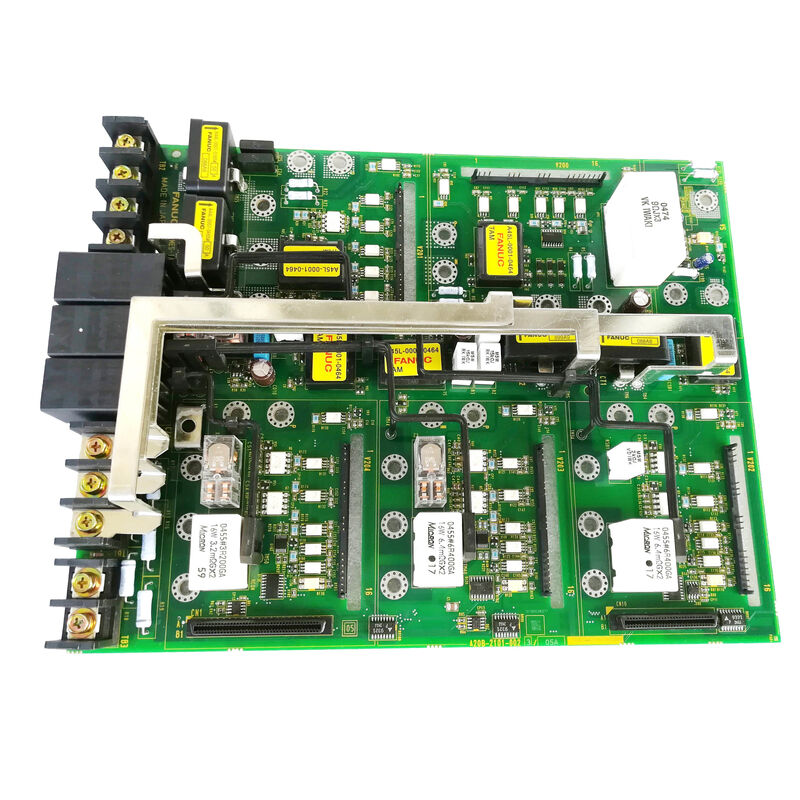

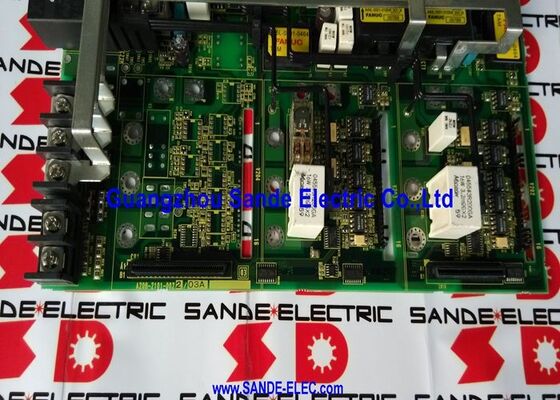

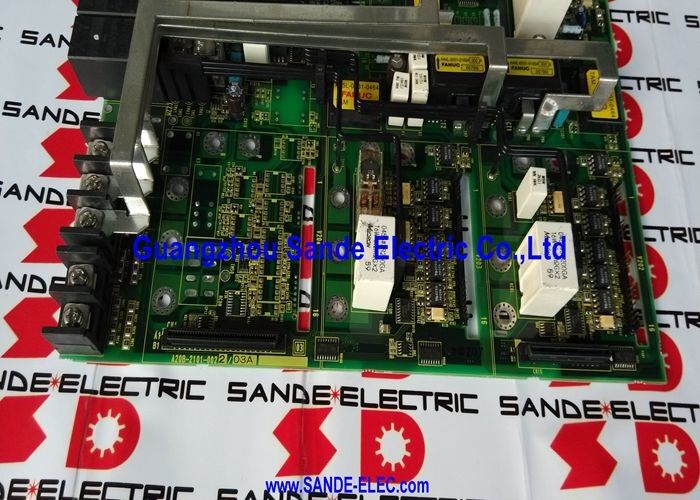

A20B-2101-0022 to płytka PCB zasilania (karta okablowania) wewnątrz jednostki βiSVSP. Zapewnia:

Warstwa połączenia wysokoprądowego:Przewody magistrali prądu stałego, trójfazowe połączenia wyjściowe dla dwóch osi serwa i wrzeciona oraz sprzęt wykrywający prąd, który zapewnia informację zwrotną do płytki sterującej.

Interfejs IGBT:Połączenia napędu bramki od płyty wyzwalającej/sterownika (A20B-2902-0672 w niektórych wariantach) do urządzeń zasilających IGBT. Płyta zasilająca fizycznie kieruje sygnały napędu bramki do odpowiednich zacisków IGBT dla każdej osi i mostka wrzeciona.

Zintegrowany sprzęt zasilający:Połączenia prostownika i obwodu wstępnego ładowania są częścią układu płyty zasilania — w przeciwieństwie do oddzielnego zasilacza PSM, sprzęt zasilający iSVSP jest wbudowany w tę samą jednostkę.

Scenariusze zastosowań

Błąd płyty zasilania Beta iSVSP:Jednostka biSVSP FANUC A06B-6134 na małej tokarce CNC generuje alarmy wpływające jednocześnie na obie osie serwomechanizmu i wrzeciono. Po potwierdzeniu, że płyta sterująca jest nienaruszona, płyta zasilania A20B-2101-0022 jest identyfikowana jako usterka. Kompletne urządzenie jest zazwyczaj podejściem serwisowym (ponieważ DNC Electronics potwierdza, że ​​pojedyncza płytka nie jest zwykle dostępna osobno), ale niektóre specjalistyczne centra serwisowe dostarczają płytkę niezależnie.

Kompleksowy remont jednostki:Jednostka Beta iSVSP jest odnawiana przez specjalistyczne centrum serwisowe CNC. Podczas renowacji wymienia się płytkę zasilającą A20B-2101-0022 wraz z płytką sterującą PCB, aby przywrócić obie krytyczne płyty wewnętrzne.

Często zadawane pytania

P1: Czy A20B-2101-0022 można kupić osobno, czy dostępny jest tylko kompletny moduł A06B-6134?

DNC Electronics potwierdza, że ​​„dostarcza wyłącznie kompletną jednostkę BETA serii A06B-6134, która zawiera moduł A20B-2101-0022” i „nie dostarcza osobno płytki sterującej”. Większość organizacji serwisowych FANUC stosuje to samo podejście do serii iSVSP ze względu na złożoność integracji. Niektóre specjalistyczne centra naprawcze dostarczają A20B-2101-0022 indywidualnie w celu naprawy odzyskanych jednostek na poziomie płyty. Wymiana serwisowa (wprowadzenie uszkodzonej jednostki, wymontowanie jednostki naprawionej) to najczęstszy model serwisowania usterek βiSVSP.

P2: Jaka jest różnica między A20B-2101-0022 (dwuosiowy) a A20B-2101-0025 (potrójny)?

A20B-2101-0022 to płytka zasilająca dla wrzeciona dwuosiowego + 15kW βiSVSP (zwykle A06B-6134-H203). A20B-2101-0025 to płytka zasilająca dla wrzeciona trójosiowego + 15kW βiSVSP (A06B-6134-H303). Różna liczba osi wymaga innego układu płyty zasilania, aby pomieścić trzy stopnie wyjściowe serwa zamiast dwóch. Płyty te nie są zamienne.

P3: Jakie są typowe wskaźniki alarmowe w przypadku wadliwego A20B-2101-0022?

Gdy w płycie zasilania A20B-2101-0022 wystąpi usterka, βiSVSP zazwyczaj wyświetla alarmy związane z przetężeniem, awarią szyny DC, awarią IPM (inteligentnego modułu zasilania) lub wyłączeniem zabezpieczenia sprzętowego. Alarmy wpływające jednocześnie na wszystkie trzy funkcje napędu (zarówno osie serwomechanizmu, jak i wrzeciono) — a nie błąd jednej osi — są bardziej charakterystyczne dla usterki płyty głównej niż usterki płyty sterującej, ponieważ płyta główna obsługuje wszystkie trzy jednocześnie. Aby uzyskać szczegółowe definicje kodów alarmów, zapoznaj się z instrukcją konserwacji FANUC Beta i Series.

P4: Jakie środki ostrożności dotyczą zintegrowanego zasilacza w βiSVSP?

βiSVSP zawiera zintegrowaną baterię kondensatorów szyny DC, która utrzymuje niebezpieczne napięcie po odłączeniu sieci prądu przemiennego – tak samo jak oddzielny zasilacz PSM. Ponieważ zasilacz jest zintegrowany, bateria kondensatorów fizycznie znajduje się w tej samej obudowie co płyta zasilająca. Przed otwarciem urządzenia lub obsługą A20B-2101-0022 wewnętrznie należy zachować wymagany czas oczekiwania na rozładowanie (określony w instrukcji konserwacji FANUC Beta i Series). Dioda wskaźnika ładowania (jeśli występuje) i pomiar napięcia szyny DC potwierdzają rozładowanie.

P5: Czy A20B-2101-0022 jest kompatybilny z jednostkami βiSVSP korzystającymi z wariantów interfejsu #A i #C?

Seria A06B-6134 obejmuje warianty #A (interfejs standardowy) i #C (interfejs typu C). Płyta zasilająca (A20B-2101-0022) zapewnia wysokoprądowe połączenia elektryczne — niezależne od typu interfejsu komunikacyjnego CNC. To, czy warianty #A i #C korzystają z tej samej płyty zasilającej, zależy od tego, czy istnieją między nimi jakiekolwiek różnice w złączu lub sprzęcie. DNC Electronics odwołuje się do „A06B-6134-H203#A” i „A06B-6134-H203#C” jako oddzielnych jednostek — na podstawie wewnętrznej dokumentacji konkretnego urządzenia należy potwierdzić, czy A20B-2101-0022 jest wspólny dla obu wariantów.
