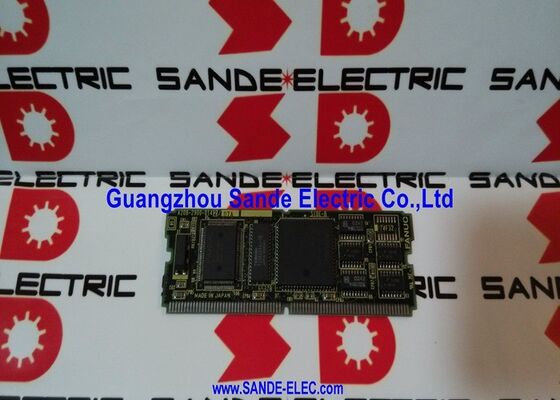

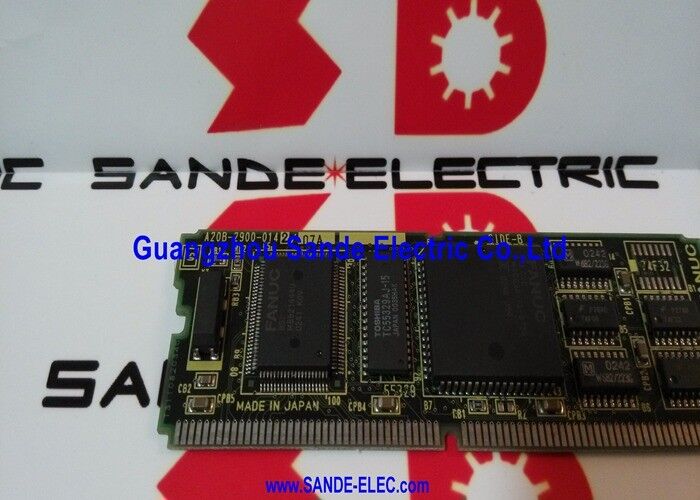

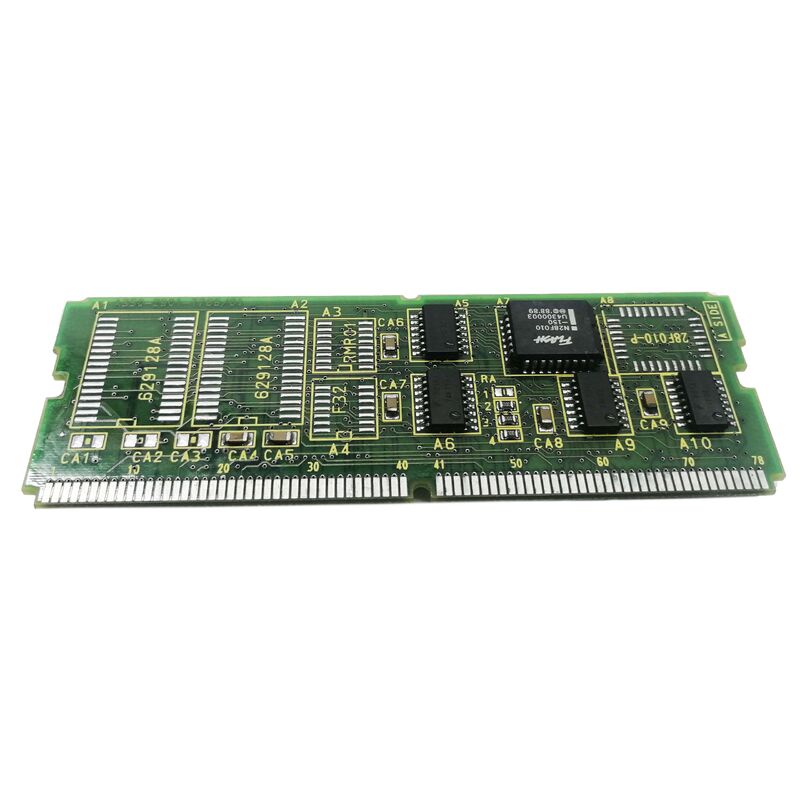

Moduł Fanuc PC Daughter Board A20B-2900-0142 A2OB-29OO-O142 A20B29000142

A20B-2900-0142∙ FANUC PMC-RA1 Moduł sterowania ∙ I/O Link / SLC / Serial 20/21 CNC Machine Sequence Controller

Wbudowany sterownik PLC maszyny

Każdy system FANUC CNC zawiera PMC (Programmable Machine Controller) - wbudowany programowalny sterownik logiczny FANUC, który działa niezależnie obok sterowania ruchem CNC.PMC wykonuje program sekwencji maszyny: logika drabiny, która kontroluje wszystkie funkcje maszyny nieciągowej.

Bez funkcjonującego PMC:

• Systemy chłodnicze nie mogą być włączane lub wyłączane
• Systemy hydrauliczne nie mogą sekwencjonować
• Zmienniki narzędzi nie mogą zakończyć cykli zmiany
• Nie da się zamknąć drzwi.
• Brzdy osi nie mogą być uwalniane na żądanie
• Funkcje panelu operatora nie mają logiki do reagowania na

A20B-2900-0142 jest modułem PMC

Kluczowe informacje o produkcie

PMC-RA1 ¢ Poziom zdolności w rodzinie PMC serii 20/21

FANUC serii 20/21 CNC oferował wiele opcji modułu PMC na różnych poziomach możliwości.

Określenie RA1 określa poziom zdolności PMC ▌zdolność etapów programu, liczbę rejestrów danych i zestaw instrukcji.Wariant RA3 (A20B-2901-0660) zapewnia wyższe możliwości dla bardziej złożonych narzędzi maszynowychA20B-2900-0142 RA1 z łączem I/O obsługuje standardową konfigurację obrabiarek serii 20/21.

Scenariusze zastosowania

Nieprawidłowość modułu PMC serii 21:FANUC serii 21 CNC rozwija alarmy PMC, gdy maszyna przestaje wykonywać funkcje sekwencyjne, polecenia chłodnicze i hydrauliczne nie działają, a cykle wymiany narzędzi nie mogą zostać zakończone.Moduł PMC A20B-2900-0142 został zidentyfikowany jako usterkaZastąpienie przywraca wykonanie drabiny PMC i wszystkie funkcje sekwencji maszyny.

Zmiana modułu PMC w celu zapobiegania:Maszyna z dużym cyklem pracy serii 20/21, pracująca w wielu zmianach produkcyjnych, podlega planowanemu odświeżeniu jednostki sterującej.A20B-2900-0142 jest wymieniany wraz z modułami pamięci w ramach kompleksowej odnowy elektroniki.

Częste pytania

P1: Co się stanie, jeśli A20B-2900-0142 zostanie zastąpiony A20B-2901-0660 (wariacja RA3)?

Moduł RA3 (A20B-2901-0660) zapewnia większą pojemność PMC niż moduł RA1.ale oprogramowanie systemu CNC musi obsługiwać typ RA3 PMCJeśli oprogramowanie FROM-resident CNC nie obsługuje RA3, PMC nie będzie działać prawidłowo.Nie należy zastępować wariantów modułu PMC bez potwierdzenia zgodności oprogramowania z dokumentacją obsługi technicznej FANUC.

P2: Czy wymiana A20B-2900-0142 usuwa program drabiny PMC maszyny?

Sam moduł PMC-RA1 przechowuje program drabiny PMC w swojej pamięci pokładowej.Wymiana modułu oznacza uruchomienie nowego modułu bez programu drabiny Dlatego też zapasowe programy drabin PMC są tak samo ważne jak zapasowe parametry CNC przed wszelką konserwacją modułu PMC.

P3: Jaki jest czas cyklu skanowania łącza I/O na A20B-2900-0142?

Cykl skanowania I/O Link czas potrzebny na aktualizację przez PMC wszystkich węzłów I/O połączonych z I/O Link zależy od liczby węzłów połączonych i okresu skanowania PMC. W przypadku serii 20/21 z PMC-RA1,cykl łącza I/O jest zazwyczaj w niskim zakresie milisekund (1 ¢ 3 ms na pełne skanowanie)Jest to wystarczające do sterowania sekwencją maszyny; obwody bezpieczeństwa o krytycznym czasie powinny zawsze używać sygnałów przewodowych, a nie łącza I/O dla ich podstawowej ścieżki ochrony.

P4: Czy urządzenie A20B-2900-0142 może być używane, jeśli urządzenie CNC serii 20/21 nie ma podłączonych urządzeń I/O Link?

Możliwość połączenia I/O na A20B-2900-0142 jest dostępna ̇ nie musi być używana, jeśli maszyna nie posiada urządzeń połączenia I/O.PMC-RA1 działa normalnie bez urządzeń I/O LinkJeśli maszyna wymaga połączenia I/O w późniejszym momencie (na przykład w przypadku rozproszonej aktualizacji panelu operatora), autobus I/O Link jest dostępny na A20B-2900-0142 bez konieczności zmiany modułu.

P5: Jaką zdolność programu PMC-RA1 obsługuje A20B-2900-0142?

PMC-RA1 (RA1 = pierwszy poziom zdolności w serii RA) zapewnia określoną maksymalną liczbę kroków programu drabiny, zazwyczaj w zakresie od 1000 do 3,000 kroków w zależności od modelu serii 20/21 i wersji oprogramowaniaPojemności rejestrów D (dane), K (równoległe przekazywanie) i T (timer) są podobne do definicji dla poziomu RA1.W przypadku maszyn wymagających bardziej złożonych programów sekwencyjnych, ̇ zbliżających się do limitu stopnia RA1, ̇ moduł RA3 (A20B-2901-0660) zapewnia zwiększoną pojemność.
