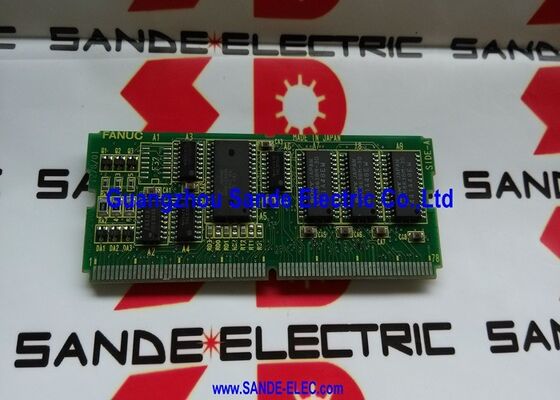

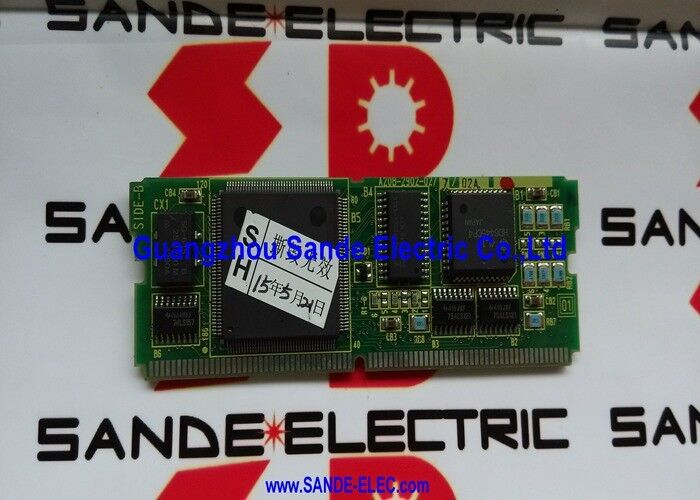

płyty obwodów A20B-2902-0277 A2OB-29O2-O277 A20B29020277

A20B-2902-0277 | Seria FANUC 16/18/160/180 Model B 9-calowy moduł sterujący CRT o wysokiej rozdzielczości — wtyczka CRTC / OPT1 / FS16-MB / FS18-MB

Moduły CRTC serii 16/18 generacji B

Systemy CNC FANUC serii 16/18 Model B (16 MB, 16 TB, 18 MB, 18 TB) wykorzystują modułową architekturę wyświetlaczy. Funkcja wyświetlania nie jest na stałe zintegrowana z płytą główną — jest realizowana przez wtykową kartę rozszerzeń CRTC (kontroler CRT), którą instaluje się w gnieździe OPT1 (opcja 1) jednostki sterującej CNC.

W rodzinie modułów A20B-2902-027x CRTC dla serii 16/18-B istnieje kilka wariantów pasujących do różnych konfiguracji monitorów:

A20B-2902-0270:14-calowy kolorowy wariant CRTA20B-2902-0271:9-calowy monitor CRT o standardowej rozdzielczościA20B-2902-0272:Wariant wyjścia VGA (dla monitora LCD lub VGA)A20B-2902-0273:14-calowa alternatywa CRTA20B-2902-0275:Wariant VGAA20B-2902-0276:9-calowa alternatywa CRTA20B-2902-0277:9-calowywysoka rozdzielczośćCRTA20B-2902-0278:Wariant VGA

A20B-2902-0277 to w szczególności 9-calowy wariant CRT o wysokiej rozdzielczości — potwierdzony dla systemów FS16/18/160/180-MB z monochromatycznym wyświetlaczem operatora CRT o wysokiej rozdzielczości.

Kluczowe informacje o produkcie

CRT o wysokiej rozdzielczości — co to oznacza w kontekście

W wyświetlaczach operatorskich CNC FANUC „wysoka rozdzielczość” odróżnia zwiększone możliwości wyświetlania od modułów CRT o standardowej rozdzielczości montowanych w tej samej serii:

Standardowa rozdzielczość:Używany do wyświetlaczy z dominującym tekstem, pokazujących pozycje osi, zawartość programu, przesunięcia narzędzi i kody alarmów — wystarczający dla podstawowego interfejsu znakowego CNC.

Wysoka rozdzielczość:Wytwarza więcej pikseli na jednostkę powierzchni na 9-calowym ekranie, umożliwiając dokładniejsze renderowanie znaków, ostrzejszą grafikę i wyświetlanie większej ilości treści na stronie bez utraty czytelności. W przypadku systemów CNC, w których wymagane jest graficzne wyświetlanie ścieżki narzędzia, widoki listy programów o większej gęstości lub bardziej szczegółowe ekrany diagnostyczne, moduł CRT o wysokiej rozdzielczości zapewnia jakość wyświetlania, której nie zapewnia moduł standardowy.

A20B-2902-0277 obsługuje 9-calowy CRT przy większej gęstości pikseli, jakiej wymaga konfiguracja wyświetlacza o wysokiej rozdzielczości.

Architektura wtyczek OPT1

Wyświetlacz jednostki sterującej CNC serii 16/18 Model B jest obsługiwany przez kartę OPT1 — dedykowaną kartę gniazda rozszerzeń w kasecie na karty CNC. Moduł CRTC podłącza się do gniazda na płycie OPT1, łącząc wyjście wideo CRTC z obwodami odchylenia i intensywności monitora CRT.

Wymiana A20B-2902-0277 wymaga:

1. Otwarcie jednostki sterującej CNC i zlokalizowanie płytki OPT1
2. Wyjmowanie uszkodzonego modułu CRTC z gniazda na płycie OPT1
3. Montaż modułu zamiennego w tym samym gnieździe
4. Zamykanie i przywracanie zasilania — nie jest konieczna zmiana parametrów

Scenariusze zastosowań

Awaria wyświetlacza CNC o wielkości 16 MB:Centrum obróbcze FANUC 16 MB traci wyświetlacz operatora — 9-calowy monitor CRT gaśnie lub wyświetla uszkodzoną zawartość. Działanie CNC jest kontynuowane normalnie. Diagnoza identyfikuje usterkę modułu A20B-2902-0277 CRTC. Wymiana przywraca wyświetlacz.

Konserwacja jakości wyświetlania:9-calowy monitor CRT o wysokiej rozdzielczości na 18-MB systemie CNC powoduje zniekształcenie renderowania znaków z powodu starzenia się komponentów modułu CRTC. Wymiana A20B-2902-0277 przywraca jakość obrazu bez konieczności wymiany samego monitora CRT.

Często zadawane pytania

P1: Czym różni się A20B-2902-0277 od A20B-2902-0271 (również 9-calowy moduł CRT)?

Oba są 9-calowymi modułami CRT CRTC dla rodziny serii 16/18-B, ale 0277 to wariant o wysokiej rozdzielczości, a 0271 to wariant o standardowej rozdzielczości. Wersja o wysokiej rozdzielczości generuje więcej pikseli na linię skanowania, zapewniając lepszą jakość renderowania znaków i grafiki na tym samym fizycznym 9-calowym ekranie. Przed złożeniem zamówienia potwierdź, który wariant jest zainstalowany na konkretnym systemie CNC, sprawdzając numer części na etykiecie płytki.

P2: Czy A20B-2902-0277 można zamontować w maszynie CNC serii 16/18 Model C (MC)?

Na liście części KFAS LLC A20B-2902-0277 pojawia się zarówno na liście części Modelu B (16MB/18MB), jak i Modelu C (16MC/18MC). Zgodność konfiguracji B i C zależy od konkretnego wariantu płytki OPT1 i wersji systemu CNC. Sprawdź na podstawie dokumentacji części zamiennych konkretnego systemu CNC, czy dla zainstalowanej konfiguracji systemu określono numer 0277.

P3: Jakie objawy wskazują na awarię A20B-2902-0277 w porównaniu z lampą monitora CRT?

Uszkodzony moduł CRTC zazwyczaj powoduje nagłą, całkowitą utratę treści wyświetlacza — CRT ściemnia się bez stopniowego przyciemniania, które towarzyszy starzeniu się lamp. Uszkodzona lampa CRT wykazuje postępujące objawy: zmniejszoną jasność, utratę ostrości, zniekształcenie geometryczne. Jeśli 9-calowy CRT jest ciemny, ale CNC działa normalnie (osie poruszają się, programy działają, alarmy są kasowane), a testowanie CRT za pomocą sygnału zewnętrznego potwierdza, że ​​lampa jest nienaruszona, moduł CRTC A20B-2902-0277 jest celem zamiennika.

P4: Czy wymiana A20B-2902-0277 wymaga regulacji parametrów CNC?

Nie. Moduł CRTC jest elementem sprzętowym wyświetlacza — nie przechowuje parametrów CNC. Po zamontowaniu zamiennika A20B-2902-0277 i włączeniu zasilania CNC wyświetlacz powinien natychmiast zostać przywrócony. Jeśli format wyświetlacza wydaje się nieprawidłowy (nieprawidłowy rozmiar znaków lub skalowanie), sprawdź, czy parametr typu wyświetlacza CNC odpowiada konfiguracji zainstalowanego modułu.

P5: Czy moduł A20B-2902-0277 można naprawić, jeśli uszkodzony jest cały moduł?

A20B-2902-0277 to moduł konstrukcyjny SMD (urządzenie do montażu powierzchniowego). Naprawa na poziomie komponentów przez specjalistyczne centrum serwisowe elektroniki CNC jest technicznie możliwa w przypadku usterek obejmujących możliwe do zidentyfikowania uszkodzone komponenty (awaria oscylatora, usterka regulatora napięcia). W przypadku maszyn o krytycznym znaczeniu dla produkcji szybszą metodą jest bezpośrednia wymiana płyty. Naprawa jest opłacalną opcją, gdy moduł zamienny jest niedostępny lub gdy koszt naprawy jest znacznie niższy.
