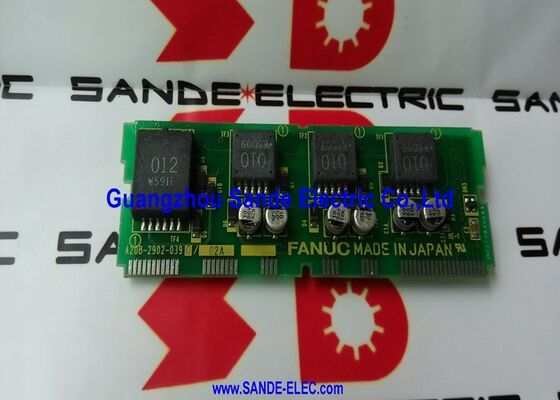

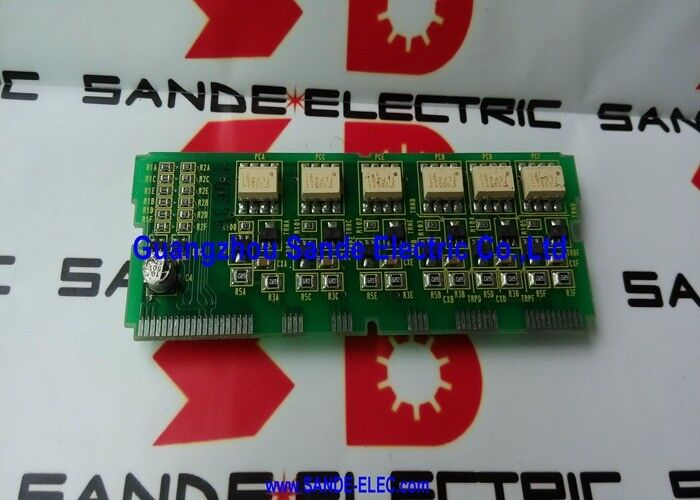

A20B-2902-0390 | Moduł sterownika mocy FANUC Alpha — napęd bramki IGBT/płytka zapłonowa/systemy napędowe PSM/SPM-15 do SPM-37/CNC

Moduł sterownika mocy — pomost pomiędzy urządzeniami sterującymi i zasilającymi

Wewnątrz każdego modułu napędowego FANUC Alpha konwersja mocy odbywa się za pośrednictwem urządzeń przełączających IGBT (tranzystor bipolarny z izolowaną bramką). Tranzystory te przenoszą pełny prąd silnika lub szyny i przełączają się z dużą częstotliwością — zazwyczaj 2–4 kHz w przypadku napędów wrzecionowych. Aby prawidłowo przełączać, każdy IGBT potrzebuje precyzyjnie zsynchronizowanego impulsu sterującego bramką przy właściwym poziomie napięcia.

Moduł sterownika mocy A20B-2902-0390 generuje te impulsy sterujące bramką. Otrzymuje polecenia przełączania niskiego poziomu z płytki sterującej (A16B-2202-0432 dla modułów wrzeciona) i wzmacnia je do postaci wysokoprądowych sygnałów sterujących bramką, które faktycznie włączają i wyłączają urządzenia IGBT. Dzięki tej funkcji wyzwalania/sterowania bramką płytkę klasyfikuje się jako „moduł sterownika” — steruje ona samymi urządzeniami zasilającymi.

Bez prawidłowo działającego A20B-2902-0390:

• IGBT odbierają nieprawidłowe sygnały sterujące bramką lub nie odbierają ich wcale
• Konwersja mocy nie powiodła się
• Moduł nie może wytwarzać napięcia wyjściowego ani prądu
• Alarmy dotyczące przetężenia lub zabezpieczenia sprzętowego uruchamiają się natychmiast

Kluczowe informacje o produkcie

Wewnętrzny stos PCB w modułach Alpha SPM

Dla pełnego obrazu: A06B-6088-H222 (SPM-22) jako przykład zawiera:

• A16B-2202-0432(karta sterująca): kontrola prędkości wrzeciona, przetwarzanie sprzężenia zwrotnego, logika zabezpieczeń
• A20B-1006-0481(podstawa/płyta zasilająca): połączenia szyny DC, złącza wyjściowe silnika, ścieżki wysokoprądowe
• A20B-2902-0390(płytka sterownicza): Impulsy sterujące bramką IGBT
• A16B-2203-0332(dodatkowa tablica sygnalizacyjna)

A20B-2902-0390 to warstwa, która przekształca sygnały sterujące na zdarzenia elektryczne, które powodują zmianę prądu silnika.

Scenariusze zastosowań

Alarm wrzeciona SPM natychmiast po włączeniu:Moduł wrzeciona FANUC Alpha generuje alarm nadprądowy w momencie wydania polecenia włączenia wrzeciona, gdy silnik nie jest obciążony. Karta sterująca i płyta zasilająca podstawy testują prawidłowo, ale kontrola wykazała, że ​​płyta sterownika A20B-2902-0390 wytwarza impulsy sterujące asymetryczną bramką. Wymiana przywraca prawidłowe przełączenie i kasuje alarm.

PSM nie ustanawia magistrali DC:Urządzenie Alpha PSM włącza się, ale nie wytwarza znamionowego napięcia szyny DC, co powoduje wyświetlenie alarmu ładowania. Po wykluczeniu usterek wejścia AC i prostownika, wyjście napędu bramki karty A20B-2902-0390 zostaje zidentyfikowane jako nieprawidłowe. Wymiana płytki przywraca wstępne ładowanie PSM i ustanowienie autobusu.

Często zadawane pytania

P1: Czy A20B-2902-0390 to ta sama płyta w modułach PSM i SPM?

Tak. CNC Spares UK potwierdza, że ​​A20B-2902-0390 pojawia się w wielu modułach serii SPM (SPM-15, 22, 26, 30) obok A16B-2202-0432. DNC Electronics wymienia go w sekcji modułów Alpha PSM. Ta sama płyta fizyczna jest używana w funkcji napędu bramki zarówno modułów PSM, jak i SPM w tym zakresie mocy. Wymagania dotyczące obwodu sterownika dla napędu bramki IGBT w obu typach zastosowań są wystarczająco podobne, aby mieć tę samą konstrukcję płytki.

P2: Jaka jest różnica między A20B-2902-0390 i A20B-2902-0391?

Są to sąsiednie numery części w tej samej rodzinie modułów sterownika. Warianty 0390 i 0391 obsługują różne moce znamionowe lub typy interfejsów w ramach gamy Alpha PSM/SPM. A20B-2902-0391 to odpowiednia płyta sterownicza dla modułów o większej mocy lub serii HV. Zawsze przed złożeniem zamówienia sprawdź, który wariant jest zainstalowany na etykiecie płytki – nie są one zamienne.

P3: Czy uszkodzony A20B-2902-0390 może spowodować trwałe uszkodzenie urządzeń zasilających IGBT?

Tak. Płyta napędu bramki, która wytwarza nieprawidłowy czas — na przykład jednocześnie włączając tranzystory IGBT w tej samej fazie — powoduje bezpośrednie zwarcie na szynie DC. Ten stan „przebicia” powoduje przepływ niezwykle wysokiego prądu przez urządzenia IGBT w ciągu mikrosekund, co może je zniszczyć. Ilekroć awaria IGBT zostanie powiązana z usterką na poziomie płytki, A20B-2902-0390 należy wymienić wraz z uszkodzonymi urządzeniami zasilającymi, aby zapobiec ponownemu wystąpieniu.

P4: Jaka jest procedura bezpiecznego rozładowania przed uzyskaniem dostępu do A20B-2902-0390 wewnątrz modułu PSM lub SPM?

Zarówno moduły PSM, jak i SPM zawierają duże kondensatory szyny DC, które utrzymują niebezpieczne napięcie po odłączeniu zasilania sieciowego. Przed otwarciem obudowy modułu należy zachować obowiązkowy czas oczekiwania (zwykle 5–20 minut w zależności od wielkości modułu). Sprawdź rozładowanie, sprawdzając wskaźnik LED ładowania modułu i mierząc napięcie szyny DC za pomocą skalibrowanego woltomierza. Nigdy nie obsługuj A20B-2902-0390 przy podłączonym zasilaniu.

P5: Czy wersja /02A jest krytyczna, czy może ją zastąpić wcześniejsza wersja?

Wersja /02A oznacza aktualizację sprzętową podstawowej konstrukcji A20B-2902-0390. W przypadku większości aplikacji zamiennych późniejsze wersje są kompatybilne wstecz z tym samym modułem. Jeśli na etykiecie zainstalowanej płytki widnieje wcześniejsza wersja (np. /01A), montaż /02A powinien być kompatybilny. Sprawdź w dokumentacji serwisowej FANUC, czy istnieją jakieś znane minimalne wymagania dotyczące wersji dla konkretnego modelu PSM lub SPM.
