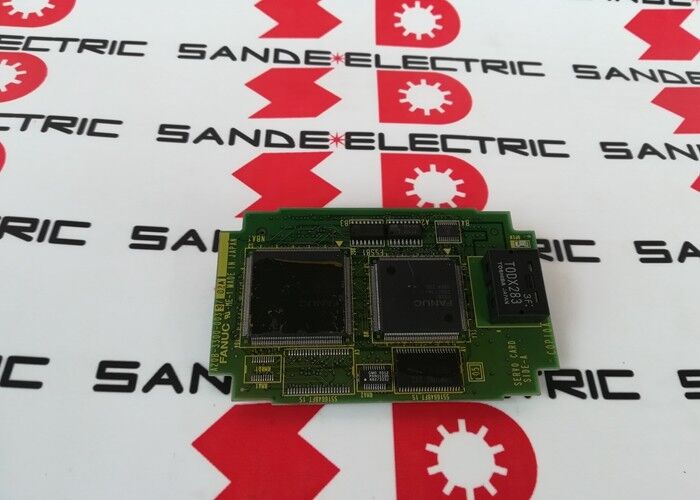

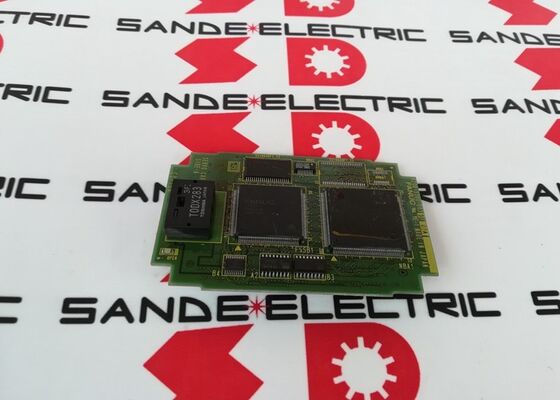

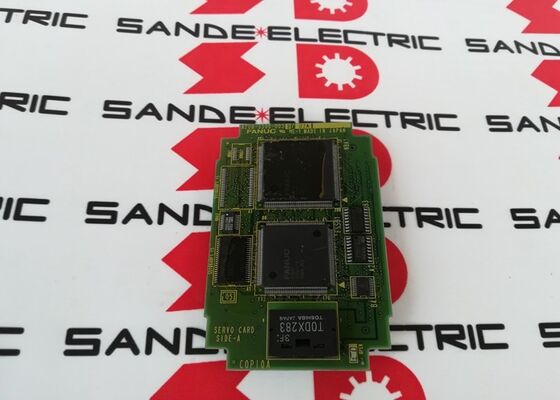

FANUC Karta osi A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

A20B-3300-0033 | 2-osiowa karta serwo FANUC FSSB serii i — moduł wtykowy / 16i / 18i / 21i / model A i B

Interfejs FSSB — co robi na tej karcie

FSSB (Fanuc Servo Serial Bus) to światłowodowy protokół komunikacyjny wprowadzony przez firmę FANUC w CNC serii i w celu zastąpienia starszych analogowych i równoległych interfejsów serwo. Pojedyncza pętla światłowodowa łączy system CNC ze wszystkimi serwowzmacniaczami w systemie, przekazując polecenia dotyczące pozycji osi do każdego wzmacniacza i zwracając dane zwrotne z enkodera do CNC.

A20B-3300-0033 implementuje stronę CNC tego łącza FSSB. Podłącza się go do głównej płytki PCB i bezpośrednio do światłowodowego portu wyjściowego FSSB. Za pośrednictwem tej karty system CNC przesyła polecenia dotyczące położenia do podłączonego łańcucha wzmacniaczy SVM i odbiera informację zwrotną z enkodera — koordynując pętle sterowania ruchem dla obu kanałów 2 osiowych.

Kluczowe dane techniczne

Wydajność 2-osiowa — rozbudowa systemu

W przypadku 2-osiowego CNC (standardowa tokarka CNC z osiami X i Z) jeden A20B-3300-0033 steruje obiema osiami poprzez pojedynczy kanał FSSB. Połączenie łańcuchowe FSSB łączy dwa wzmacniacze serwo z jednej karty.

W przypadku systemu 4-osiowego na płycie głównej instalowane są dwie karty serwo – każda karta obsługuje 2 osie poprzez własny kanał FSSB. Płyty główne FANUC serii i, modele A i B, obsługują wiele kart serwo, aby osiągnąć maksymalną liczbę osi systemu.

A20B-3300-0033 obsługuje pierwszy kanał FSSB (zwykle osie 1 i 2). W razie potrzeby druga karta obsługuje następną parę osi.

Scenariusze zastosowań

Błąd komunikacji serwa w systemie CNC 16i:Centrum obróbcze FANUC 16i generuje alarmy komunikacyjne FSSB jednocześnie na obu sterowanych osiach. Serwonapędy i silniki testują prawidłowo. Jako usterkę zostaje zidentyfikowana karta serwa typu plug-in A20B-3300-0033. Wymiana modułu przywraca komunikację FSSB i kasuje alarmy osi.

Wymiana karty serwa tokarki 18i:W centrum tokarskim ze sterowaniem FANUC 18i występują sporadyczne błędy położenia osi. Testy potwierdzają, że A20B-3300-0033 zapewnia niespójne taktowanie FSSB. Karta zamienna przywraca spójną komunikację serwo na obu osiach.

Często zadawane pytania

P1: Czy A20B-3300-0033 współpracuje zarówno z modelem A, jak i modelem B serii i CNC?

Tak. CNC Electronics potwierdza, że ​​ta karta jest przeznaczona dla „16i, 18i, 21i model A i B”. Gniazdo wtykowe na płytach głównych Modelu A i Modelu B obsługuje ten sam A20B-3300-0033. Jednak sama płyta główna różni się w przypadku Modelu A i Modelu B — karta serwa jest taka sama, ale należy ją zainstalować tylko w kompatybilnej generacji płyt głównych.

P2: Jakie typy serwowzmacniaczy można podłączyć do A20B-3300-0033 poprzez FSSB?

Interfejs FSSB łączy się z modułami serwowzmacniaczy serii Alpha-i i Beta-i firmy FANUC, które zawierają port wejściowy światłowodu FSSB. Starsze analogowe serwowzmacniacze (typu A lub typu B) nie są kompatybilne z FSSB. Upewnij się, że zainstalowane serwowzmacniacze mają złącza FSSB, zanim zaczniesz oczekiwać, że ta karta serwo będzie się z nimi komunikować.

P3: Czy A20B-3300-0033 można używać samodzielnie na tokarce 2-osiowej bez dodatkowych kart serwo?

Tak. 2-osiowa tokarka CNC (osie X i Z) wymaga tylko jednego A20B-3300-0033 do sterowania obiema osiami. Kanał FSSB karty łączy się z dwoma serwowzmacniaczami w układzie łańcuchowym — sygnał FSSB przechodzi z karty do pierwszego wzmacniacza i dalej do drugiego. Do pełnej konfiguracji osi standardowej maszyny 2-osiowej wystarczy jedna karta.

P4: Jakie parametry CNC są istotne dla A20B-3300-0033?

Parametry związane z FSSB w systemie CNC definiują adres węzła każdego serwowzmacniacza w łańcuchu FSSB, liczbę podłączonych wzmacniaczy na kanał FSSB oraz czas cyklu komunikacji FSSB. Parametry te przechowywane są w pamięci SRAM systemu CNC i wymiana karty A20B-3300-0033 nie ma na nie wpływu. Po zamontowaniu karty zamiennej system CNC powinien automatycznie ponownie nawiązać komunikację FSSB, korzystając z istniejących parametrów.

P5: Czy A20B-3300-0033 jest taki sam jak A20B-3300-0030 lub inne numery części w pobliżu?

Sąsiednie numery części w asortymencie A20B-3300-003x to różne płytki z różną liczbą osi lub typami interfejsów. A20B-3300-0030 może być kartą innej osi (co zostało potwierdzone w poprzedniej dokumentacji jako sterownik serwo FSSB dla innej liczby osi lub generacji systemu). Każdy numer części służy konkretnemu zastosowaniu — nie zastępuj sąsiednich numerów części bez potwierdzenia wymaganej specyfikacji karty w systemie docelowym.
